Pro-Tronik7452MG-D数字舵机结构

　　这款数字伺服的三维结构围绕小型运动执行场景展开，常见于航模舵面控制、小型机器人关节、云台角度调节以及自动化实验装置中。它的核心任务是把控制脉冲转化为确定的角位移，并通过内部减速机构把较小的电机扭矩放大到输出轴端，从而在有限体积内获得足够的带载能力。模型对壳体、输出齿轮、安装耳和顶部电位器区域进行了完整表达，便于在整机布局阶段检查空间占用、连接关系和维护边界。

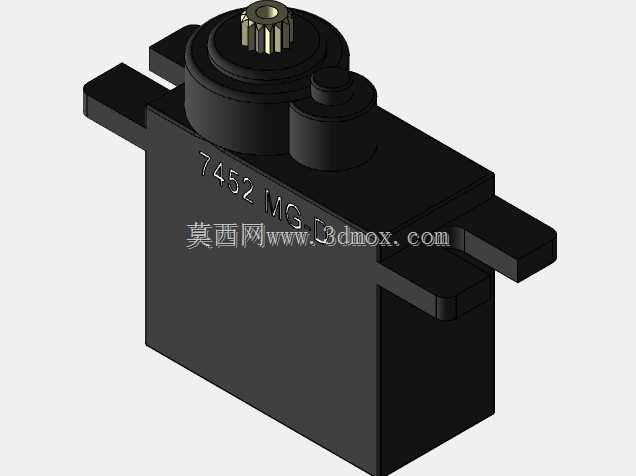

　　从外形看，主体采用近似长方体的封闭式壳体，两侧伸出对称安装耳，耳片上预留固定孔位，用于将舵机嵌入机架或模型机身。输出轴位于壳体上方偏前位置，轴端为金属齿轮结构，适合装配舵盘、摇臂或连杆。这种布置使负载力线集中在壳体上部，安装时应让固定面尽量贴合支撑结构，避免单侧耳片长期承受较大弯矩。壳体侧面的标识区域在模型中以浮雕文字呈现，既保留了产品识别特征，也不会影响主要装配面的平面度。

　　设计思路上，该类舵机通常把直流驱动电机、减速齿轮组、位置反馈元件和控制电路压缩在同一壳体内。输出轴顶端的齿轮只是减速链的最后一级，内部还包含多级齿轮传动，通过合理的齿宽、模数和材料组合，在噪音、效率、回程间隙和抗冲击能力之间取得平衡。数字伺服相比传统模拟伺服，控制芯片能够以更高频率处理偏差信号，使定位响应更快、保持力更稳定；在结构建模时，需要重点关注齿轮啮合中心距、轴系支撑位置以及壳体内部限位，这些因素直接决定实际运转是否卡滞。

　　安装边界方面，两侧耳片决定了整机宽度方向的最小固定跨距，壳体底部到输出轴顶端的高度则影响上方摇臂的运动包络。选型和结构设计时不能只看本体尺寸，还要预留舵盘旋转半径、连杆接头空间以及线束出线位置。若输出轴带载摇臂较长，应核算等效扭矩和侧向力，避免齿轮轴承受径向载荷过大。对于需要频繁正反转的工况，壳体周围应保留适当散热间隙，不要把舵机完全包裹在密闭狭小空间内。

　　在三维建模表达上，该模型把外部可见结构作为重点：黑色壳体的分模线、顶部圆形轴承座、次级圆柱凸起以及输出齿轮齿形均有体现，能够直接用于装配干涉检查和外观评审。若用于更深入的机构分析，还可在此基础上补充内部齿轮副、电机腔体和电位器反馈轴，以便校核减速比、转角范围和限位位置。实际工程应用中，这类舵机的输出角度通常通过机械限位和控制信号共同约束，安装前应确认中位、左右极限以及摇臂方向，防止上电后机构顶撞。

　　对于航模或小型机器人，舵机往往承受振动和瞬时冲击，因此固定孔周边需要有足够刚性的支撑面，螺丝锁紧力也要均匀，避免耳片受压开裂。若把它用于教学平台或自动化夹具，输出端建议增加柔性缓冲或机械限位，以减少堵转对齿轮和电机的损伤。整体而言，该结构模型准确呈现了小型数字伺服的典型外部形态和安装关系，既可作为设备布局中的标准执行部件参考，也可用于进一步开展舵机驱动机构、连杆传动和关节结构的设计验证。
