离心式流体增压叶轮组件结构设计

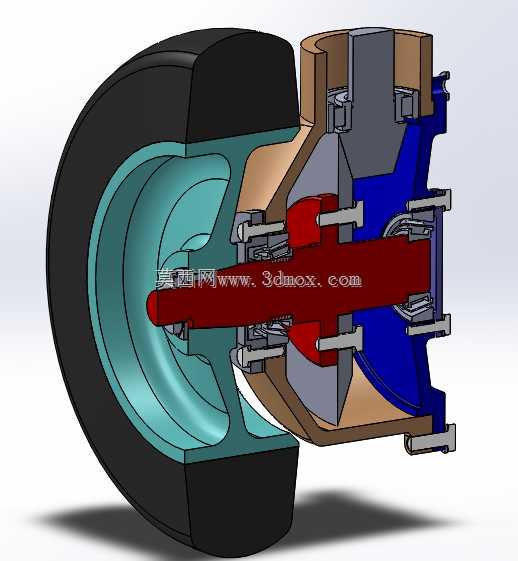

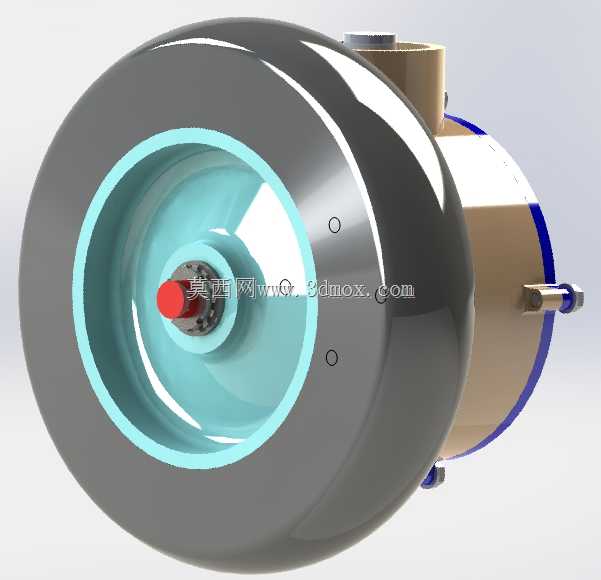

　　该叶轮组件的结构设计核心围绕流体输送场景的能效与运行可靠性展开，在小型清水输送、低压流体循环、紧凑型增压设备中，这类带集成蜗壳流道的叶轮转子组件可直接作为核心做功单元，替代传统分体式泵体的零散装配结构，减少整机的零件数量与密封对接面。从实际工况适配来看，组件的外露轴端采用标准圆柱轴伸设计，轴端预留的传动对接位可直接匹配联轴器或带轮结构，输入端的轴肩定位面可承载传动过程中的轴向窜动载荷，轴中心的红色标识端为装配定位基准，安装时可直接作为轴向尺寸的校核参照，无需额外在轴面加工定位标记。叶轮主体采用后弯式流道构型，从图中可见的浅青色轮腔内部，流道沿径向平滑过渡，流体从轴向中心区域进入叶轮腔后，随叶片旋转获得离心动能，

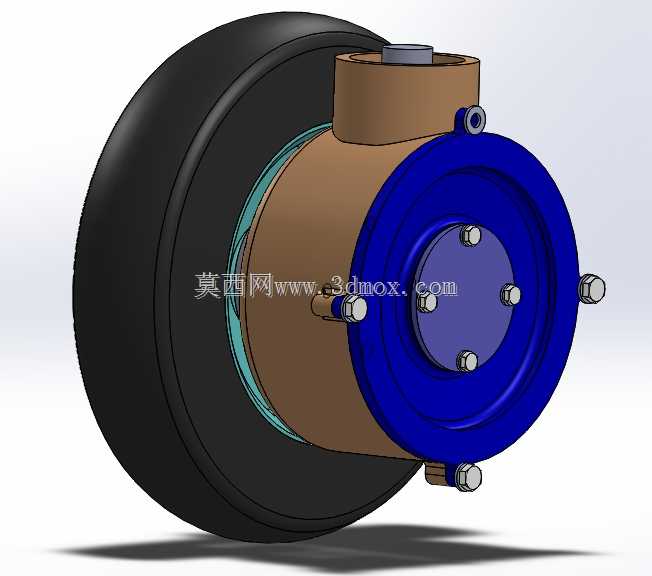

　　再沿蜗壳的环形扩压段完成动能向压能的转换，这种流道设计在小流量高扬程的工况区间内，流动损失更低，不易出现流道内的涡流脱流问题。外围的深灰色蜗壳壳体采用一体化铸造成型的构型思路，壳体外壁做了圆弧过渡处理，既消除了薄壁结构的应力集中点，也能在内部流体压力脉动时降低壳体的共振振幅；壳体端面上预留的两个小圆孔为装配定位销孔，可在与后端驱动段对接时实现周向定位，避免装配错位导致的流道对中偏差。蜗壳侧上方伸出的管状接口为流体出口，接口端面预留了标准管路对接的法兰安装位，可直接匹配同通径的输水管道，出口流道与蜗壳扩压段采用相切过渡设计，能最大程度降低流体流出蜗壳时的局部阻力损失。组件后端的米色腔体为驱动单元的容纳舱，

　　腔体与蜗壳之间设置了蓝色的密封隔层，可阻挡输送介质向驱动侧渗漏，腔体侧面伸出的小型金属接头为接线或泄压接口，可根据实际使用场景选择接入压力检测元件或者作为溢流通道。从安装边界来看，整个组件的最大外轮廓为蜗壳的圆形外壁，安装时仅需在配套基座上预留对应直径的避让空间，轴向方向从轴端到后端腔体尾部的尺寸可适配紧凑型设备的内部安装仓，无需额外加长联轴器来补偿轴向尺寸偏差。结构设计阶段针对转子的动平衡做了冗余考量，叶轮与转轴的配合面采用过盈配合加键传动的组合形式，既保证大扭矩传动下不出现周向打滑，也能让转子整体的动平衡精度达到G6.3级以上，适配每分钟数千转的连续运行工况。蜗壳的壁厚选取兼顾了耐压能力与整机重量控制，在额定工作压力1.

　　6MPa的工况下，壳体的形变余量可控制在安全范围内，不会因壁面变形导致叶轮与蜗壳之间的间隙变大，影响容积效率。实际选型应用中，这类集成式叶轮组件可直接嵌入到家用供水增压泵、小型工业循环冷却系统、水处理设备的低压输送单元中，省去了单独设计蜗壳、叶轮、密封腔体的建模与校核周期，组件的所有配合尺寸都经过装配干涉验证，各零件之间的装配公差链已完成闭环计算，设计人员直接调用即可完成整机的核心部件布局，仅需根据自身设备的安装空间调整外部连接法兰的孔位与基座固定方式。在三维建模过程中，该模型完整还原了所有内部流道的曲面特征与外部装配细节，包括轴端的锁紧结构、密封槽的位置、销孔的公差配合基准，可直接用于后续的工程图导出、流体仿真分析与3D打印样件验证，无需再对模型的细节特征进行补全修复。
