方形法兰安装式传感器防护外壳

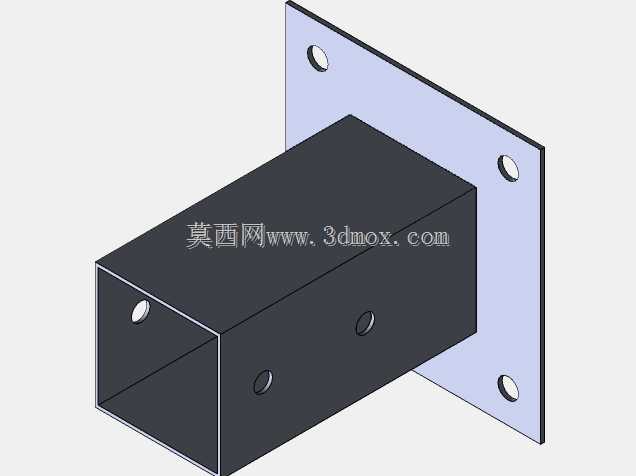

　　该构件为传感器配套的安装防护壳体，整体采用方形空心管体与方形安装法兰垂直拼接的结构形式，在工业现场的传感器布设场景中承担两项核心作用：一是为内置的传感检测元件提供刚性防护，隔绝现场飞溅的切屑、粉尘、少量喷淋液体，避免外力磕碰直接损伤传感核心；二是通过端部法兰完成传感器在设备立面、机架壁板上的可靠固定，保证传感检测端的位置精度长期稳定。

　　从结构细节来看，端部法兰为平整方形板件，四个角部分别开设圆形安装通孔，孔位沿法兰中心对称分布，适配常规的内六角螺栓或十字螺钉安装，安装时法兰背面与安装基面完全贴合，可有效消除安装间隙，降低设备运行振动带来的位置偏移。方形管体的侧壁开设两处径向通孔，可用于传感元件的走线穿出、调节旋钮外露或者状态指示灯的观察，管体远离法兰的一端同样开设一处小孔，可根据安装需求作为检测端避让孔或者辅助固定孔使用。管体与法兰的连接采用满焊或者折弯一体成型工艺，接缝处无突出毛刺，整体结构刚性充足，在常规工业振动环境下不会出现焊缝开裂、法兰变形的问题。

　　在实际设备选型与结构适配过程中，该壳体的安装边界需要重点核算：法兰的外轮廓尺寸决定了安装位所需的最小平面空间，四个安装孔的孔距需要与现场预制的安装螺孔完全匹配，避免现场二次扩孔破坏安装基面；方形管体的截面内空尺寸需要与所选传感器的外径或者安装尺寸匹配，保证传感器置入后不会出现径向窜动，必要时可在管体内壁增加缓冲胶垫吸收振动；管体的轴向长度决定了传感检测端与被测物体之间的距离，设计阶段需要结合传感器的有效检测量程调整管长，避免检测距离不足或者信号衰减。

　　这类壳体常见应用场景覆盖自动化生产线的工件到位检测、机床加工区域的位置限位、物流输送线的物件计数、工业机器人工作站的原点定位等工况。在机床加工场景中，壳体可阻挡切削液和金属碎屑直接接触传感器，大幅降低传感器的故障概率；在输送线场景中，法兰式安装可快速调整传感器的朝向与高度，适配不同尺寸规格的输送物件检测需求。

　　三维建模过程中，可优先采用钣金建模逻辑搭建：先绘制法兰的平板外形并切除四个安装孔，再通过基体法兰生成方形管段，或者采用多实体焊接方式将方管与法兰板组合，后续对侧壁孔位、端面孔位进行切除特征处理。建模时需要同步预留板材折弯的工艺余量，若采用焊接成型则需要在工程图中标注焊接后的平面度要求，保证法兰安装面的平面度误差控制在允许范围内，避免安装后出现壳体倾斜导致检测方向偏移。

　　结构优化层面，可根据现场工况调整板材厚度：重载、多冲击的工况选用更厚的板材提升抗变形能力，轻载、对安装重量有限制的场景可选用薄型板材降低整体自重。侧壁的开孔位置可根据不同传感器的接线方向灵活调整，无需改动主体安装结构即可适配多款不同规格的传感器，具备较好的结构通用性，能够减少非标传感器安装件的重复设计工作量。
