对称式混凝土基础钢筋骨架构造

　　这套对称配筋的混凝土基础钢筋骨架，核心服务于中小型设备独立基础、条形扩展基础的现场施工场景，在工业厂房设备就位、民用建筑柱下基础、小型构筑物地基施工中都能见到这类构造的身影。它的实际作用远不止字面意义上的拉结固定——混凝土本身抗压性能优异但抗拉强度极低，基础在承受上部竖向荷载、设备运行振动、地基不均匀沉降带来的拉应力时，完全依赖内部钢筋骨架承担全部拉力，同时约束混凝土的侧向变形，避免基础出现贯穿性开裂、局部崩脱甚至整体断裂。

　　从设计思路来看，这套骨架采用完全对称的配筋逻辑，本质是为了匹配基础顶面承受的均布或轴心荷载，让钢筋受力在两个正交方向上均匀传递，不会出现单侧配筋冗余、另一侧配筋不足的应力失衡问题。纵向通长钢筋沿基础长度方向贯通布置，主要承担基础沿长度方向的弯曲拉应力；横向钢筋按固定间距排布，一方面固定纵向钢筋的位置，避免混凝土浇筑振捣过程中钢筋移位，另一方面承担基础宽度方向的收缩应力与温度应力，同时和纵向钢筋绑扎形成整体网格，把整个基础的受力钢筋连成空间受力体系。

　　现场施工时，这类骨架的安装边界有明确的工程要求。钢筋外侧必须预留足够厚度的混凝土保护层，通常基础底部保护层厚度不小于四十毫米，侧面不小于三十毫米，避免钢筋直接接触土壤受潮锈蚀，同时保证钢筋与混凝土之间的握裹力充分发挥。骨架的整体外形尺寸完全贴合基础模板的内部空腔，长宽方向的钢筋端头距离模板内侧预留相应的保护层间隙，不会出现钢筋外露、顶模的问题；钢筋的交叉点全部采用绑扎固定，相邻绑扎点的铁丝扣呈八字形交错布置，防止骨架在浇筑过程中发生歪斜变形。

　　从结构受力的细节上看，对称配筋的设计让骨架在两个方向的配筋率保持一致，当上部荷载存在小幅偏心时，两个方向的钢筋可以协同调整受力分布，相比非对称配筋的骨架拥有更好的容错能力。纵向钢筋的排布间距经过合理控制，既不会因间距过大导致基础中部混凝土受拉区无钢筋覆盖，也不会因间距过小影响混凝土骨料下落，避免浇筑后出现蜂窝、孔洞等质量缺陷。横向钢筋的间距同样匹配混凝土的施工振捣要求，振捣棒可以顺利穿过钢筋网格的间隙，抵达基础底部各个位置，保证混凝土浇筑密实。

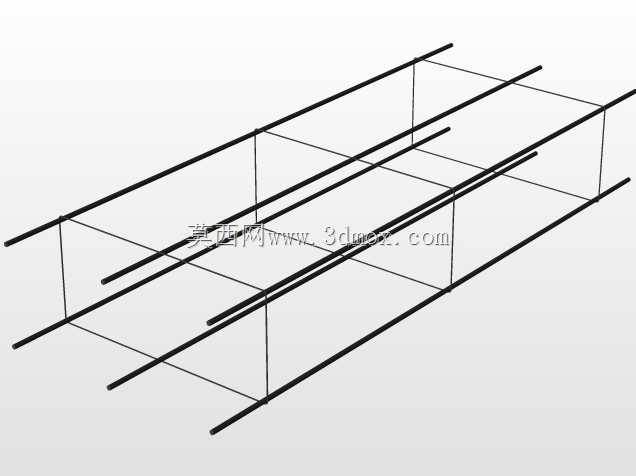

　　在三维建模层面，这套骨架的建模逻辑完全贴合工程实际：先确定基础的外轮廓边界，再根据保护层厚度推算每根钢筋的定位轴线，纵向钢筋沿长度方向按设计间距阵列排布，横向钢筋沿宽度方向对应阵列，所有钢筋的端头长度、交叉位置都和现场施工的下料尺寸一一对应。建模过程中可以直观校验钢筋之间是否存在碰撞、保护层厚度是否满足要求、钢筋间距是否符合施工规范，相比传统的二维图纸，三维模型能提前发现二维图纸中难以察觉的钢筋排布冲突，减少现场施工返工。

　　这类钢筋骨架的适用场景还延伸到设备基础的抗振动设计中，当上部设备存在持续往复振动时，整体绑扎的钢筋骨架可以大幅提升基础的整体刚度，分散振动波在混凝土内部的传递路径，避免基础在长期振动下出现疲劳开裂。对称的构造形式也让基础的重心和配筋重心重合，不会因配筋不对称带来附加内力，对于轴心受压的基础来说，这种构造形式受力明确、施工便捷，是工程中应用非常广泛的基础配筋形式。

　　在实际安装过程中，骨架下方会按照保护层厚度放置同强度等级的混凝土垫块，垫块间距控制在一米左右，避免钢筋在混凝土浇筑过程中下坠导致底部保护层不足。骨架的上部可以根据上部设备的预埋需求，额外增设预埋螺栓的固定钢筋，但核心的对称网格构造始终保持不变，保证基础核心受力区的钢筋体系完整。整个骨架没有多余的异形构件，全部采用直钢筋绑扎成型，加工下料简单，现场绑扎效率高，不需要复杂的弯折工艺，非常适合批量施工的基础工程。
