传感器安装用U型折弯固定支架

　　在自动化产线的传感器布设环节，这类U型折弯支架承担着将光电、接近或位置类传感器稳定固定在机架、型材或设备壁板上的作用。它的结构并不复杂，却直接决定检测元件的安装姿态、重复定位精度以及后期维护时的拆装便利性。

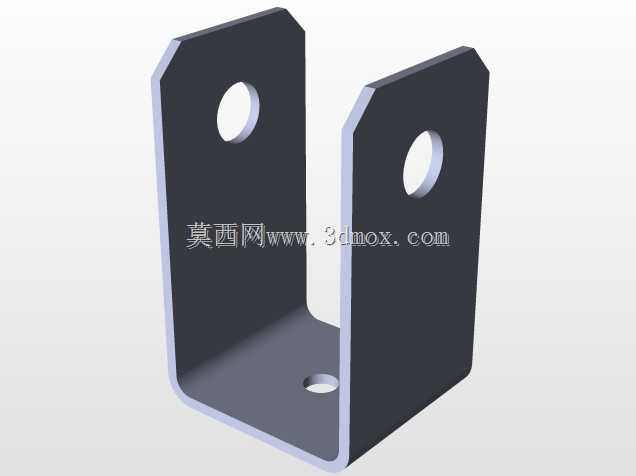

　　从三维形态看，零件由一块板材经折弯形成两侧立板与底部承托面，整体呈开口向上的U形槽结构。两侧立板各开设一个同轴圆孔，用于穿过传感器本体或连接销轴，底部平面则预留一个安装孔，可通过螺栓将整个支座锁定在设备基准面上。立板顶部做了斜切处理，并非单纯的外观修饰，实际装配中能够减少与周边走线、相邻构件的干涉，也为扳手或手指留出操作空间。

　　设计这类支架时，首先要明确的是传感器的安装边界。两侧孔的同轴度需要控制在合理范围内，若孔位偏斜，传感器穿入后会产生别劲，长期受振动影响可能导致检测面偏移，甚至使螺纹连接处出现疲劳松动。底部孔与两侧立板之间的相对位置也需结合安装面到检测点的距离确定，它决定了传感器探出后的有效检测范围。折弯圆角不能随意取值，过小会造成板材外侧拉伸开裂，过大则会让立板与底面之间形成较大圆弧空刀，影响支撑刚性和贴合精度。

　　在实际设备布局中，这类支座常用于物料到位检测、气缸行程反馈、工件定位确认等场景。比如输送线侧边需要安装对射式传感器时，可将一侧传感器固定在该支架上，再通过底部孔调整整体高度，使检测光轴正好穿过物料通过区域。若用于接近开关，两侧立板能够对检测头形成侧向保护，减少搬运过程中碰撞导致的探头歪斜。对于需要频繁更换传感器规格的工位，这种开放式U形结构比封闭套筒式支座更便于观察安装状态，也能适配一定范围内的外径差异。

　　从受力角度看，支架承受的主要不是大静载荷，而是设备运行中的持续振动、传感器线缆拖拽以及检修时的侧向触碰。因此立板高度、板材厚度与折弯宽度之间需要形成匹配：立板过高会降低悬臂稳定性，板材过薄则在锁紧螺栓时容易发生板面翘曲。三维建模时应把折弯内R、板材厚度、孔边距以及孔到折弯线的距离一并表达清楚，这些参数会直接影响后续展开下料和折弯工序的可行性。

　　安装边界方面，底面需要与设备安装面保持平整贴合，若底部存在翘曲，螺栓锁紧后支架会产生内应力，两侧孔的轴线也会随之偏转。两侧立板之间的净宽决定了可用传感器的最大外径，孔的直径则与传感器螺纹或光杆部分形成配合关系。顶部斜切边界还会影响传感器从上方装入时的操作空间，尤其在密集排布的机架内部，这部分余量往往决定了现场能否顺利完成装配。

　　建模过程中，这类零件适合采用基体法兰加边线法兰的钣金思路构建，再通过切除特征生成三个孔位。孔位应尽量以底面和对称面为基准标注，避免以折弯后的自由边作为尺寸起点，这样在板材厚度或折弯系数发生微调时，关键安装尺寸仍能保持稳定。对于需要出工程图的场景，还应补充展开图，明确折弯线位置、孔位中心距以及表面处理要求，使加工者能够直接据此进行激光下料、冲孔和折弯。

　　总体而言，这个U型固定支架属于典型的小尺寸功能件，价值不在复杂造型，而在孔位、折弯、边界与安装空间之间的协调。结构工程师在选型或重建该模型时，应把注意力放在传感器装配关系、设备振动环境以及现场可调性上，而不是单纯追求外观规整。
