直角双孔安装固定折弯钣金支架

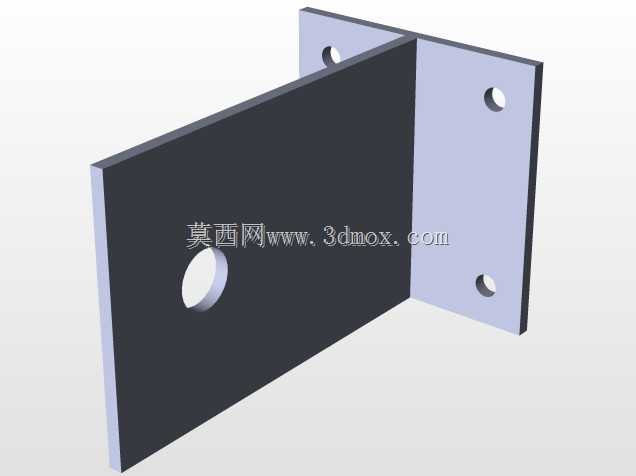

　　该零件为典型的90度折弯钣金支架，整体由两块互相垂直的平板构成L型截面，主要用于在设备内部、机架侧壁或传感检测工位中实现两个正交安装面之间的连接与定位。从结构功能上看，竖直板与水平板分别承担不同方向的载荷传递：一侧板面用于贴合基准安装面，另一侧板面用于固定待支撑的功能元件，通过折弯形成的刚性角部替代额外拼焊或拼接工序，在保证连接强度的同时减少装配累积误差。

　　板面开孔采用规则布置，其中一块翼板上分布两个安装孔，另一块翼板中部设置一个贯穿孔。双孔侧的孔位主要用于将支架锁定在机架、立柱或设备面板上，两点约束可限制支架绕垂直于板面方向的转动，提高安装后的抗振能力；单板中部孔则用于穿过紧固件、连接传感器本体或避让调节螺钉，使被固定件能够以该孔为中心完成位置微调。孔边与板外缘保留足够边距，可避免冲压或钻孔后边缘应力集中，也为螺栓头、垫圈及螺母预留操作空间。

　　设计思路上优先考虑钣金工艺可行性。零件外形以直线轮廓为主，没有复杂曲面或局部深拉延结构，适合通过激光切割、数控冲裁后再进行折弯成型。折弯半径需与板厚匹配，若半径过小，外角易产生裂纹，内角则可能因材料挤压出现压痕；半径过大又会使折弯角度回弹难以控制，因此在建模时应结合实际折弯机下模宽度设定内R值，并预留角度补偿量。两块翼板的长度、宽度和孔位应服从安装边界：支架不能与周边管线、运动部件或护罩发生干涉，同时要保证扳手能够伸入紧固件位置完成锁紧。

　　从安装边界分析，该支架的有效占用空间由两翼板外轮廓及板厚共同决定。装配时，一个面贴合并固定在静止基准面上，另一个面向外侧伸出，形成悬伸支撑。由于悬伸端在受载时会对角部产生弯矩，选型时不能只关注孔位是否匹配，还要核算板厚、翼板长度与负载方向。若被固定件质量较大或存在频繁振动，应优先选用较厚板材，或在折弯处增加加强筋、压肋；若仅用于安装小型接近开关、光电传感器或轻量导线座，则现有平板结构即可满足日常使用。

　　在实际设备场景中，这类支架常见于输送线侧边检测位、包装机械料道定位、自动化夹具旁传感器安装以及机柜内部元件固定。其优势在于结构简单、加工成本低、安装方向直观，工程师可通过改变翼板长度、孔径和孔间距快速衍生出多种规格。三维建模时需重点保证两板面的垂直关系、孔中心距以及折弯线位置，因为这些尺寸直接影响现场装配是否能够一次到位。若后续需要进行钣金展开，还应根据材料牌号和板厚计入折弯扣除系数，使展开料长与实际下料尺寸一致，降低试切返工概率。

　　该结构没有多余装饰特征，所有几何要素均服务于安装、定位和刚性需求。板面保持平整，有利于与被连接件形成稳定面接触；边缘去除尖角后可减少装配划伤风险。对于需要频繁调整检测位置的工位，可在其中一个孔方向上改为长圆孔，以获得滑移调节能力；对于承受侧向冲击的位置，则可加大折弯圆角或增设三角加强板。通过这些细节调整，同一基础构型能够覆盖从轻工业检测支架到普通设备内部固定座的多种工程需求。
