波纹压型钢制储液槽结构设计

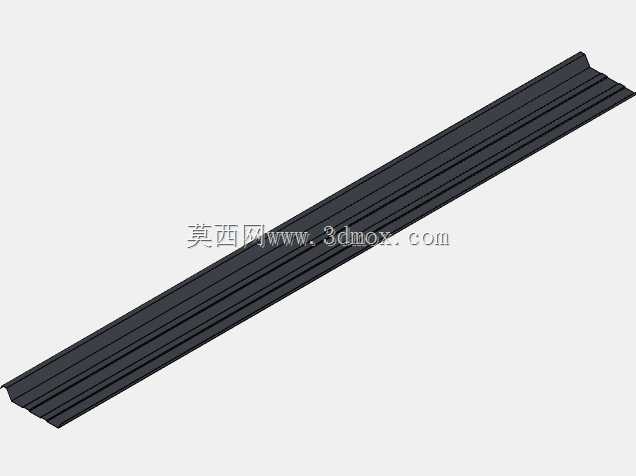

　　该构件为采用薄钢板辊压成型的波纹槽体，截面通过连续起伏的压型提升板面整体刚度，在不额外增加加强筋的情况下降低壁厚需求。槽体沿长度方向保持一致的波纹截面，适合在连续生产线上采用卷板开卷、冷弯成型、定尺切断与折弯封边等工序完成加工。波纹结构不仅提高槽体抗局部凹陷能力，也使槽内液体流动时形成稳定的导向通道，减少大面积平壁在充液状态下的鼓胀变形。

　　从实际使用角度看，这类压型钢槽常见于车间冷却液收集、润滑介质导流、小型工艺液暂存以及设备底部的积液排导环节。由于板面带有连续肋条，槽体在跨距支撑条件下的抗弯能力明显优于同厚度平板，支撑点间距可适当放大，从而减少下部支架数量。对于需要嵌入设备底座或生产线地坑的场合，等截面形式便于按现场长度裁切，端部可通过焊接、折边或加装端板形成封闭容腔。

　　设计时需要重点控制波纹高度、波距、板厚与槽宽之间的匹配关系。波纹过高会占用槽内有效容积，并给端部封板的贴合带来复杂曲面；波纹过低则刚度提升有限，盛满液体后侧壁容易出现可见变形。波距选择应兼顾成型稳定性与清扫便利性，过密波纹会增加污物滞留位置，过疏波纹则削弱加强效果。槽口边缘宜设置折边或外翻边，一方面提高边缘抗磕碰能力，另一方面为盖板、格栅或支撑框架提供安装面。

　　安装边界方面，槽体长度方向可作为主定位方向，底部支撑应避开波峰局部点接触，尽量采用通长角钢或扁钢形成线支撑，使载荷沿波纹方向均匀传递。若用于液体输送或收集，槽底纵向坡度需在支架安装阶段统一找正，避免依靠薄板自身变形补偿高差。与管道连接时，排液口应布置在波谷位置或端部低位区域，以减少残液积存；接口周围需预留平面补强区，防止局部焊接造成波纹变形。

　　三维建模过程中，应优先采用等截面草图配合拉伸或钣金特征建立主体，再处理端部封板、翻边和连接孔。波纹轮廓需要保持相邻波峰、波谷对称，圆角半径不能过小，否则冷弯时外侧拉伸过大，容易产生应力集中或表面裂纹。对于需要折弯成型的侧边，展开长度应按中性层计算，并结合板材轧制方向考虑回弹补偿。若后续要进行焊接装配，模型中应明确焊缝避让空间，避免端板与波纹面干涉。

　　在选材与表面处理层面，普通碳钢槽体适合非腐蚀性介质场景，若长期接触切削液或清洗液，可采用镀锌板、不锈钢板或在成型后增加涂层。由于波纹截面存在多个折角，涂装时需保证波谷内侧膜厚均匀；镀锌件则要注意切口和钻孔后的防腐修补。槽体投入使用后，周期性清理应重点检查波谷沉积、接口渗漏以及支撑点处的磨损，这些位置往往比平整板面更早出现失效。

　　该结构的价值在于用成熟的冷弯工艺替代厚板焊接槽，在轻量化、材料利用率和批量化加工之间取得平衡。结构设计人员在选型时不能只关注容积，还应结合支撑跨距、介质重量、安装空间、维护方式和端部连接形式综合判断，才能使压型钢槽在设备配套中发挥稳定作用。
