混凝土配筋用方形钢筋定位支架结构

　　该构件主要用于现浇混凝土构件内部的钢筋骨架定位，在梁、板、柱以及设备基础的配筋施工中，承担上层钢筋网片的承托与间距保持作用。现场绑扎钢筋时，混凝土保护层厚度的控制往往直接影响构件的耐久性与受力性能，传统砂浆垫块在钢筋自重、施工人员踩踏以及混凝土振捣过程中容易出现移位、破碎，导致局部保护层偏差；这种一体式钢筋支架通过跨接在下部钢筋上的方式，将上部钢筋的荷载直接传递到下层钢筋网片，受力路径更直接，也能在浇筑过程中维持钢筋网片的设计高度。

　　从结构形式看，该模型采用两根平行纵向杆件作为主梁，中间间隔布置方框形支撑单元。方框的两个竖向边形成支撑腿，底部开口卡在下部钢筋上，顶部横边承托上部钢筋，整体形成连续的梯格状构造。这种布置的优势在于不需要逐个摆放离散垫块，支架沿钢筋走向连续铺设，可减少现场绑扎的辅助固定点数量；多个方框单元沿纵向等距分布，能把上部钢筋的集中荷载分散到多个支撑位置，避免局部钢筋下挠。

　　设计时需要重点匹配钢筋直径与网格间距。支撑腿的开口宽度应略大于所跨接的下部钢筋直径，保证现场能够快速卡入，同时又不能过松，否则在振捣混凝土时支架会沿钢筋横向窜动。顶部承托边与下部钢筋轴线之间的垂直距离，决定了上下两层钢筋网的净距，该尺寸需要结合结构施工图中的配筋标高确定。纵向主梁的长度方向可根据现场钢筋排布进行接长或截断，模型中呈现的多段方框结构适合标准化批量预制，也便于在不同跨度的板类构件中灵活截取。

　　安装边界方面，支架的整体高度受混凝土构件厚度与保护层要求约束。以楼板配筋为例，上部负弯矩钢筋距离模板上表面的保护层通常较小，支架顶部承托钢筋后，最下端不应触及模板底面，防止浇筑后外露形成锈蚀通道；支撑腿与下部钢筋的接触位置应尽量位于钢筋交叉点附近，以提高整体稳定性。若用于基础底板或厚大混凝土构件，支架纵向杆件的线刚度需要相应提高，避免施工人员在钢筋网上行走时产生过大变形。

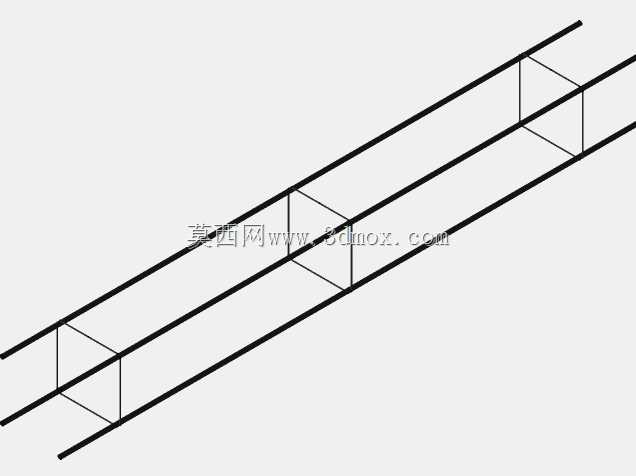

　　三维建模过程中，可先按钢筋公称直径建立圆形截面，再沿路径扫掠形成纵向主梁；中间方框支撑单元可通过草图绘制矩形轮廓后批量实例化，沿纵向按设计间距阵列。需要注意的是，方框与纵向杆件交接处应按实际焊接或绑扎关系处理，若用于预制焊接支架，相交位置应保留连续实体；若仅作为施工辅助件示意，可在模型中保留清晰的线体层次，便于出图时统计长度与数量。模型的轴测表达突出了构件的空间关系：两根平行纵筋贯穿多个方框，方框平面垂直于纵筋轴线，这种几何关系在工程图中应通过剖面和局部放大图明确开口尺寸、支撑高度以及单元间距。

　　在实际选型时，结构工程师不仅要关注构件的承载能力，还要考虑混凝土浇筑时的握裹效果。支架若采用钢筋焊接制作，其材料线膨胀系数与混凝土内主筋接近，温度变形一致性较好；若采用塑料或复合材料，则需校核其刚度与耐久性能。该类构件的功能并不在于参与主体结构计算，而在于保证钢筋在混凝土中的位置准确，因此设计重点是构造可靠性与施工便利性。过密的支撑单元会增加材料用量并影响混凝土骨料通过，过疏则会导致上部钢筋在自重下弯曲，合理的间距需要结合钢筋直径、混凝土塌落度以及施工荷载综合确定。

　　从现场装配角度看，这种连续支架比零散垫块更便于质量检查。验收人员沿钢筋走向观察支架是否顺直、支撑腿是否可靠落位，即可快速判断上层钢筋网的标高趋势；方框内部的中空区域也为混凝土流动留出空间，减少振捣死角。对于设备基础、道路面层或预制构件台座上的钢筋网片，该结构能够在交叉作业频繁的环境下维持配筋形态，降低因钢筋位移造成的返工概率。
