汽车传动连杆结构三维造型设计

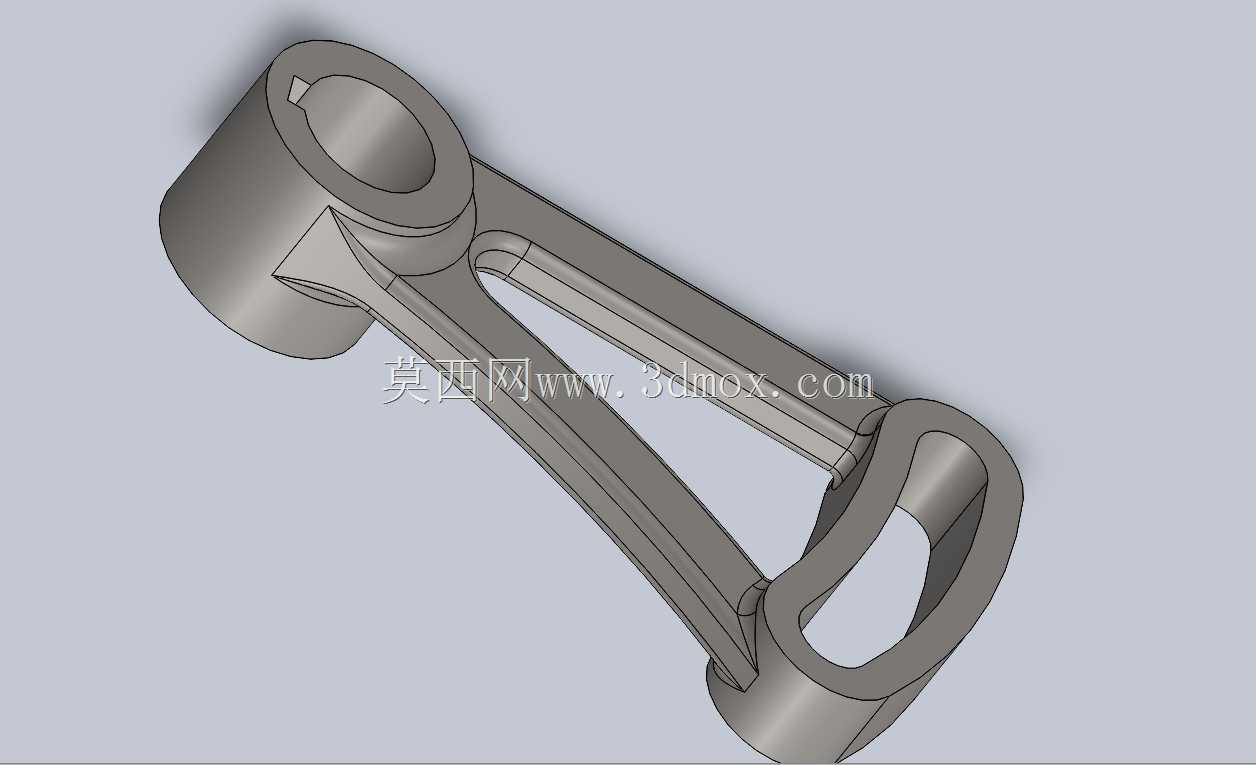

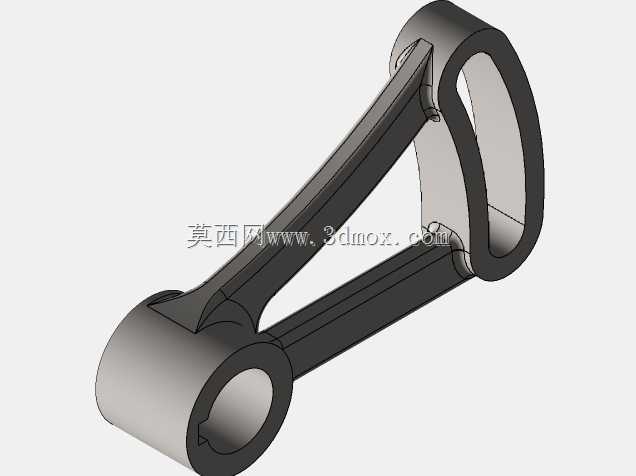

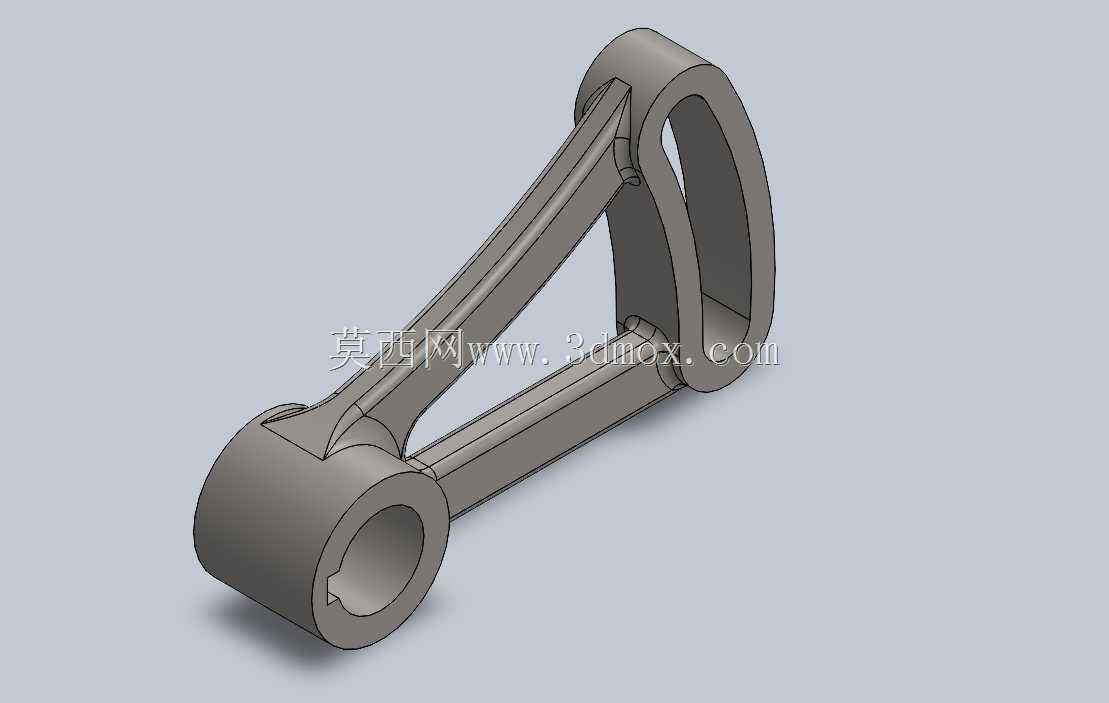

　　在乘用车动力总成与底盘执行机构的开发流程中，连杆类构件始终是承受交变载荷的核心传力单元。本次三维造型围绕发动机曲柄连杆机构的运动需求展开，同时兼顾底盘悬挂拉杆类部件的安装逻辑，整体采用一体式框架结构，将大端回转孔、小端铰接孔与中间杆身整合为单一实体，避免了多件拼接带来的配合间隙与应力集中问题。从实际装机场景来看，这类构件既可以作为内燃机中连接活塞销与曲轴曲柄销的关键部件，将活塞的往复直线运动转化为曲轴的旋转扭矩输出，也可在悬架控制臂、车门铰链机构、驻车制动拉杆等位置作为传力杠杆使用，其受力状态涵盖轴向拉压、横向弯曲与周期性冲击，因此结构设计必须在轻量化与刚性之间找到合理平衡点。

　　建模过程中首先确定的是两端孔位的中心距，这一尺寸直接决定机构的运动行程与传动比。大端孔用于容纳曲轴曲柄销或配套轴套，内壁需要保留足够的壁厚以承受爆发压力带来的扩张载荷，孔端外缘设计有加厚凸台，既可以提升局部刚度，也为轴瓦的轴向定位提供贴合面。小端孔尺寸相对较小，用于穿装活塞销或铰接螺栓，孔周同样做了圆角过渡处理，避免热处理与交变载荷下在孔边产生疲劳裂纹。杆身部分没有采用等截面实心棒料结构，而是沿受力主方向布置了两条平行的加强筋，中间形成镂空区域，这种工字形截面在同等重量下的抗弯截面模量远高于矩形截面，能够有效降低往复运动惯性力，这对于高转速动力设备尤为关键。

　　杆身与两端圆环的衔接位置是应力集中最显著的区域，造型时特意加大了过渡圆弧半径，让金属流线沿载荷传递方向连续分布，避免出现锐角或截面突变。大端外侧的非加工面保留了模锻成型的自然拔模斜度，小端与杆身的连接处则通过渐变式增厚来分散铰接点的局部压应力。整个构件的外轮廓没有多余的装饰性特征，所有曲面与棱线都服务于力流传递与制造工艺需求。从安装边界来看，大端孔的轴向宽度需要匹配曲轴连杆轴颈的长度，装配时需预留轴瓦与侧隙空间；小端孔的中心高度则要保证活塞在上止点时不会与气缸盖发生碰撞，同时在活塞下行至下止点时，连杆杆身不能与缸体下部的曲轴箱加强筋产生运动干涉。

　　在底盘拉杆类应用场景中，两端孔位需要压入橡胶衬套或向心关节轴承，此时孔的尺寸公差与表面粗糙度会直接影响衬套的保持力与摆动寿命。三维造型阶段就需要预留衬套压装后的过盈量，同时校核连杆在极限跳动行程中与周边转向节、减震器、弹簧托盘的安全间隙。杆身侧面的平面可以作为加工时的定位基准，也方便后续安装线束支架或油管卡箍。构件整体的质量分布经过优化，质心尽量落在两端孔心连线上，减少高速摆动时产生的附加弯矩。对于需要进行轻量化改装的车型，还可以在杆身非受力区域去除部分材料，但必须保证加强筋的连续性，不能削弱主承力路径。

　　从工艺实现角度，这类构件通常采用模锻毛坯，材料多选用中碳合金钢或40Cr，成型后再对两端孔进行精镗、珩磨，对端面进行铣削加工。三维模型中预先保留了加工余量与拔模斜度，分型面设置在杆身对称平面上，便于锻模制造与毛坯出模。大端与小端的孔轴线平行度、中心距尺寸公差都有严格要求，这些精度指标直接关系到机构运转的平顺性与异响控制。在总成装配时，连杆螺栓的预紧力必须按照工艺规范执行，过大的预紧力会导致大端孔失圆，过小则会在交变载荷下出现松动。通过三维建模可以提前进行运动仿真，模拟构件在全行程中的姿态变化，检查与周边系统的动态间隙，也可以将模型导入有限元分析模块，施加最大爆发压力与惯性力工况，计算应力分布与变形量，进而对薄弱区域进行针对性补强，对冗余区域进行材料削减。这种结构在量产车型中经过了数百万次的疲劳验证，其几何特征已经形成了成熟的工程范式，但每一次针对特定机型的适配，仍然需要重新校核中心距、孔位尺寸与杆身强度，不能直接套用通用模型。
