小型单缸动力装置结构设计

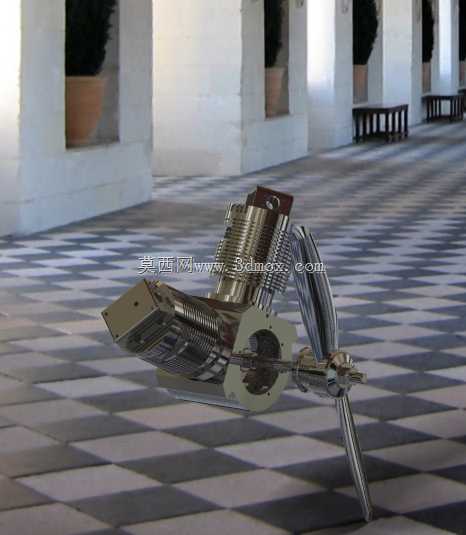

　　在小型动力配套场景里，这类紧凑结构的动力单元常被用于便携作业设备、小型实验载具以及辅助动力工位，它不需要大排量机组的安装空间，却能在有限边界内完成化学能到旋转机械能的转换。从外露的结构能看到散热鳍片覆盖的缸体部分，这类设计直接对应风冷散热路线——没有复杂的水冷套、循环管路与储液结构，热量通过金属鳍片与流动空气完成交换，在低负载、间歇运行的工况下，既能降低整机自重，也能减少冷却系统带来的故障点。

　　缸体侧部的安装法兰是整机布局的核心基准，法兰面上的定位孔与止口决定了动力单元与配套设备的对接精度。做结构匹配时不能只看外观轮廓，要先确认法兰的安装孔位分布、止口配合公差，以及输出轴的轴线与法兰面的垂直度；如果配套端的机架存在焊接变形，强行锁紧螺栓会让缸体产生附加内应力，长期运行后容易出现结合面渗漏、缸套偏磨甚至壳体开裂的问题。输出端延伸出的轴系带着连接结构，这部分是动力传递的末端，轴径、键槽尺寸以及轴向定位台阶都要和负载端的连接件匹配，悬臂长度也要控制在合理范围，避免皮带轮或联轴器重量过大造成轴端挠曲。

　　从设计思路上看，这类小型动力单元把进气、压缩、做功、排气的循环流程压缩在极小的空间内，缸头部分的密封结构、紧固件排布都围绕燃烧室的压力边界设计。拆解建模时能发现，缸头与缸体的结合面不仅要保证平面度，螺栓的预紧顺序也有明确要求，交叉分步锁紧才能让密封垫受力均匀，不会出现局部压溃或压合不实的情况。侧置的阀类或控制部件对应着混合气进出与工况调节，管路走向要避开高温鳍片区域，同时预留拆装工具的操作空间，不能为了外观紧凑把检修空间完全封死。

　　整机的外形轮廓没有冗余的包覆结构，金属壳体本身既是承压部件也是散热载体，这种设计在小排量机型里非常普遍。安装边界上，除了侧方法兰的连接点，底部或周边的辅助支撑位也要纳入考量——单靠法兰悬臂支撑整机会让连接螺栓承受额外的弯矩，在振动较大的工况下容易松动。布置进气管路时，要保证进气口远离排气侧的热辐射区域，同时避免设备运行时带起的灰尘、水渍直接进入进气通道；排气引出路径则要考虑周边线缆、橡塑件的耐温极限，不能让高温排气直接吹拂不耐热的部件。

　　做三维结构校核时，运动件的行程空间是重点。活塞在缸内的往复运动通过连杆转化为曲轴的旋转，曲轴箱内部要预留足够的平衡块回转空间，箱体壁面与运动件之间的间隙既要避免干涉，也要控制机油的搅动损失。外部的操纵或连接构件不能与振动的机体发生硬接触，固定在机架上的附属件要通过减震垫过渡，阻断振动传递路径。对于需要频繁移动的配套场景，整机的重心位置要尽量靠近安装法兰中心，减少悬挂后的倾覆力矩；如果是固定工位使用，则要在机架对应位置布置加强筋，抵消动力输出时的反扭矩。

　　这类结构的建模过程不能只追求外形相似，每一处鳍片的厚度、螺栓孔的深度、法兰面的凸台高度都对应着加工与装配逻辑。比如散热鳍片过薄会在铸造或压铸时出现充型困难，过厚则会增加不必要的重量；安装孔周围的凸台要给螺栓头和垫圈留出贴合面，同时避免壁厚突变造成的应力集中。输出轴端的密封结构要和回油通道配合，既要防止内部润滑油外泄，也要阻挡外部粉尘进入箱体。在配套选型阶段，还要把动力单元的振动频率与机架的固有频率错开，避免运行中出现共振放大，导致紧固件松脱、焊缝开裂等连带问题。
