MPCNC用18mm电线管电机固定卡扣

　　这款卡扣结构最初是为桌面级MPCNC设备的布线优化设计的，实际使用场景里，这类低成本数控雕刻/3D打印一体机的运动电机往往随龙门做往复运动，电机引出的编码线、动力线如果没有可靠约束，很容易在高速位移时剐蹭传动件、反复弯折出现芯线断裂，或是被运动轴卷入造成设备故障。不少DIY玩家会直接用扎带把线束绑在电机安装座上，但扎带直接接触电机外壳，长期运行受电机温升影响会老化松脱，而且线束和运动部件之间没有规整的走线路径，后期维护拆装也十分麻烦。

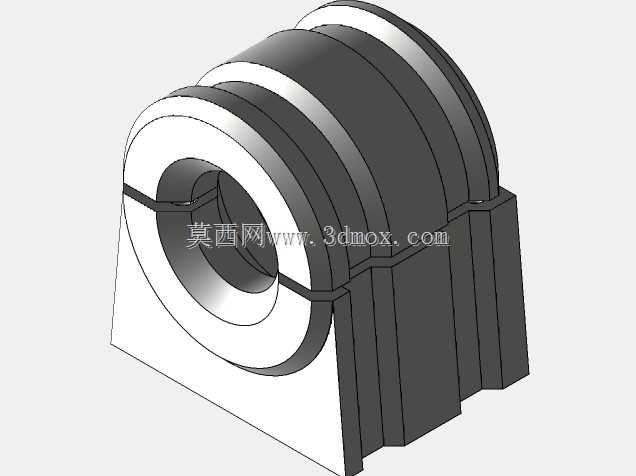

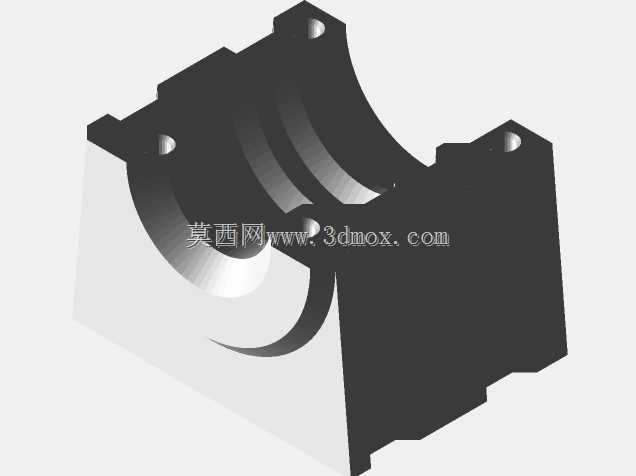

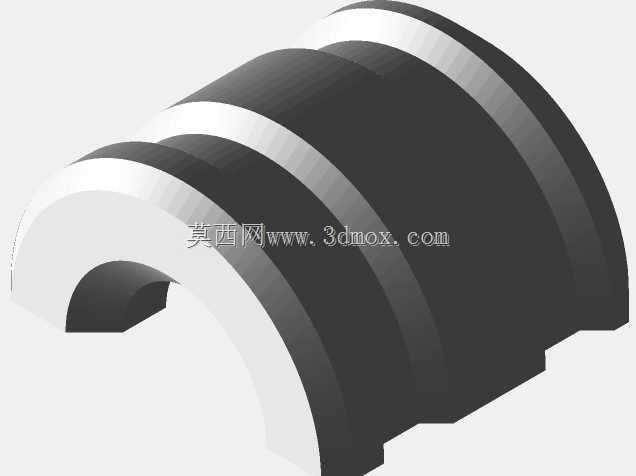

　　这个卡扣的核心功能，就是同时完成18mm规格电线护套管的夹持、以及电机本体的绑定固定。结构上采用半包式环抱设计，对应导管的接触面做了整圆弧面，弧度完全匹配18mm外径的标准塑料波纹管，安装后导管不会出现局部点受力导致的管壁压溃、变形，也能避免波纹管在卡扣内出现轴向窜动。卡扣朝向电机的一侧预留了两道平行的扎带让位槽，槽宽和常规尼龙扎带的带身尺寸匹配，扎带穿入后可以完全嵌入槽内，不会因为电机运动震动出现扎带滑移、松脱的问题。

　　从设计思路来看，这款结构没有采用复杂的多件拼接、螺丝锁附方案，完全适配FDM3D打印的工艺特性：整体没有大尺寸悬空结构，打印时不需要额外添加支撑，哪怕是0.2mm层厚、普通PLA耗材也能直接成型，单件打印耗时短、耗材成本极低，非常适合DIY场景下的快速制作、按需替换。结构的壁厚做了均衡设计，夹持导管的部位壁厚保留足够的刚性，避免长期使用出现卡扣开口扩张、导管脱落；扎带槽位置的壁厚做了适度减薄，既保证扎带收紧时的结构强度，也不会因为壁厚过大导致扎带无法完全贴紧电机外壳。

　　尺寸边界方面，卡扣的内圆弧直径严格匹配18mm导管的外径，单边预留了0.2mm左右的安装间隙，既可以让导管顺利卡入，又能保证夹持后导管不会自由转动。卡扣整体宽度控制在30mm左右，不会超出42步进电机的端面轮廓，安装后不会和电机两侧的安装螺丝、同步轮结构发生干涉。两道扎带槽的间距对应42步进电机的机身宽度，扎带绕过电机机身时，带身可以均匀贴合电机的两个侧面，收紧后受力均衡，不会出现卡扣偏斜、导管走位的问题。

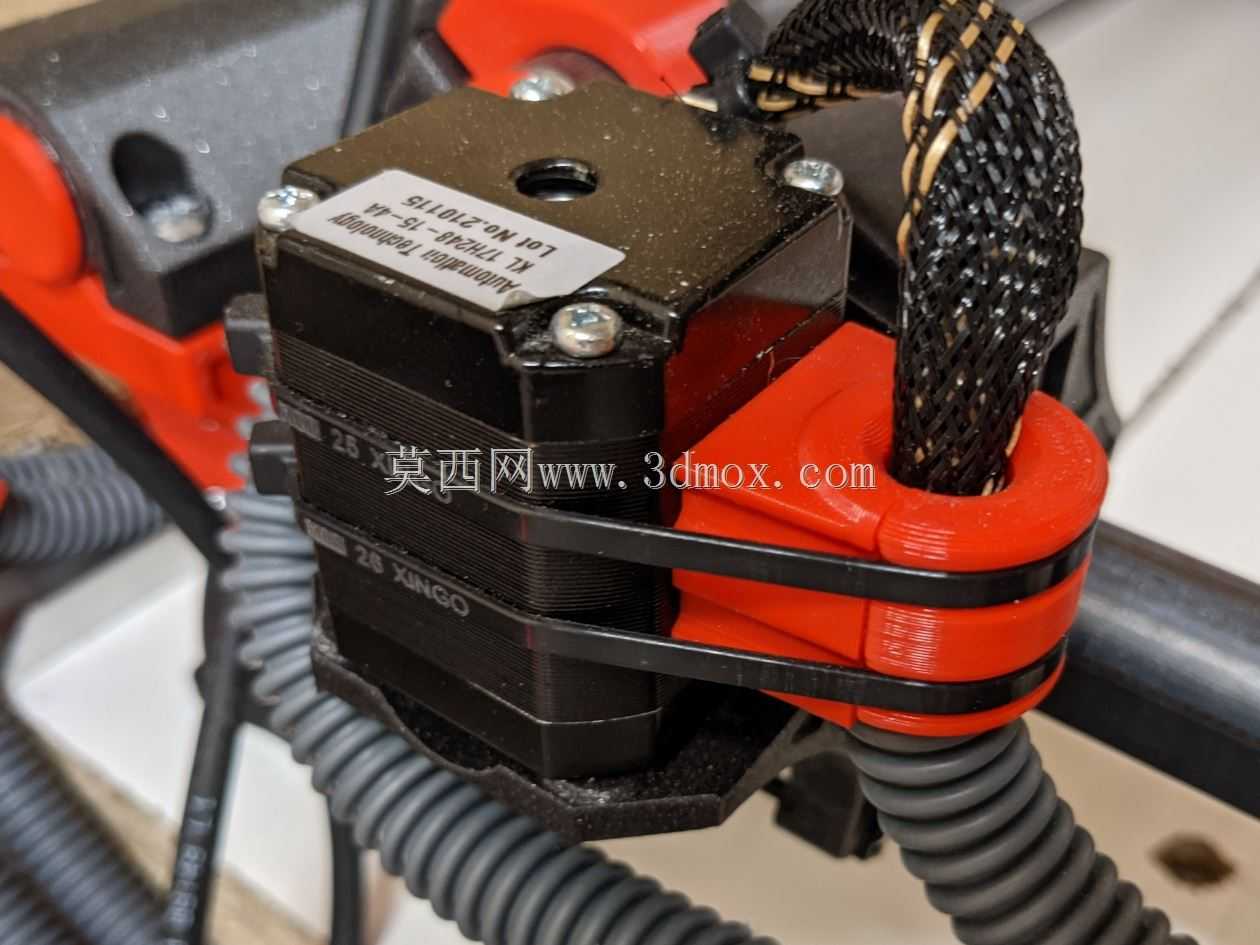

　　实际装机使用时，先把卡扣的圆弧面卡在18mm电线波纹管的预设位置，再将两根尼龙扎带分别穿过两道让位槽，绕过步进电机的机身后适度收紧，就能同时把导管和电机固定为一个整体。电机运动时，波纹管内的线缆会随卡扣同步位移，不会出现线束和电机的相对拉扯，波纹管本身也能对内部线缆起到耐磨、防弯折的保护作用。除了MPCNC设备之外，这类卡扣也可以用在其他采用42系列步进电机、使用18mm波纹管布线的自动化设备上，比如小型桌面输送机、轻型数控滑台、DIY3D打印机的运动轴布线，都可以通过这类结构快速完成线束固定，不需要在电机安装板上额外打孔、攻丝做专用固定位，降低设备改装和维护的加工成本。

　　结构的细节处理也贴合工程实际需求，卡扣的所有棱边都做了圆角过渡，没有尖锐的边角，安装时不会割伤波纹管外壁，也不会划伤线缆外层绝缘皮。扎带槽的边缘做了斜角导向，穿扎带时不需要刻意对准就能快速把带身穿入槽内，单人操作就能完成安装。如果应用场景里电机温升较高，也可以选用PETG或者ABS耗材打印这个卡扣，相比PLA材质拥有更好的耐温性能，长期在电机表面的工作温度下也不会出现软化变形，保持足够的夹持力。
