MPCNC线缆布线用十八毫米夹紧导管

　　这个导管件主要服务于自制或改装MPCNC类数控设备时的线缆整理场景。设备运动部位往往需要多根电线、信号线或编织护套线随轴往复移动，如果线缆直接从金属管切口穿出，锐边会在长期拖拽中磨破绝缘层，造成短路、信号干扰甚至停机。该件的作用就是在18毫米电线管端部建立一个过渡约束，既把导管夹紧固定，又让线缆进入导管前获得圆滑支撑面，减少折弯死点和外皮摩擦。

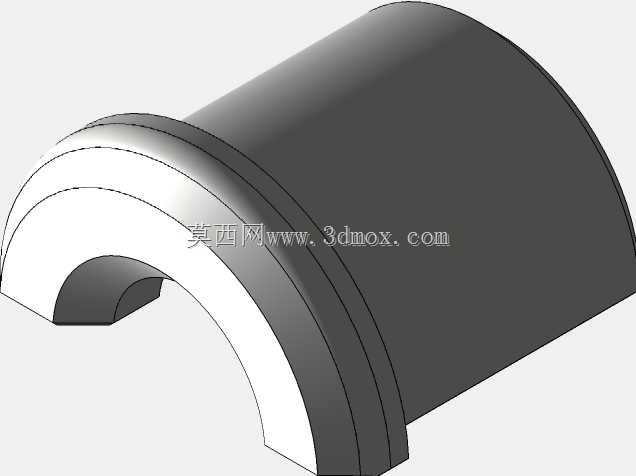

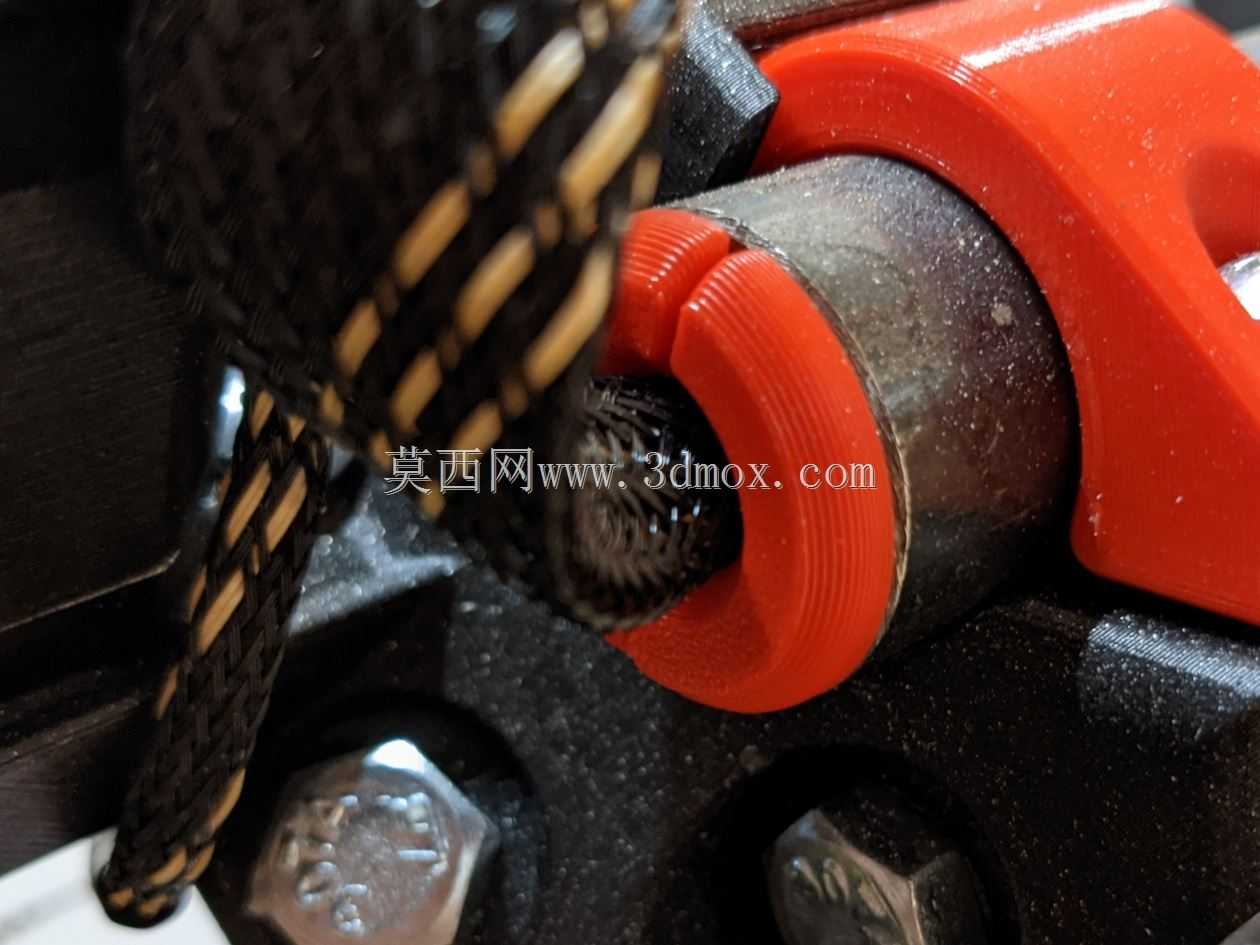

　　从实际使用看，它适合安装在内径21毫米的钢管内，外轮廓按管内空间做了紧凑配合，不需要额外占用机架外侧较大位置。红色受力部分形成开口夹紧结构，装配时可借助材料弹性产生预紧，使导管在钢管内不易窜动；中间通孔用于穿过线缆或护套，孔口边缘做了圆弧过渡，避免切割式接触。外侧凸起与开口槽共同决定夹紧范围，既能吸收少量管径公差，也便于在维修时拔出或调整。

　　设计思路上，这类小件不能只看成一个普通套环。运动线缆在设备运行中会反复弯曲、扭转和拉伸，若约束点过硬，线缆会在同一位置疲劳；若约束过松，导管又会随线缆抖动，产生噪声并影响走线稳定性。因此该结构把“固定导管”和“保护线缆”拆成两个功能面：外部负责与钢管形成可靠定位，内部负责提供低损伤过线通道。开口形式还让装配不需要复杂紧固件，适合在管材已经接入机架后进行端部补装。

　　外形尺寸方面，核心边界围绕18毫米导管和21毫米内径钢管建立。外径应小于钢管内径并保留合理装配间隙，过大将导致压入困难，过小则会失去定位作用；内孔需满足导管穿过并被夹紧，同时不能明显压缩导管有效通线面积。轴向长度要覆盖钢管端部受力区，使夹紧力分布在一段接触面上，而不是集中在单圈棱线上。对于需要穿入多芯线、编织网套或波纹管的场合，孔口圆角半径尤其关键，它直接决定线缆在偏斜进入时的接触压强。

　　在三维建模时，应优先建立钢管、导管和线缆的装配关系，而不是孤立绘制零件。先确定钢管内孔轴线，再以该轴线为中心生成外圆柱配合面；内孔按导管名义尺寸建立，并在端部添加圆角或倒角。开口槽的位置要兼顾弹性变形和夹持方向，槽宽过小会导致装配困难，槽宽过大则会降低夹紧刚性。若用于打印成型，还要考虑层纹方向对受力部位的影响，夹紧臂不宜形成过薄的脆弱截面，边缘也应避免应力集中。

　　工程选型时，需要核对三个边界：一是被夹紧导管的实际外径是否接近18毫米；二是宿主钢管内径是否为21毫米左右；三是线缆穿出后是否存在较大摆角。若摆角明显，孔口圆弧应进一步加大，或在外部增加限位结构，使线缆弯曲半径保持在外皮允许范围内。对于多线并走的情况，还应核算通孔剩余面积，避免线缆塞满后摩擦加剧。

　　该结构在小型数控平台、3D打印设备、移动拖链末端、电控柜穿线口以及机架管内布线中都有参考价值。它不承担传动载荷，却直接影响设备后期维护频率。把过线、夹紧、防磨和管内定位集中在一个小件上，能够减少支架、接头和护线圈的堆叠，使走线更整洁，运动部位也更可靠。
