PCB安装式小型三角警示按钮标识件

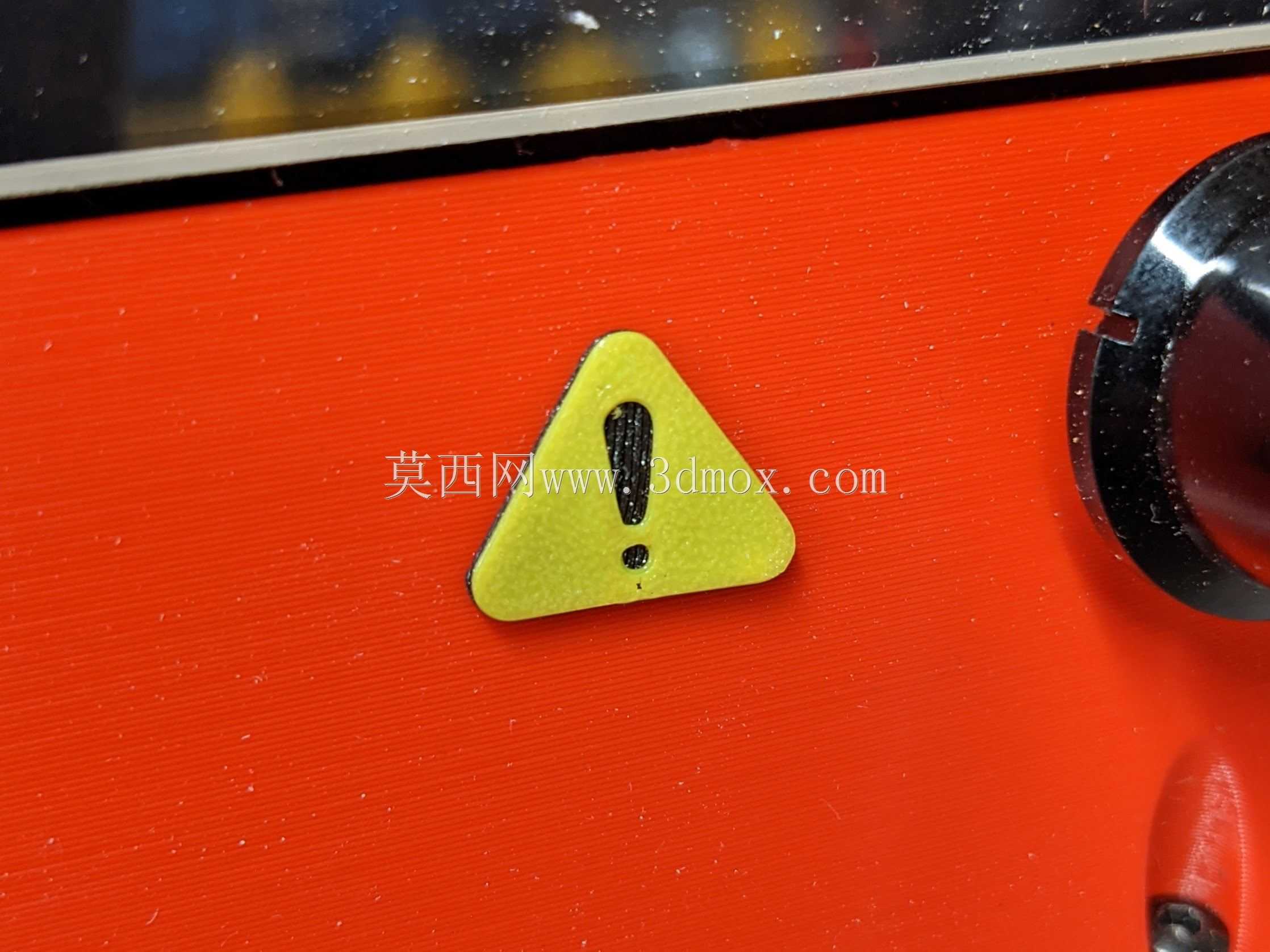

　　在工业控制板卡、测试治具、小型电源模块以及桌面型设备的操作面板上，PCB直装按钮往往因为面板空间紧张而缺少足够的文字标注区域。操作人员在调试、维护或紧急处置时，如果不能在第一时间识别按钮的风险属性，误触概率会明显上升。这个三角警示标识件正是针对这类场景设计的压装附件，它不承担按钮本身的电气通断功能，而是通过醒目的黄底黑感叹号图形，在按钮周边建立清晰的视觉警示边界，让高风险操作点从密集元件中快速凸显出来。

　　从实际安装关系看，该标识件围绕PCB安装按钮的外缘进行定位，主体采用等边三角形轮廓，边长控制在1.5厘米左右。这个尺寸不是随意确定的：过小会导致警示图形在密集面板上被相邻按钮、指示灯或接线端子淹没；过大则会侵占PCB板面布线空间，并可能与按钮帽、连接器外壳或钣金面板开孔发生干涉。三角形边缘做了连续过渡，既保留标准警示符号的识别特征，也避免尖角在装配和维护过程中划伤线缆绝缘层或操作人员手套。

　　结构上，标识件采用压装方式固定，不需要额外螺丝、热熔柱或背胶。压装面与按钮安装座之间形成贴合关系，装配时可直接沿按钮轴向压入，依靠局部卡扣或过盈配合保持位置稳定。对于批量装配线，这种固定方式能减少辅料种类和工序动作；对于后期维护，也便于在不拆焊按钮的情况下进行更换。标识背面的让位轮廓需要与具体按钮的柱体、焊脚间距保持安全间隙，避免压装后对焊点产生持续应力，尤其在振动环境下，这一边界处理直接影响按钮焊点的长期可靠性。

　　设计思路的核心，是在极小空间内同时满足识别性、装配性和板面兼容性。黄色警示面承担主要视觉提示，中央感叹号区域形成强对比；三角形外廓则利用人们对安全警示符号的既有认知，缩短判断时间。由于标识件贴近按钮，操作者视线落到操作区时，图形与按钮动作中心几乎处于同一焦平面，不需要在面板上跨区域寻找文字说明。对于没有足够空间印制“警告”“注意”等字样的微型设备，这种图形化提示尤其有效。

　　在三维建模阶段，需要重点控制几处尺寸关系。首先是标识件与按钮帽之间的径向间隙，间隙过小会影响按钮按压行程，甚至造成卡滞；间隙过大则会削弱标识与按钮的归属关系，视觉上显得松散。其次是压装结构的导入角度和壁厚，导入段应便于自动或手工压入，承载面则要能承受装配压力而不发白、开裂。再次是标识件底面与PCB表面的距离，若完全贴死板面，可能压迫阻焊层或影响邻近元件；若抬高过多，又会在振动中产生晃动。合理的做法是让主要受力集中在按钮安装座周边，同时让板面接触点避开焊盘和走线。

　　该类标识件适用于多类电子电气设备的局部风险提示，例如电源切换按钮、复位按钮、模式选择按钮以及可能触发机构动作的手动控制键。在实验仪器、小型控制柜、3D打印机控制板、激光设备辅助面板等产品中，按钮往往直接焊接在PCB上，面板层较薄，传统标牌固定方式难以实施。这种压装式三角警示件可以随按钮一起完成板级装配，再进入总装环节，减少面板后加工需求。

　　从选型角度看，结构工程师不应只关注标识件的外观颜色，而要核对按钮本体直径、安装柱高度、PCB到面板的距离以及按钮帽行程。标识件的三角形顶点方向也应结合面板布局确定，通常让感叹号保持竖直，以符合通用警示图形阅读习惯。若多个按钮并排布置，还需统一标识件的朝向和高度，避免视觉混乱。对于需要清洁或频繁擦拭的使用环境，外表面应尽量减少深沟槽，防止灰尘和油污积聚在感叹号边缘。

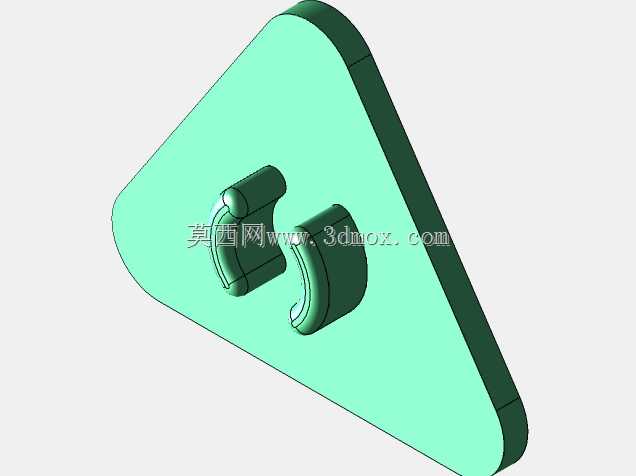

　　建模时可将警示件拆分为主体轮廓、压装结构和表面图形三个层次处理。主体轮廓负责安装边界与视觉外形；压装结构关注弹性变形和装配力；表面图形则用于后续渲染、丝印或颜色分区。若用于3D打印验证，可先装配到真实PCB按钮上测试按压手感，观察标识件是否随按钮动作产生联动或摩擦。若用于正式量产，则需进一步结合所选材料评估耐温、韧性和颜色稳定性，特别是靠近发热元件或焊接区域时，材料软化可能导致压装力下降。

　　总体而言，这个小尺寸警示标识件解决的是PCB级按钮周边“有风险但无处标注”的具体工程问题。它把安全提示、安装结构和板面空间约束压缩在一个三角形零件内，既不改变按钮原有电气设计，也不显著增加装配复杂度。对结构设计人员来说，这类附件的价值不在于复杂程度，而在于对操作现场误触风险、装配工序和维护细节的准确把握。
