适配雕刻机的激光模组固定安装支架

　　这套支架的设计出发点，是解决桌面级CNC加工平台加装激光雕刻模组时的安装适配痛点。不少DIY玩家和小型加工坊会在原有铣削雕刻设备上拓展激光加工能力，用来完成薄木板、皮革、亚克力板材的打标与浅切割作业，原有主轴夹座的夹持尺寸和激光模组的外径往往不匹配，直接用扎带捆绑会出现同轴度偏差，加工过程中模组受震动偏移，直接导致雕刻线条错位、切割深度不均。该支架采用滑入式安装逻辑，不需要对原有设备的龙门滑座做打孔、攻丝等二次改造，顺着原有Makita路由器支架的卡槽就能直接推入到位，安装到位后支架的贴合面和原有安装座的定位面完全贴合，侧向的锁紧间隙控制在0.1mm以内，既不会出现旷量晃动，也不会因为过盈量过大导致拆装困难。

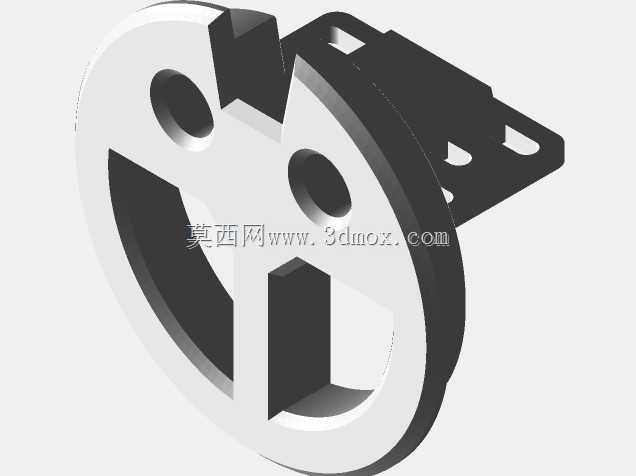

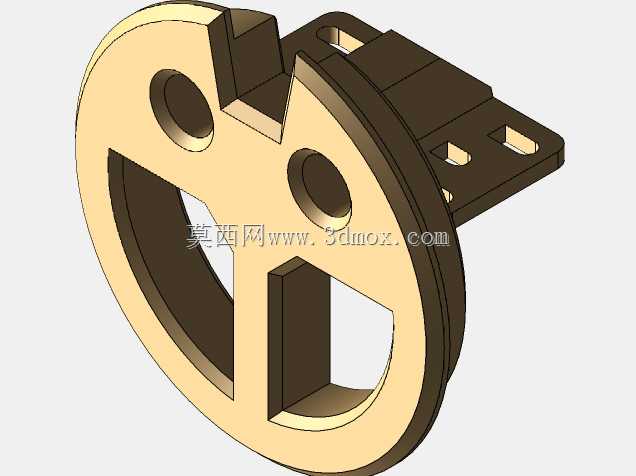

　　从功能结构上看，支架主体做了环形的包裹式设计，环形内壁和激光二极管模组的外壁贴合，接触面积远大于单点锁紧的抱箍结构，长时间加工产生的震动可以均匀分散到整个环形接触面，不会出现单点应力集中导致的模组外壁夹痕，也能避免长期使用后锁紧位置松动。支架上方预留了两个独立的导孔，一个用来穿激光模组的供电与信号线缆，另一个作为空气辅助管路的走管通道。空气辅助是激光加工里非常实用的配置，加工时喷出的压缩空气可以吹走熔化的材料残渣，避免残渣附着在激光镜头表面影响透光率，同时也能降低加工区域的温度，减少材料焦边的问题。两个导孔的走向都做了圆弧过渡，没有尖锐的棱角，穿线和穿管的时候不会刮破线缆外皮和气管壁，导孔的内径比常用的四氟气管和护套线外径大1.5mm，插拔调整的时候不需要费力扩孔，也不会因为间隙过大导致管线在加工过程中晃动蹭到加工工件。

　　支架上还集成了线缆断路的安装位，可以把电源和信号线缆的断路元件直接固定在支架上，不需要额外在设备机架上找位置粘贴或者打孔固定。走线路径从激光模组尾部出来之后，直接通过支架上的导孔延伸到设备拖链方向，整个走线长度缩短了近三分之一，设备龙门来回移动的时候，线缆不会出现多余的摆动，也不会和旁边的冷却管路、主轴电机线缆发生缠绕。

　　在安装边界的设计上，支架的整体外轮廓完全控制在原有路由器支架的投影范围内，加装之后不会超出滑座的原有边界，设备回到原点位置的时候不会碰到两侧的行程限位柱，也不会压缩设备原有的有效加工幅面。支架的下端面和激光模组的镜头端面预留了足够的安全距离，按照常用的Sculpfun S9激光模组的焦距参数，支架安装到位之后镜头到工件表面的距离刚好符合标定的焦距要求，不需要每次更换加工模组的时候反复调整Z轴高度来找焦点。环形支架上还做了三处镂空的槽位，一方面可以减轻支架自身的重量，降低龙门滑座的负载，让设备高速移动的时候启停响应更跟手，另一方面镂空位置也可以作为散热通道，激光模组长时间工作产生的热量可以通过镂空位置快速散出，不会因为被支架完全包裹导致热量积聚，影响激光二极管的使用寿命。

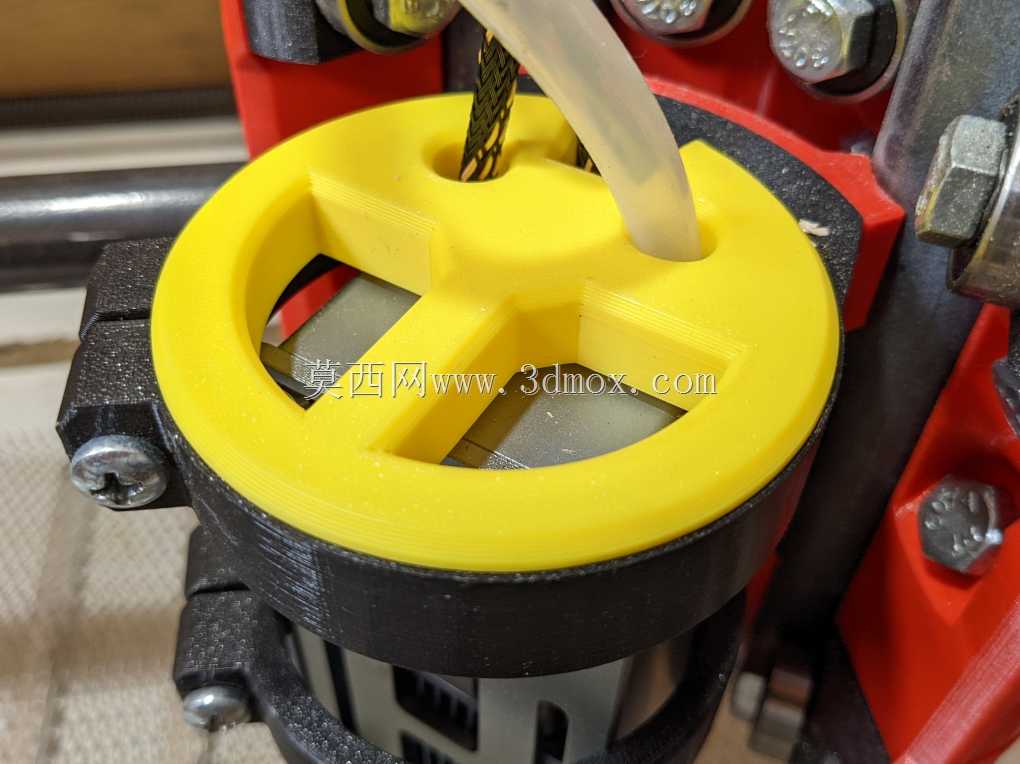

　　实际使用场景里，这套支架可以快速在铣削加工和激光加工两种模式之间切换，需要用主轴做铣削作业的时候，连同支架一起把激光模组滑出，再装回原有的主轴电机即可，整个切换过程不需要拧动大量螺丝，也不需要重新校准安装位置，下次再装回激光模组的时候，因为支架和原有安装座的配合是定位式的，重复安装的位置偏差小于0.2mm，不需要重新做光路校准就能直接开始加工。对于经常需要在两种加工工艺之间切换的小型工作室来说，这种快换式的支架结构能大幅减少工艺切换的辅助时间，也避免了反复拆装校准带来的操作误差。支架的受力位置都做了加厚处理，尤其是和原有安装座接触的滑入边，厚度比其他位置多出2mm，反复拆装滑入的时候不会因为摩擦出现磨损旷量，长期使用的定位精度可以保持稳定。
