圆形卡装式低压控制按钮开关

　　在低压电控回路的手动交互环节，这类圆形卡装式按钮承担着最直接的通断指令输入作用，常见于小型设备操作面板、工控盒、测试治具、车载改装电控单元以及桌面型实验装置中。它不需要复杂的安装支架，依靠本体周圈的弹性卡爪即可卡入预制面板孔，装配效率远高于螺纹锁紧式按钮，在批量治具制作和紧凑设备内部布局里优势明显。

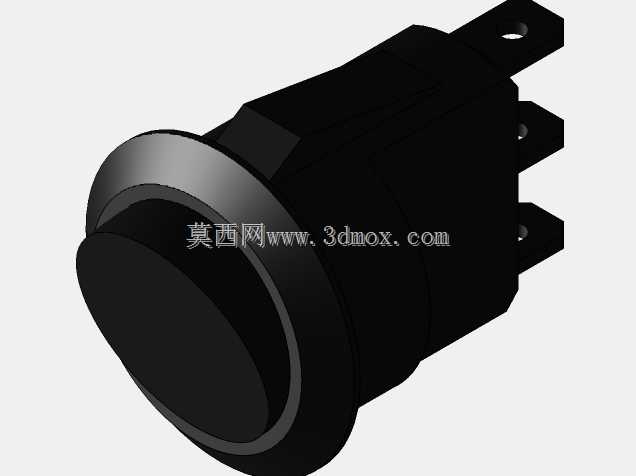

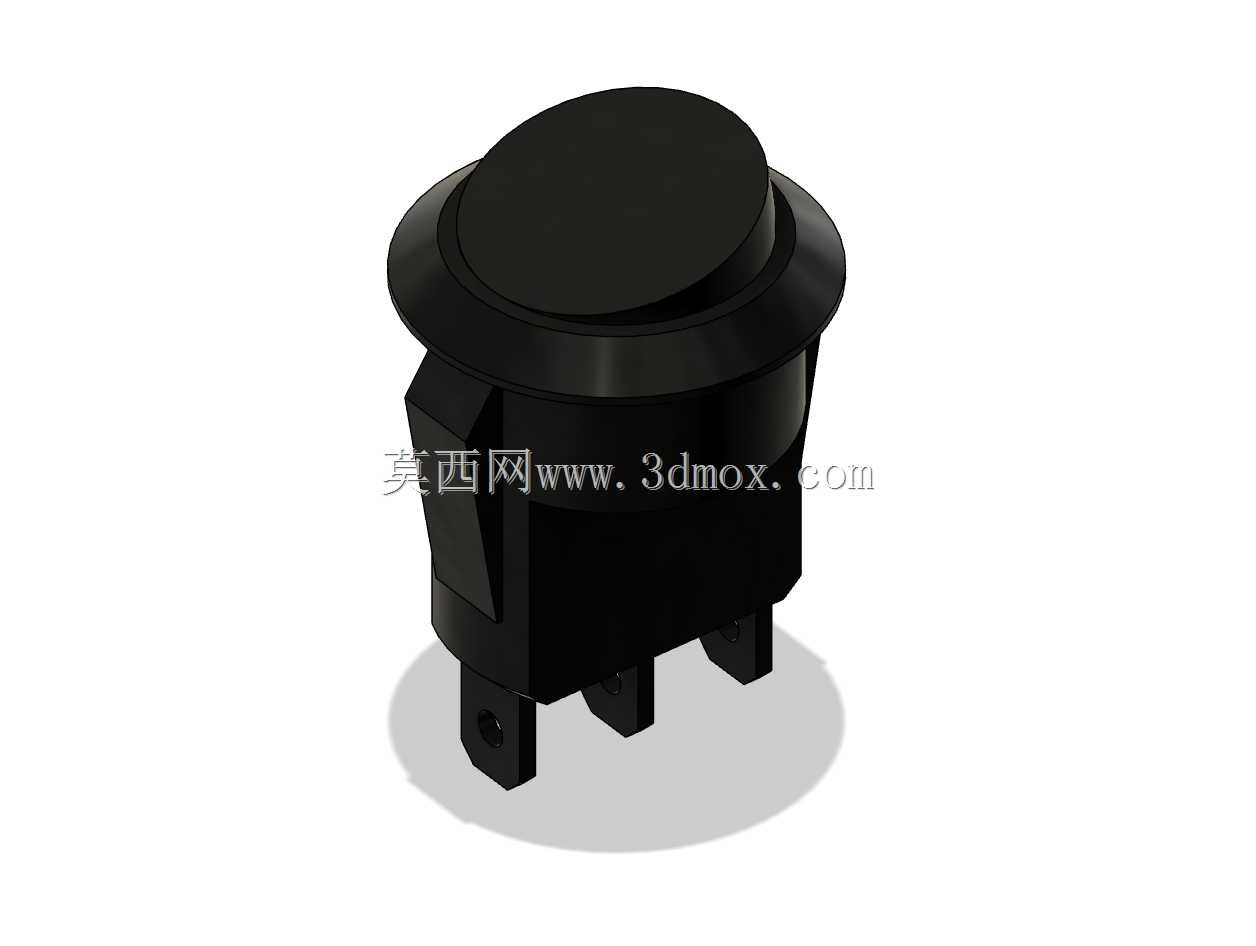

　　从结构上看，该元件采用顶部圆形按压帽与下部柱状本体结合的造型，按压帽边缘带有下沉式限位台阶，既可以避免按压过程中帽体偏摆，也能在面板外侧形成规整的视觉边界。本体中段设计有一圈径向凸起的定位法兰，安装时法兰贴合面板外侧，卡爪从面板孔穿入后在背面自动胀开，将整个开关牢牢固定在板面上，无需额外螺母或紧固件。下部伸出的接线端子采用直插式焊脚布局，适合直接焊接在PCB板上，也可配合导线压接后接入线束，端子之间的间距经过规整排布，能够避免焊锡桥接，降低装配不良率。

　　功能层面，这类按钮多用于12V等级的直流控制回路，可承担信号触发、继电器线圈驱动、小功率负载直接通断等任务。内部触点的行程设计偏短，按压反馈清晰，操作时不需要施加过大的按压力，适合频繁点动的工况。按压帽与本体之间的配合间隙控制在合理范围内，既保证动作顺畅，又能减少日常使用中粉尘从缝隙进入本体内部的概率，适配普通工业车间、实验台、设备操作位等非强腐蚀、非高防护要求的场景。

　　设计这类元件的三维模型时，首先要锁定的是面板开孔边界。卡装结构对孔径公差较为敏感，开孔过大将导致开关松动、按压时窜动，开孔过小则会造成卡爪无法完全胀开，装配后容易脱出。建模过程中需要准确定义中段法兰直径、卡爪自然状态外径以及卡爪受压后的收缩尺寸，把安装所需的面板厚度范围也通过结构特征体现出来，保证虚拟装配时能够真实模拟卡入过程。顶部按压帽的直径与突出面板高度同样需要重点控制，突出量过小不便于手指按压，过大则容易在设备搬运、擦拭过程中被误碰，通常会在帽体周围预留足够的手指操作空间，同时与周边其他按钮、指示灯保持安全间距，避免相邻操作干涉。

　　下部端子的位置度直接影响PCB焊接可行性，建模时需以本体轴线为基准统一标注端子中心距，端子截面尺寸与长度要匹配常规焊盘孔径和波峰焊工艺要求。对于结构工程师而言，将该模型导入设备整体装配后，还需要同步检查按钮后方的预留深度，确保接线后导线或PCB不会与设备内部的其他支架、元器件发生挤压；同时要核对按压帽顶面与设备面板的齐平关系，使整排操作件在外观上保持一致。

　　在实际选型应用中，这类按钮往往不是孤立存在的，它会和指示灯、旋钮、急停按钮等共同构成操作界面。其简洁的圆柱外形能够适应圆形开孔阵列布局，黑色外观也便于与不同颜色的设备面板搭配。模型中体现的分模线、卡爪切口、端子根部加强等细节，能够帮助结构设计人员判断模具成型可行性与零件强度，而不是仅仅停留在外观示意层面。通过完整的三维结构数据，可以在开模或采购前完成干涉检查、开孔图输出、人机操作校核等工作，减少后期样机反复修改的成本。
