激光切割头空气辅助导流喷嘴结构

　　该喷嘴主要面向桌面级激光雕刻与切割设备的气路辅助改造，安装位置位于激光二极管散热器底部，作用是在激光束作用区域形成定向气流，及时带走加工产生的烟尘、碎屑与局部热量，减少烟雾附着在透镜或出光口附近造成的能量衰减，同时降低材料表面因热量积聚而产生的焦黑、卷边现象。在薄木片、纸板、亚克力、皮革等常见非金属材料加工中，稳定的空气流场能够明显改善切边质量，尤其在连续切割细窄轮廓时，可避免烟气在工件表面滞留形成阴影，也能降低碎屑反弹污染光学元件的概率。

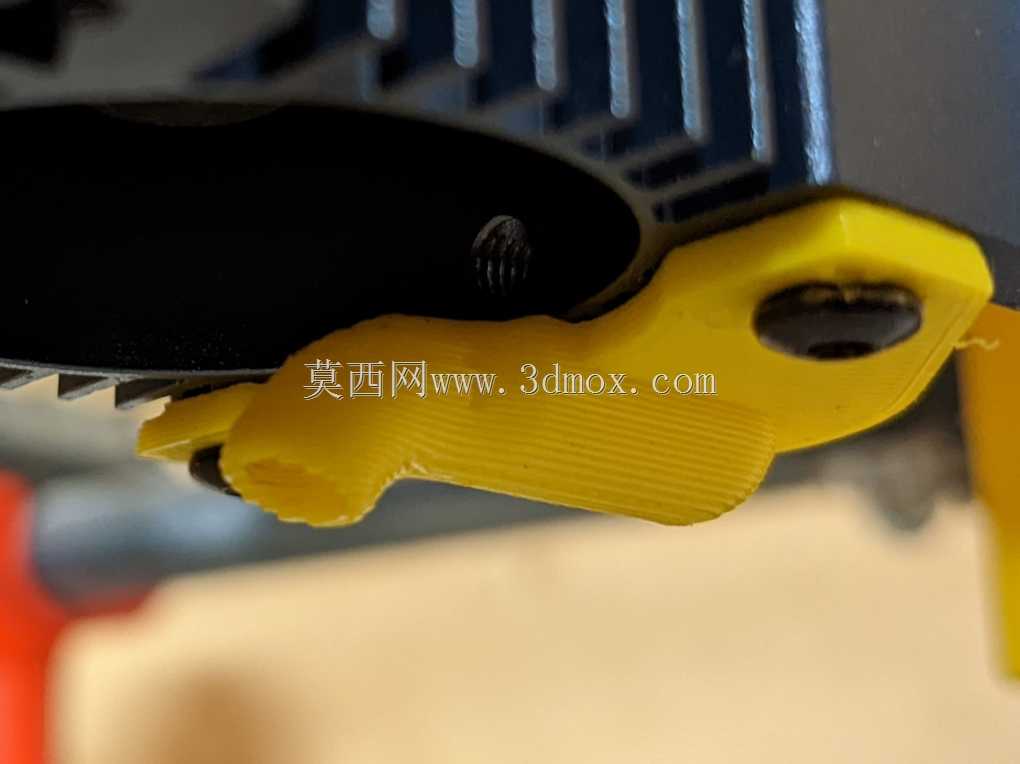

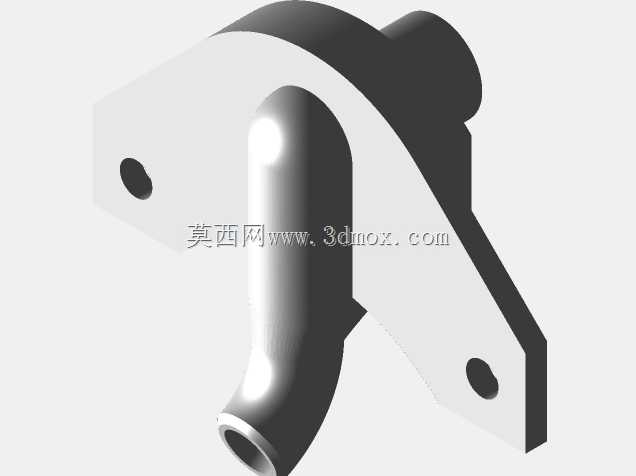

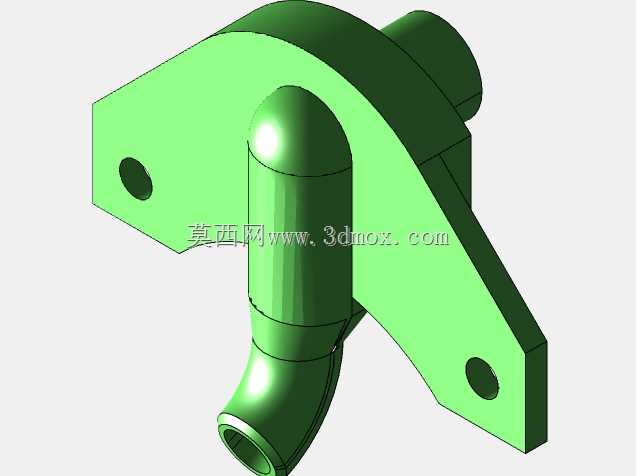

　　结构设计以散热器底部已有螺纹孔为安装基准，不需要对原有激光模组进行大规模改动。喷嘴主体采用贴合适配的悬臂式造型，一端通过紧固件锁定在散热器下方，另一端延伸至激光出射路径附近，形成靠近加工点的气流出口。这种布置方式兼顾了安装可达性与气路效率：固定侧保留足够的压紧面，保证长期使用中不会因振动或气管拉扯而偏移；导流侧则尽量贴近焦点区域，使气流在到达工件表面前保持较小的扩散角。喷嘴内部通道由连接段、过渡段和出口段组成，连接段用于接入内径6mm的硅胶管，过渡段控制气流方向并减少突变阻力，出口段将气流约束为沿激光头轴向或微偏角度喷出的束流。

　　从安装边界看，设计时需要重点避让散热器本体、激光二极管外形以及下方工件的运动空间。喷嘴上部轮廓随散热器局部形状做了贴合处理，避免与散热片边缘发生干涉；下部伸出长度受到焦距限制，过长会触碰工件或影响装夹，过短则会削弱吹气效果，因此模型在固定位置、喉道高度和出口位置之间做了平衡。侧面预留的气管接口方向应便于软管走线，不能与设备横梁、拖链或限位结构相碰。对于不同厚度材料，喷嘴下缘与工件之间应保留合理间隙，使气流既能冲击加工点，又不会因距离过小造成擦碰。

　　该方案适合使用常见水族气泵作为气源。6mm硅胶管装配方便、成本低，能够提供满足轻载雕刻需求的连续气流。由于气泵压力和流量有限，喷嘴流道不宜设计成急剧扩张或复杂分叉结构，否则会造成压力损失。模型中采用较平顺的导流曲面，使气流从软管进入后逐步转向，减少紊流和噪声。出口截面尺寸也需要与气源能力匹配：截面过大，气流速度下降，除烟效果减弱；截面过小，则背压升高，气泵出力受限，还可能引起管路振动。

　　在实际建模过程中，应优先确认散热器底部螺纹孔的孔距、螺纹规格以及激光出光点相对孔位的坐标。喷嘴固定孔需要留出装配公差，避免打印或加工后因孔位偏差无法安装。若采用FDM方式制作，层纹方向可能影响气道表面粗糙度，关键内壁可适当提高打印精度或在后处理中进行简单打磨。若采用光固化工艺制作，则可获得更顺滑的流道，但需考虑材料耐温性，因为靠近激光头和加工区域时会受到一定热辐射。

　　该结构还可作为同类小型激光模组气辅设计的参考基础。通过更换出口形状、调整喷射角度或改变固定耳位置，可适配不同散热器外形和焦距。工程上判断这类喷嘴是否有效，不能只看外观是否贴近激光头，更要看气流是否准确覆盖切割前沿、是否会把烟尘吹向透镜、以及在设备全行程内是否存在干涉。该模型把安装接口、导流路径和空间避让整合在一个紧凑零件中，适用于小型激光雕刻机的改装、验证和气路结构优化。
