索尼手持摄像机水下密封防护舱结构

　　这套水下防护结构围绕索尼DCR-HC40E手持摄像机的实体包络展开，核心目标是在60米水深环境下为摄像设备提供干燥、承压、可操作的密闭空间，同时保留镜头取景、按键操控和外接补光的扩展能力。整个装置由透明观察舱、主密封筒体、端部压盖、O型密封圈、外置补光组件、安装底座和操作按钮组件构成，所有承压边界均围绕静水压力下的密封可靠性设计，没有多余装饰结构。

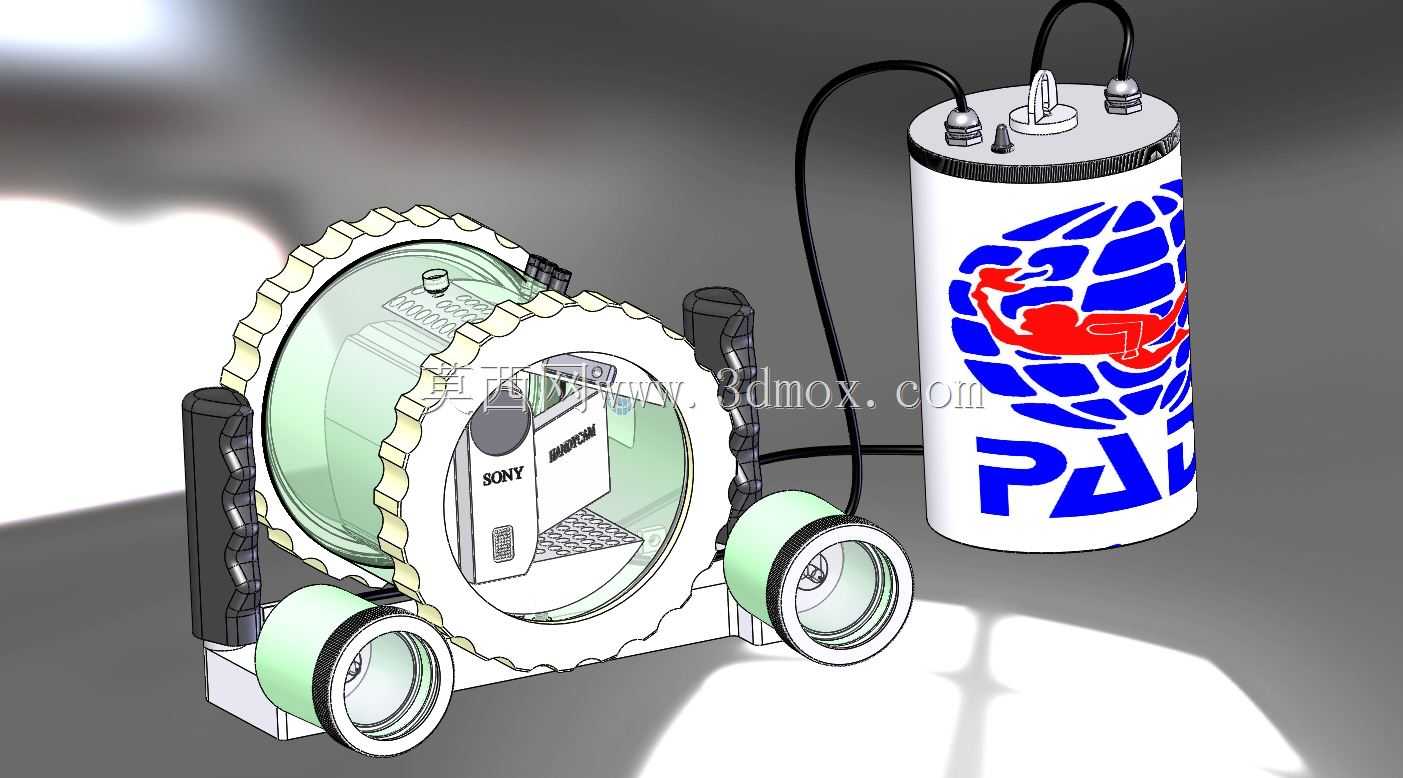

　　透明观察舱采用圆筒加平端盖的构型，圆筒段直接作为镜头前方的取景通道，避免平板视窗在边角处产生额外折射。端盖外缘设计成带防滑齿的旋转锁紧结构，齿形沿圆周均匀分布，既方便徒手拧紧，也能在戴厚潜水手套时提供足够摩擦力。压盖与筒体之间设置两道径向O型圈，装配时在圈槽内填充硅脂，既减小旋转摩擦，也能填充金属表面微观划痕形成的渗漏通道。筒体壁厚按60米水头对应的0.6兆帕外压校核，透明件选用透光率高、韧性较好的工程材料，避免脆性材料在磕碰后产生裂纹。

　　主舱体为立式圆柱密封筒，内部容纳摄像机主机及电池。筒体上端盖集成电源与视频线缆的穿舱密封接头，线缆从筒内引出后连接到侧方的外置补光单元。穿舱位置不采用简单穿孔走线，而是使用固化密封胶加压紧螺母的复合结构，让线缆外皮与金属接头之间形成环形挤压密封，防止水沿线缆编织层毛细渗入。筒身上的品牌标识区域为平面贴膜区，不破坏壳体连续性，避免在曲面上开孔或做凹陷造型造成应力集中。

　　安装底座是整套装置的承力基础，采用平板加立板的焊接式构型。平板上预留多组安装孔位，既可以通过抱箍固定在潜水员手持支架上，也能转接至水下机器人的前端负载接口。立板上固定横向操作杆，杆端对应摄像机的录制、变焦按键，杆身穿过舱壁处使用小直径O型圈做动密封，按压行程控制在3毫米以内，保证外部按压力度能够清晰传递到内部按键，同时不会因行程过大造成密封圈偏磨。底座下方还设置了一个小型横向筒状部件，内部可放置干燥剂或备用电池，端盖同样采用O型圈密封。

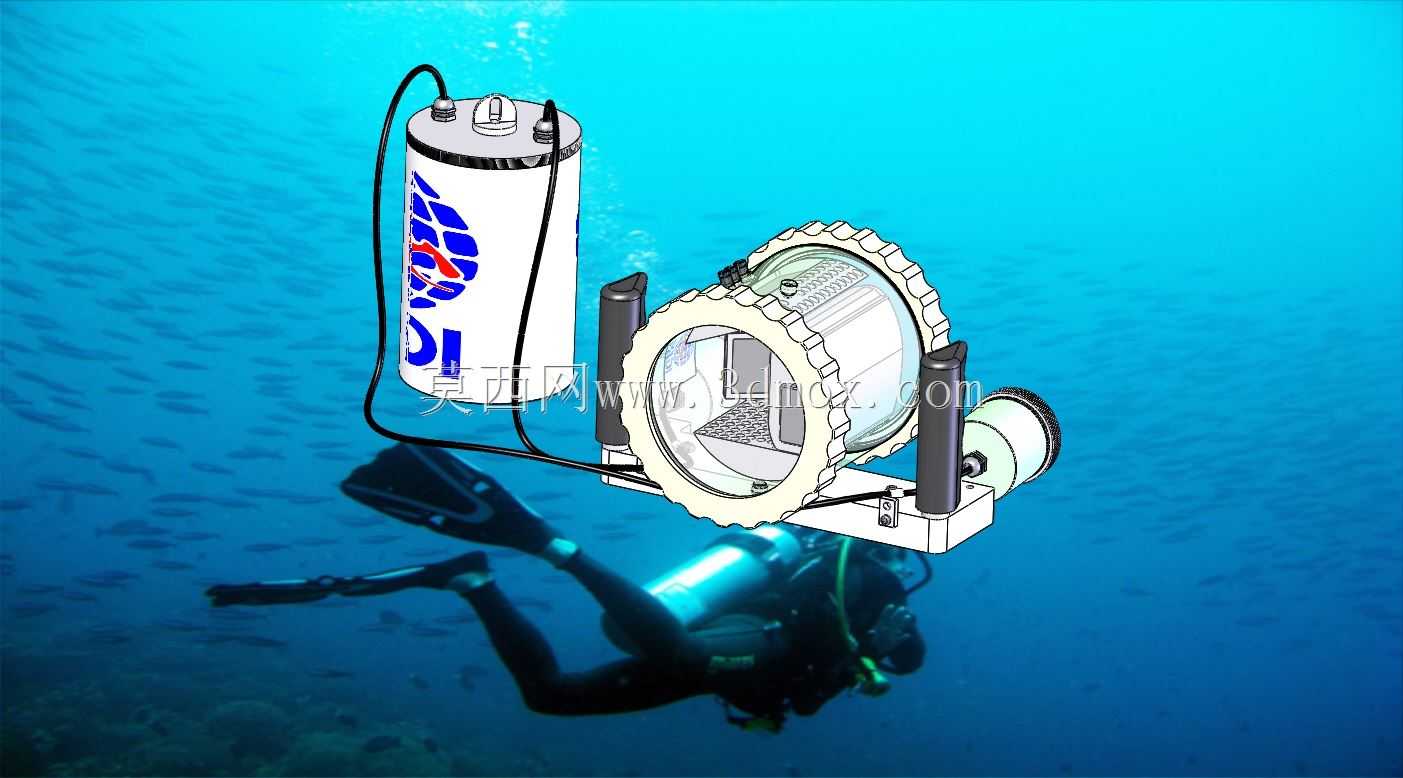

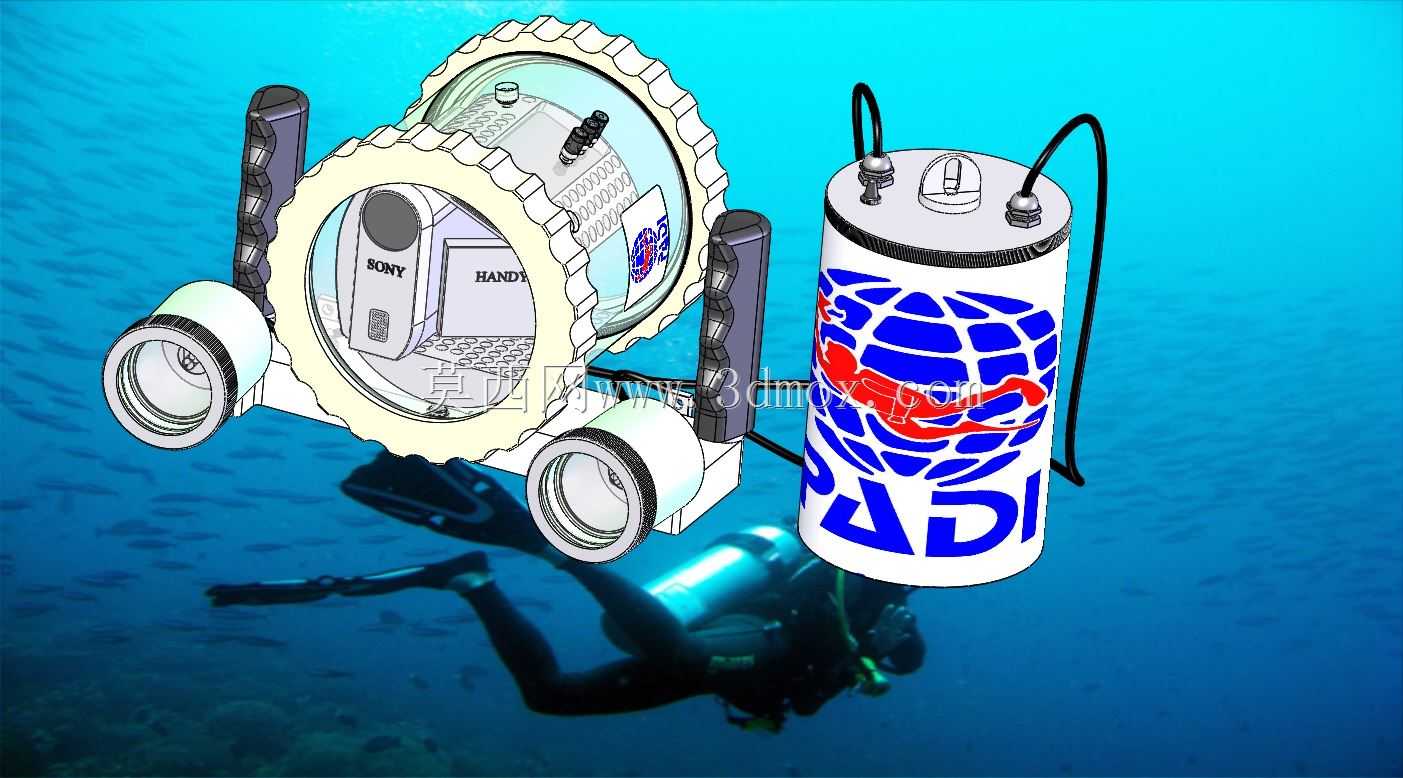

　　从安装边界看，整套装置的重心被刻意压低并靠近底座安装面，潜水员单手持握时不会出现镜头上翘。透明观察舱的轴线与摄像机镜头轴线严格同轴，装配时通过舱内的弹性缓冲垫调整摄像机位置，使镜头中心落在圆筒视场中心。缓冲垫同时吸收水下移动时的冲击，避免摄像机在硬质筒体内晃动。外置补光组件通过金属支架固定在主舱侧面，灯头角度可在小范围内调节，线缆走线沿支架边缘用扎带固定，防止水流冲刷导致线缆摆动。

　　实际水下使用中，这套结构需要重点关注开合次数对密封圈的影响。每次潜水前都要检查O型圈表面是否夹有沙粒、毛发，筒体内壁的密封面不允许有径向划痕。旋转压盖时应沿圆周均匀施力，不能单边锁紧，否则端盖倾斜会使密封圈压缩量不均。60米水深下，外压会辅助压紧密封圈，因此浅水区的密封测试不能完全替代深水环境，装配完成后通常先在浅水区域静置数分钟，确认观察窗内壁无雾气、舱内无渗水后再继续下潜。

　　结构建模时需要特别处理透明件与金属件的配合公差。筒体端部的密封槽宽度、深度直接决定密封圈压缩率，槽口倒角必须光滑，避免切开橡胶圈。旋转锁紧齿的根部要做圆角，防止反复拧紧时齿根开裂。底座上的安装孔间距要与常见水下支架的孔位匹配，同时留出扳手空间。外置补光部件的连接线缆要预留弯曲半径，不能在舱盖开合时被硬拉扯。整个装置没有复杂曲面，加工以车削和简单铣削为主，维护时只需更换标准规格的O型圈，适合个人自制和小批量改进。
