人体红外感应模块PIR-HC-SR501结构设计

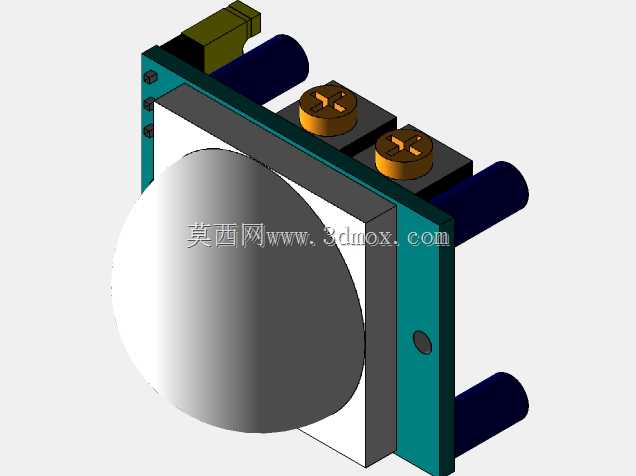

　　这款PIR-HC-SR501人体红外感应模块的三维结构，完整还原了市面主流被动式红外探测单元的物理形态。从模型中可以看到，模块核心由PCB基板、热释电探测头、半球形菲涅尔透镜、两只可调电位器、外接排针以及固定支架组成，整体布局紧凑，是嵌入式安防与自动控制领域极为常见的传感部件。

　　在实际工程应用中，这类模块常被嵌入楼道感应灯、自动门触发装置、安防入侵探测器、智能家电唤醒系统以及非接触式自动冲水设备中。它依靠探测人体发出的特定波长红外辐射变化来输出触发信号，不需要主动发射探测波束，因此整机功耗极低，非常适合电池供电的长期值守场景。结构设计时必须优先保证透镜前方无遮挡，探测视场不能被外壳立柱或装饰件阻挡，否则会直接削弱感应距离与角度范围。

　　从外形尺寸与安装边界来看，模型呈现的模块主体为矩形电路板，前端通过支架固定白色半球形菲涅尔透镜。透镜突出于板边，形成主要的光学探测面；板上两只橙色电位器分别用于调节感应灵敏度与输出延时，调试时需要螺丝刀从壳体预留孔伸入操作，因此外壳开孔位置必须与电位器轴心严格对齐。板侧引出的三枚排针定义了电源、地与信号输出，布线时要注意接插件插拔空间，避免与外壳内壁或相邻元器件干涉。

　　设计思路上，模块采用立式透镜支架将热释电探头抬高至透镜焦点附近，使红外能量能够更有效地汇聚到探测元表面。支架两侧的深蓝色圆柱为安装定位柱，既可以在整机壳体中起到限位作用，也能缓冲装配时的侧向压力。板端预留的固定孔位支持螺丝锁附，适合在狭小设备腔体内做刚性固定；若应用于振动较强的设备，还可在固定点增加减震垫，避免机械振动引发误触发。

　　结构建模过程中，透镜的球面曲率、支架壁厚与电位器高度是需要重点控制的尺寸。透镜与探头之间的距离直接决定光学聚焦效果，过近会压缩视场角，过远则降低信号强度；电位器顶部到外壳内表面的间隙要兼顾调节行程与防护等级，间隙过大容易落入灰尘，过小则旋钮无法转动。排针的伸出长度也需结合母座高度与线束弯折半径校核，保证装配后连接器不承受额外应力。

　　从设备选型角度看，该模块适合安装在人员活动路径的侧前方，探测面朝向人体移动方向，避免正对暖气、空调出风口或阳光直射区域。结构工程师在整机外壳设计时，应为透镜区域保留红外透过窗口，窗口材料优先选用普通PE或专用红外透波材料，金属与深色厚塑料会明显衰减信号。模型中各元件的相对位置清晰，可直接用于干涉检查、安装孔位规划以及外壳开窗设计，帮助设计人员在样机阶段快速评估模块在整机内部的布置可行性。
