iPad壁挂式悬臂支撑支架结构设计

　　该结构为面向平板终端壁挂使用场景设计的悬臂式支撑装置，核心承载对象为iPad类平板设备，整体采用墙面固定加多段铰接悬臂的布局形式，可在不占用桌面、操作台空间的前提下，为平板设备提供稳定的点位支撑与多维度姿态调节能力。这类支撑结构常见于工业工位人机交互终端、医疗设备旁的信息录入点位、演播室提词辅助工位、展厅互动查询终端以及小型影视制作现场的监看点位，尤其适合需要将平板悬空架设、避开地面人员走动与设备摆放区域的使用场景。

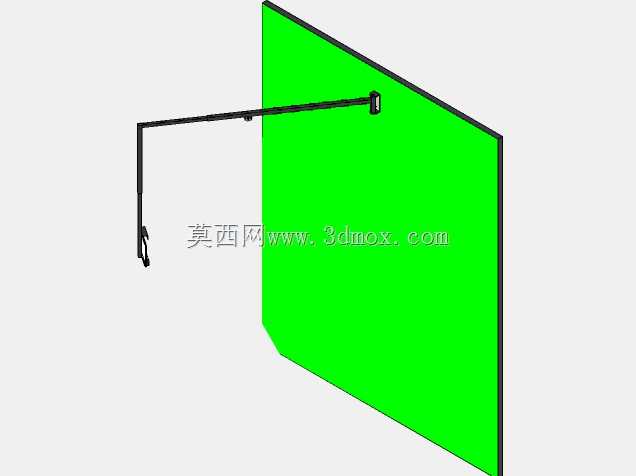

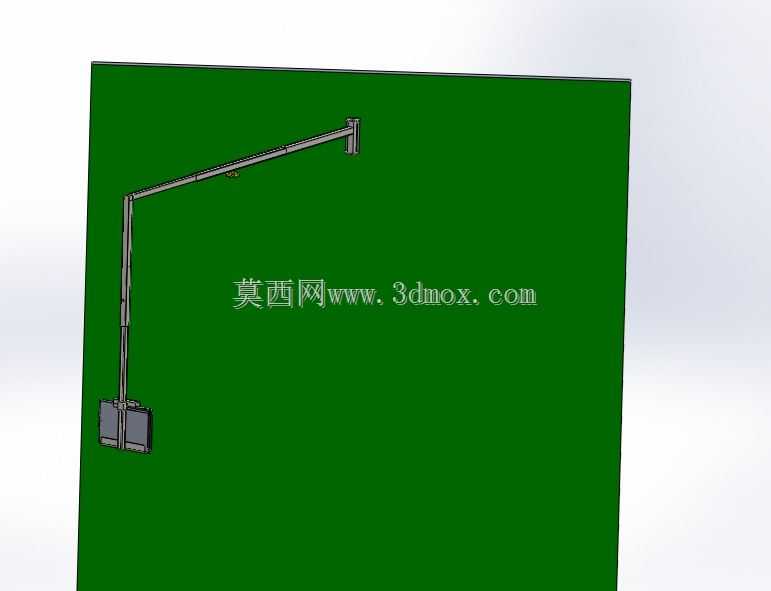

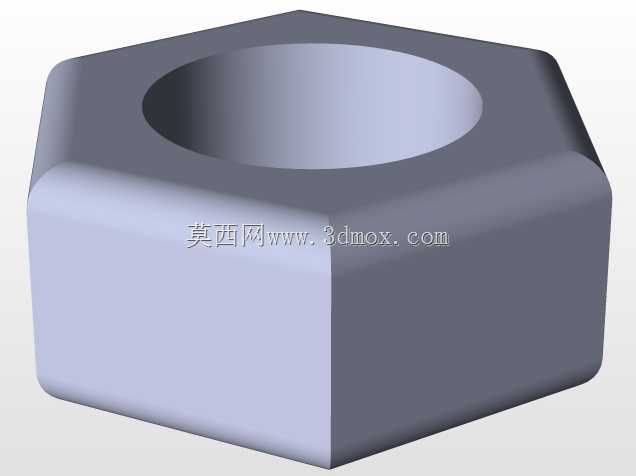

　　从实际功能层面看，整套装置分为墙面固定座、垂直延伸臂、水平转向臂、终端承载盒四个核心部分。墙面固定座承担全部载荷的传递作用，需将悬臂受载产生的倾覆力矩、竖直方向重力直接传导至墙体基体，设计时需匹配不同墙体的锚固条件，在固定座上预留多组安装孔位，孔位间距避开墙内常见管线排布区间，同时保证固定座与墙面的贴合面具备足够的平面度，避免安装后出现悬臂初始偏斜。垂直延伸臂采用分段式套接结构，可根据安装点位的高度需求调整竖直方向的伸出长度，臂体内部预留走线空间，平板的充电线、数据传输线可完全收纳于臂体空腔内，避免线缆外露缠绕、干扰周边设备操作。

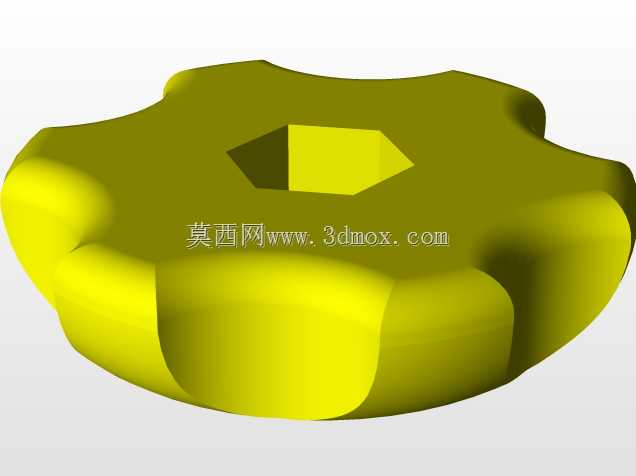

　　水平转向臂与垂直臂之间采用铰接转轴连接，转轴处设置阻尼调节结构，可根据承载平板的实际重量调整转动阻尼，既保证臂段转动时顺滑无卡滞，又能在姿态调整完成后无额外锁止操作即可保持当前位置，不会因自身重力出现下垂、位移。水平臂末端与终端承载盒的连接位同样设置旋转关节，支持承载盒在水平面上360度旋转、在垂直面上进行俯仰角度调节，使用者可根据站立、坐姿等不同操作高度，随意调整平板的屏幕朝向与倾斜角度，无需重新拆装墙面固定结构。终端承载盒采用半包式结构，边框完全贴合iPad的侧边轮廓，在对应按键、接口的位置预留精准避让缺口，不会遮挡平板的充电口、扬声器与功能按键，承载盒背部设置快拆结构，可在需要手持使用平板时快速将设备从支架上取下，无需拆卸整体支架。

　　设计过程中优先控制臂体的整体刚性，在保证壁厚均匀、适配钣金折弯或型材挤出加工工艺的前提下，对臂体截面做加强处理，避免悬臂伸出至最大长度时，末端承载平板出现明显的抖动、下沉。各铰接位置的转轴均采用径向受力匹配的规格，保证长期反复调节后不会出现转轴旷量，臂体的所有外露棱边均做倒钝处理，避免操作人员调整姿态时被锐边划伤。安装边界方面，整套支架收拢状态下贴墙距离较小，不会过度突出墙面影响通道通行，最大伸展长度可覆盖墙面固定座前方一定范围内的操作空间，垂直方向的调节区间可适配不同身高使用者的视线高度，安装时只需保证墙面固定座的安装基面具备足够承载强度，即可完成整套装置的部署，无需额外在地面设置支撑结构。
