固态继电器保护壳体结构设计

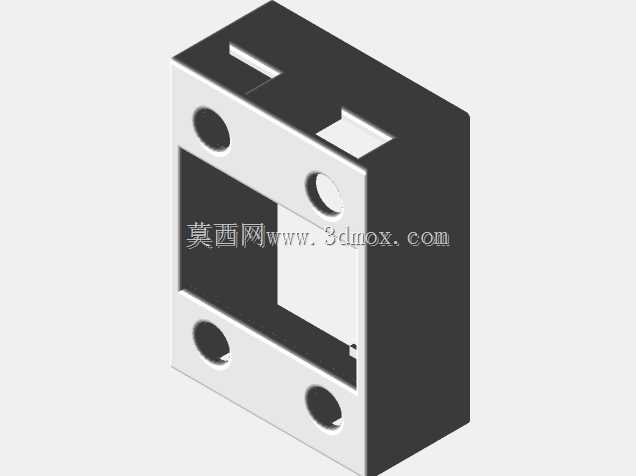

　　在工业电控柜的装配场景里，固态继电器的防护一直是结构设计容易忽略的细节，这款50DA规格的固态继电器保护件，正是针对柜内密集布线、相邻元件磕碰、积尘受潮等实际问题开发的配套结构。从整机布局来看，该保护件采用半包覆式结构，主体预留出继电器的散热与接线空间，不会因为加装防护件影响固态继电器本身的载流散热效率，这一点在大电流固态继电器的应用中尤为关键——50A等级的固态继电器工作时自身会产生一定热量，若防护结构完全封死主体，会直接导致元件结温升高，缩短使用寿命，甚至触发过热保护。

　　该保护件的四个角位预留了贯通安装孔，孔位的位置完全匹配常规50DA固态继电器的本体安装孔距，现场装配时不需要额外在安装板上重新打孔，可直接与继电器本体共用安装紧固件，既减少了柜内的加工工序，也能保证防护件与继电器本体的相对位置固定，不会因为设备运行过程中的振动出现移位、松脱。防护件的正面预留了方形开窗，开窗位置正对固态继电器的状态指示区域，运维人员在柜外巡检时，不需要拆卸防护件就能直接观察继电器的工作状态，判断负载是否正常接通，这一设计完全贴合工厂电控运维的实际操作习惯，避免了日常巡检反复拆件的麻烦。

　　从结构细节来看，保护件的侧壁做了加厚处理，边缘位置没有尖锐的毛刺棱角，在柜内人工布线、检修的过程中，不会刮伤导线的绝缘层，也能避免操作人员被锐边划伤。防护件的顶部预留了两处卡槽结构，可用于固定线束扎带，将继电器周边的输入输出控制线规整收纳，让柜内布线更加整齐，同时也能避免导线直接搭在继电器的散热表面，防止导线绝缘层长期受热老化。

　　在不同的应用场景中，这款保护件的适配性也经过了考量：在自动化生产线的控制柜内，元件排布密度高，相邻接触器、端子排的距离很近，保护件可以隔绝固态继电器的带电接线端，避免检修过程中工具误触引发短路；在小型专用设备的电控盒内，空间紧凑、走线复杂，保护件可以将继电器与周边的传感器线束、通讯线缆物理隔开，减少大电流通断过程中对弱电信号的干扰；在粉尘较多的加工车间场景中，半包结构可以阻挡大部分金属粉尘、切削液雾滴附着在继电器的接线端子位置，降低端子锈蚀、接触不良的故障概率。

　　设计过程中，工程师没有一味追求全密封的防护效果，而是在防护性能和散热需求之间做了平衡：保护件与继电器本体之间预留了均匀的空气流通间隙，继电器工作时产生的热量可以通过间隙自然对流散出，不会在防护件内部形成热积聚。安装孔的孔径设计兼容M4与M5两种常用的电气安装螺丝，不管是设备原厂装配还是旧设备的后期改造，都可以直接适配，不需要额外更换紧固件。保护件的整体外形方正，没有多余的外凸结构，在并排安装多台固态继电器时，可以紧密排布，不会额外占用柜内的安装空间，对于安装位紧张的多回路温控柜、多路加热控制柜来说，这一特性可以有效提升柜内的空间利用率。

　　从三维建模的角度来看，该结构的所有特征都采用参数化建模方式搭建，安装孔距、开窗尺寸、侧壁厚度都可以根据不同电流等级的固态继电器尺寸快速调整，衍生出适配25DA、75DA等不同规格的同系列保护件，不需要重新绘制整体结构，大幅缩短了同系列产品的开发周期。建模过程中所有的配合面都预留了合理的装配公差，保护件与继电器本体装配时不会出现卡滞，也不会因为间隙过大出现晃动，完全满足工业电气元件的装配精度要求。
