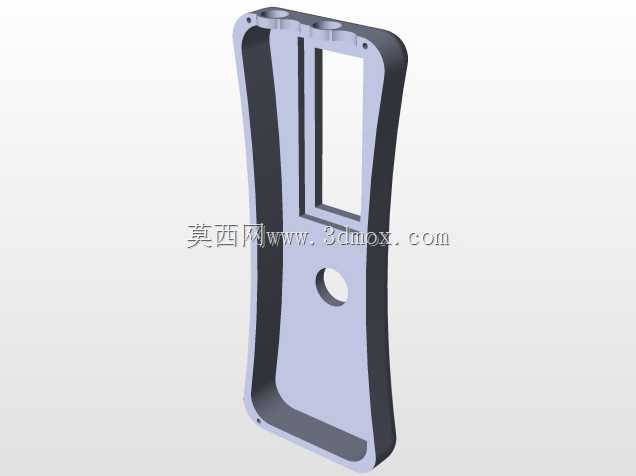

太阳能辐照度检测手持模块结构设计

　　这款手持检测模块的核心用途是通过单元太阳能电池完成辐照度数值计算，整体结构围绕户外光伏电站巡检、分布式光伏板效验、教学实验实测等场景搭建。从实际使用逻辑来看，运维人员在连片光伏阵列中排查组件衰减时，不需要携带笨重的台式检测设备，单手握持该模块即可逐点采集板面受光数据，机身收窄的腰线刚好贴合掌心握持弧度，长时间逐排巡检也不会出现硌手的问题。模块顶部预留的四个开孔对应内部传感单元的接线与校准点位，日常使用时由密封胶圈封堵，仅在校准或内部检修时通过专用工具开启，既避免户外扬尘、露水侵入腔体，也不会额外增加外壳的分体接缝数量。正面长条形开槽内嵌显示区域，开槽边缘做了下沉台阶设计，装配时显示面板从内侧嵌入后，台阶面可承托面板背部的泡棉胶层，

　　让屏幕表面与外壳正面保持齐平，既减少户外强光下的边框反光，也能避免擦拭表面积灰时刮花屏幕边缘。机身下部的弧形开孔是挂绳穿孔位，孔位边缘做了R2圆角过渡，穿入尼龙挂绳后不会因为反复拉扯出现应力发白，在高空屋面作业时，挂绳可套在手腕处，防止模块脱手坠落。结构设计阶段优先考虑了腔体内部的堆叠空间，外壳内部预留了太阳能传感板、主控电路板、纽扣电池仓三个独立安装柱位，所有柱位的高度差经过匹配，装配时电路板自上而下锁附，不需要额外增加支撑垫块，减少零散零件数量。外壳侧壁做了1.5度的拔模斜度，对应量产时的注塑成型工艺，外壁没有突兀的倒扣结构，前后壳通过周圈的卡扣配合底部一颗螺丝固定，拆装维护时不需要撬开周圈接缝，避免外壳边缘出现撬痕。

　　从安装边界来看，该模块属于独立手持终端，不需要固定在光伏支架或设备柜体上，自身外形尺寸控制在单手握持范围内，宽度不超过掌心跨度，厚度可轻松放入工装口袋，顶部传感面的开孔位置与内部太阳能电池的受光角度完全对应，使用时将模块顶部对准光源方向即可完成采集，不需要额外调整角度。外壳的所有棱边都做了倒钝处理，没有尖锐边角，在搬运或手持移动过程中不会刮伤光伏板表面的钢化玻璃，也不会勾挂工装衣物。内部电路板的固定柱周边设计了加强筋，从柱根延伸至壳体内壁，即便模块从工作台高度意外跌落，加强筋也能分散冲击力，避免柱位断裂导致电路板移位。显示窗口的长槽尺寸与显示屏的可视区域完全匹配，没有多余的边框遮挡读数，在户外强光下读数时，

　　下沉的台阶还能形成一圈微小的遮光檐，减少侧面光线对屏幕的反光干扰。模块底部的挂绳孔采用贯穿式结构，孔道内壁厚度均匀，注塑时不会出现缩痕，长期使用挂绳反复摩擦也不会磨破孔壁。整体结构没有多余的装饰性特征，所有外形特征都服务于握持手感、防护性能与内部元件安装，比如机身两侧的微弧曲面，既不是单纯的造型设计，也能让握持时手指自然贴合曲面，增加握持摩擦力，即便手上沾有灰尘或少量露水也不易打滑。
