电动长板代步车传动总成结构设计

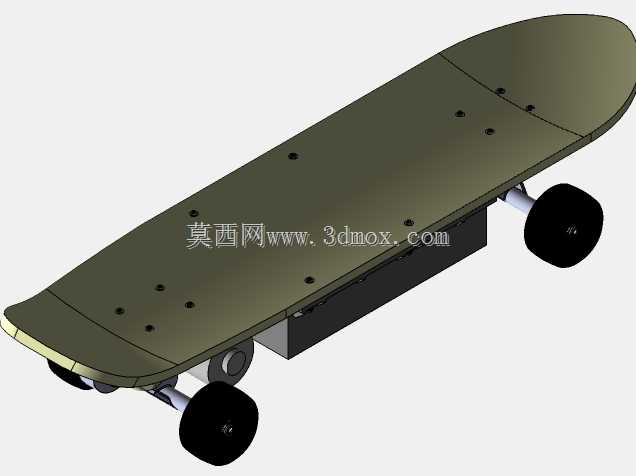

　　该套电动长板结构的核心设计目标，是在传统长板的板面安装边界内，集成动力输出、轮边减速、载荷承载与转向适配功能，整套传动与轮组部件全部布置在板面下方的有限空间内，不会额外增加板面上方的凸起结构，保留长板原有的踩踏空间与滑行姿态。从实际使用场景来看，这类结构主要适配城市短途通勤、园区代步、休闲滑行等场景，相比无动力长板，不需要依靠脚蹬地提供持续动力，操作者仅通过重心调整完成转向，动力输出由配套的电控系统调控，可适配不同滑行速度与坡度路况的通行需求。

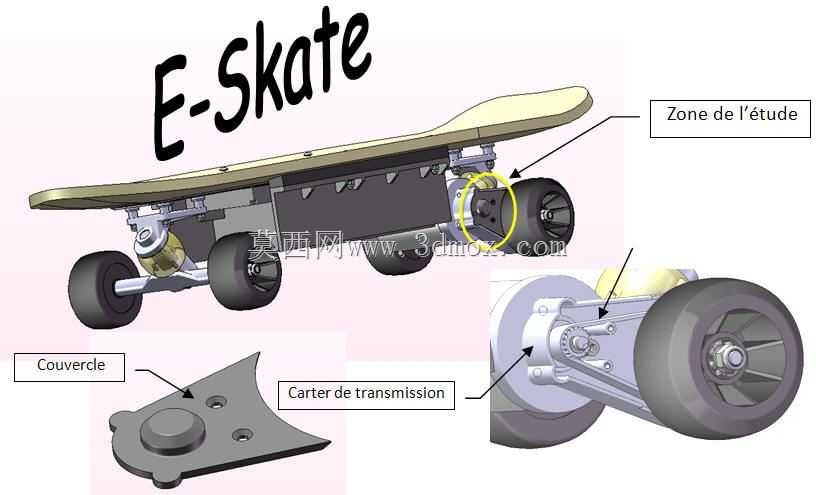

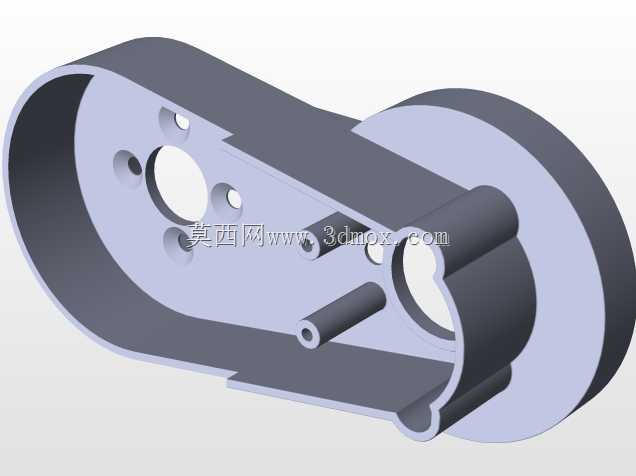

　　轮边传动区域是整套结构的设计核心，图中标注的研究区域正是轮组与传动箱的连接位置，传动箱外壳承担多重作用：一方面为内部减速齿轮、传动轴提供封闭安装空间，阻挡滑行过程中卷起的泥沙、积水进入传动啮合面，降低传动部件的磨损速率；另一方面作为轮轴与板面悬挂的连接载体，承受滑行过程中来自路面的冲击载荷，包括过减速带的竖向冲击、转向时的横向侧向力，以及急加速、制动时的纵向扭矩。传动箱外壳的造型并非规则几何体，而是顺着轮组内侧的轮廓做了异形收边，尽可能缩小轮组与板面之间的横向占用尺寸，避免转向时轮组与板面支架发生运动干涉。

　　盖板部件作为传动箱的可拆卸端盖，设计有定位凸台与紧固孔位，凸台嵌入传动箱箱体的定位槽内，保证装配时端盖与箱体的同轴度，避免端盖偏移导致内部传动轴的支撑孔位错位。端盖与箱体的结合面可预留密封槽，加装密封垫或密封圈后实现箱体的静密封，防止内部润滑脂泄漏，同时阻挡外界杂质进入。端盖的外形贴合传动箱端部轮廓，没有多余的外凸结构，避免滑行过程中剐蹭路面障碍物，也能降低整体结构的风阻。

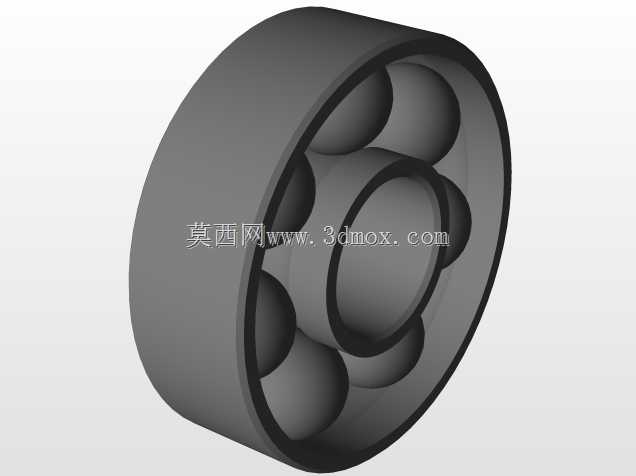

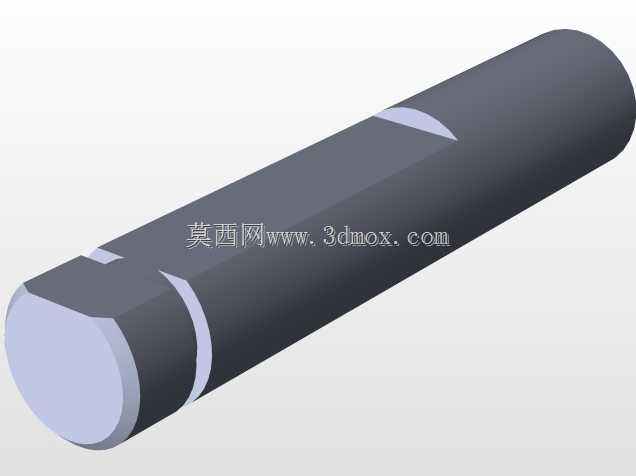

　　轮组部分采用大直径宽胎面设计，轮胎的橡胶接触面可过滤路面细小颠簸，相比硬质轮组拥有更强的抓地力，适配沥青、水泥、轻微不平整路面等多种通行路面。轮毂与传动输出轴采用止口定位加紧固件锁紧的连接方式，保证动力传递过程中轮毂与轴无相对窜动，输出轴的支撑位置布置在传动箱箱体与端盖的对应轴承位内，双支撑结构可大幅降低轴的受载挠度，避免齿轮啮合过程中出现偏载、断齿等问题。

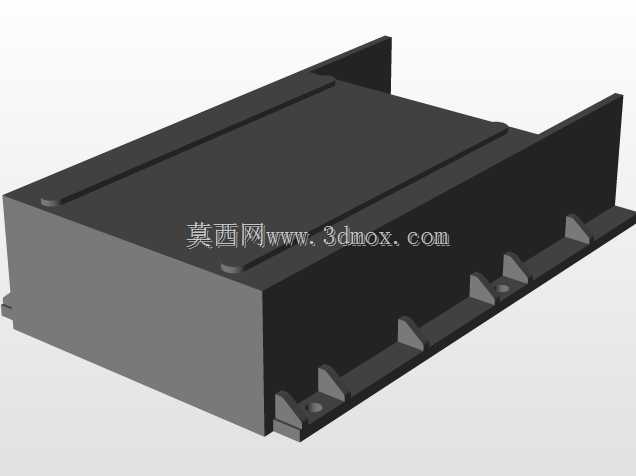

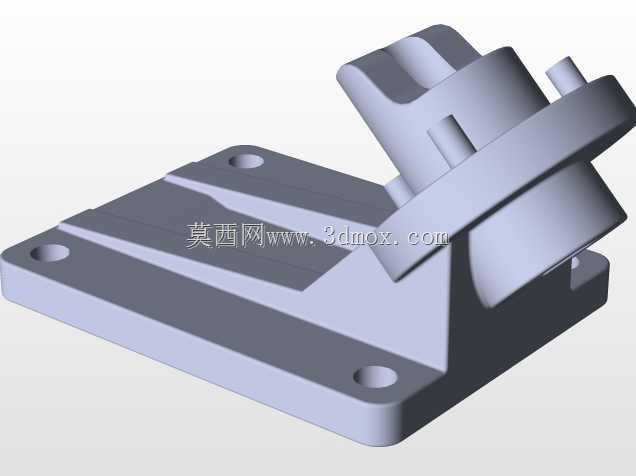

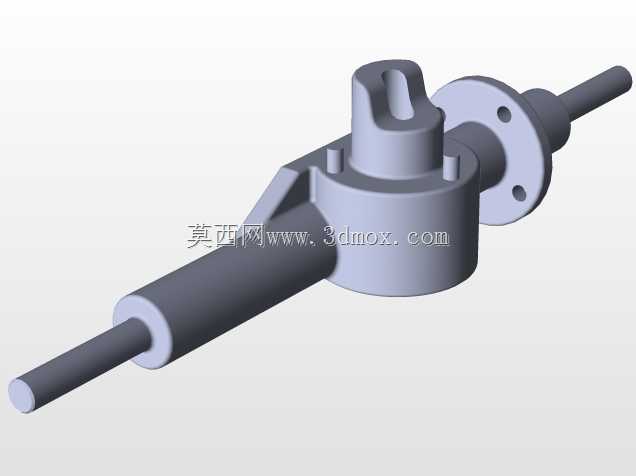

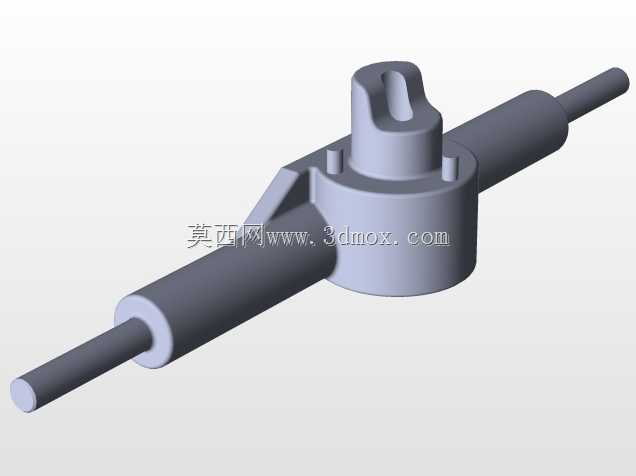

　　板面下方的主梁支架沿长板长度方向布置，既作为电池、电控元件的安装载体，也连接前后轮组的转向支架，整体重心集中在板面下方靠近地面的位置，降低整车重心高度，提升滑行过程中的稳定性。前后轮组的转向支架保留了传统长板的转向倾角设计，支架立轴带有预设后倾角，操作者向板面一侧施加重心压力时，支架会带动轮组同步偏转，实现顺滑转向，动力传动结构的布置不会干涉转向支架的正常转动行程，在最大转向角度下，传动箱、轮组与支架之间仍保留足够安全间隙。

　　从安装边界来看，整套动力总成的厚度控制在板面与地面的离地间隙范围内，在满足通过性的前提下，尽可能压缩竖向尺寸，避免过低的离地间隙导致传动箱底部剐蹭路面。所有连接孔位均按照长板通用的支架安装孔距设计，可直接适配多数常规长板板面的安装孔位，不需要对板面做额外打孔改造。传动系统的减速比设定兼顾起步扭矩与最高滑行速度，内部齿轮采用润滑脂润滑，不需要额外维护油池，减少日常使用中的保养需求，封闭的箱体结构也能适应户外多变的使用环境，避免雨水、灰尘侵蚀内部传动部件。
