改装车用三辐式铝合金轮毂结构设计

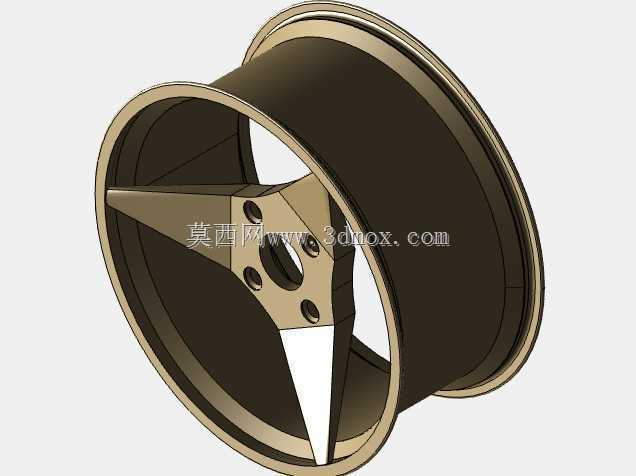

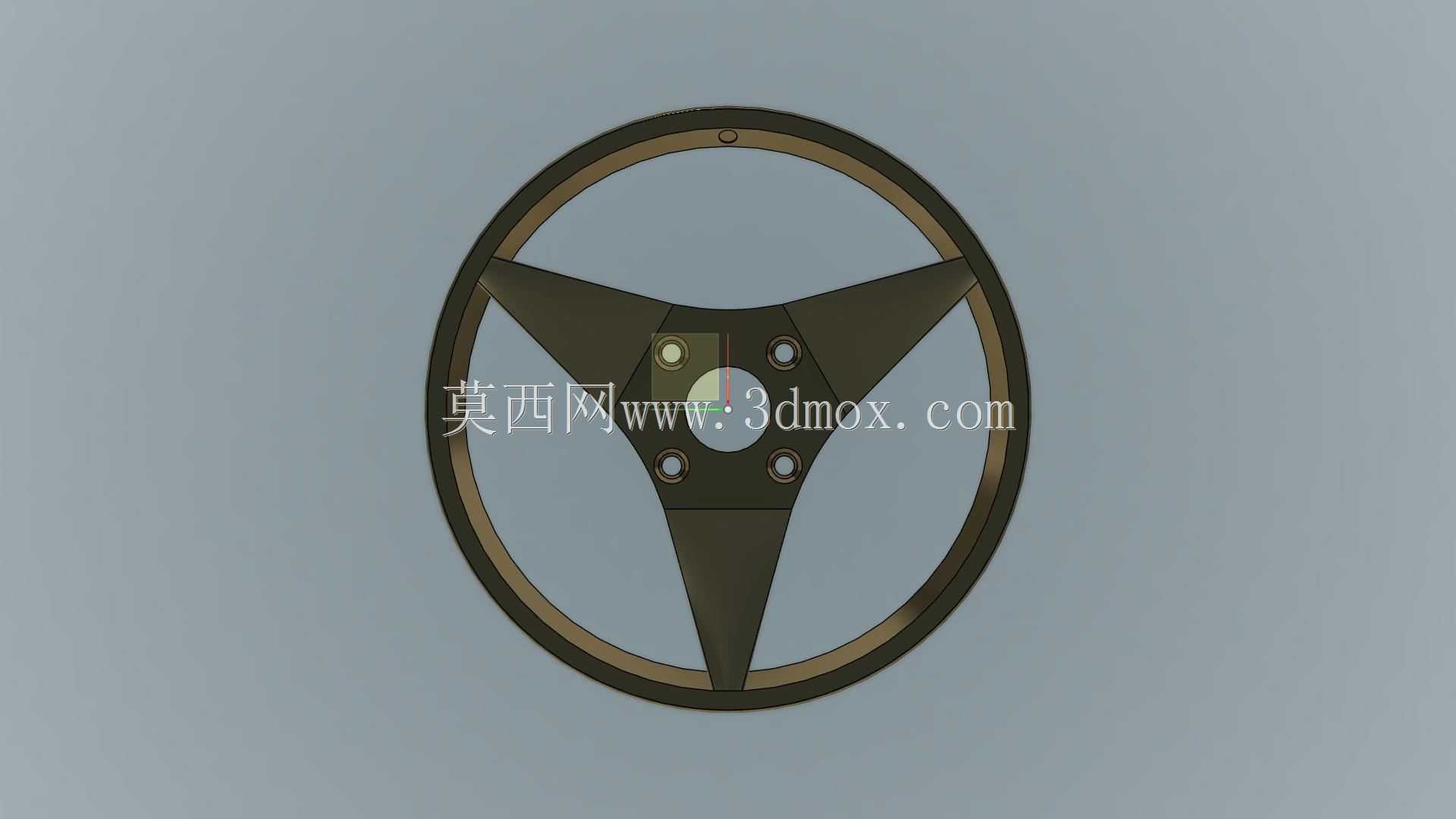

　　这套三辐轮毂面向小型后驱跑车的改装换装场景，核心适配1999年款马自达Miata这类采用4×100螺栓分布圆的轻型乘用车，轮辋规格设定为15×7，属于兼顾街道行驶与姿态改装的常用尺寸。建模过程中先从安装基准入手，中心孔周围布置四个螺栓过孔，孔位严格落在直径100mm的分度圆上，相邻孔夹角90度，中心孔直径与Miata原厂轮毂定位轴头匹配，保证装车后轮心与半轴同轴，避免高速转动出现径向跳动。轮辐采用三片式大扇面辐条布局，没有传统多辐条的细碎筋位，单根辐条从中心安装盘向外延伸至轮辋内侧唇边，辐条截面做变厚度设计：靠近中心盘区域厚度更大，承担车辆起步、制动时传递的扭矩，向外逐渐减薄以控制非簧载质量，辐条边缘做圆弧过渡，消除应力集中的尖角。

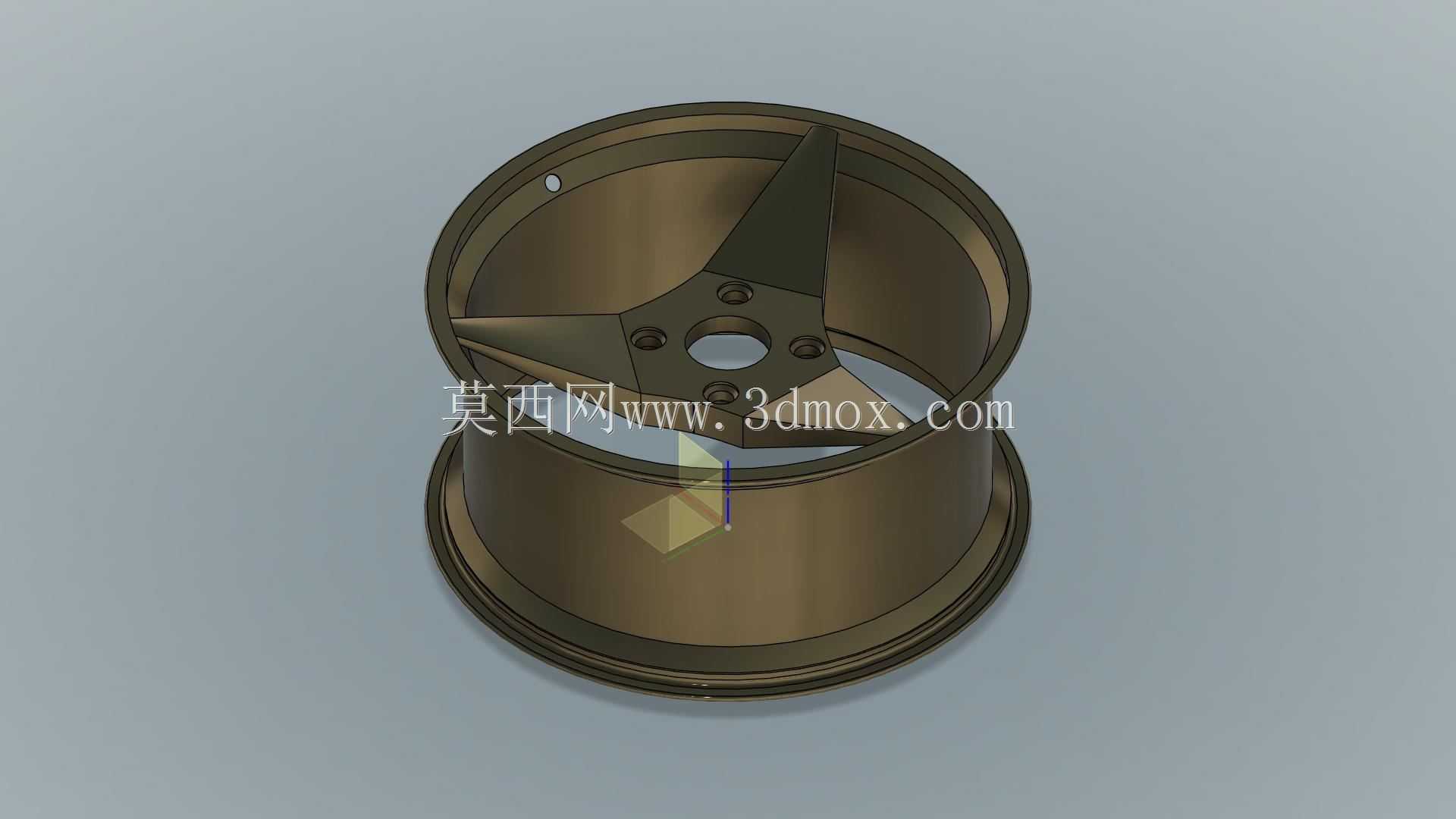

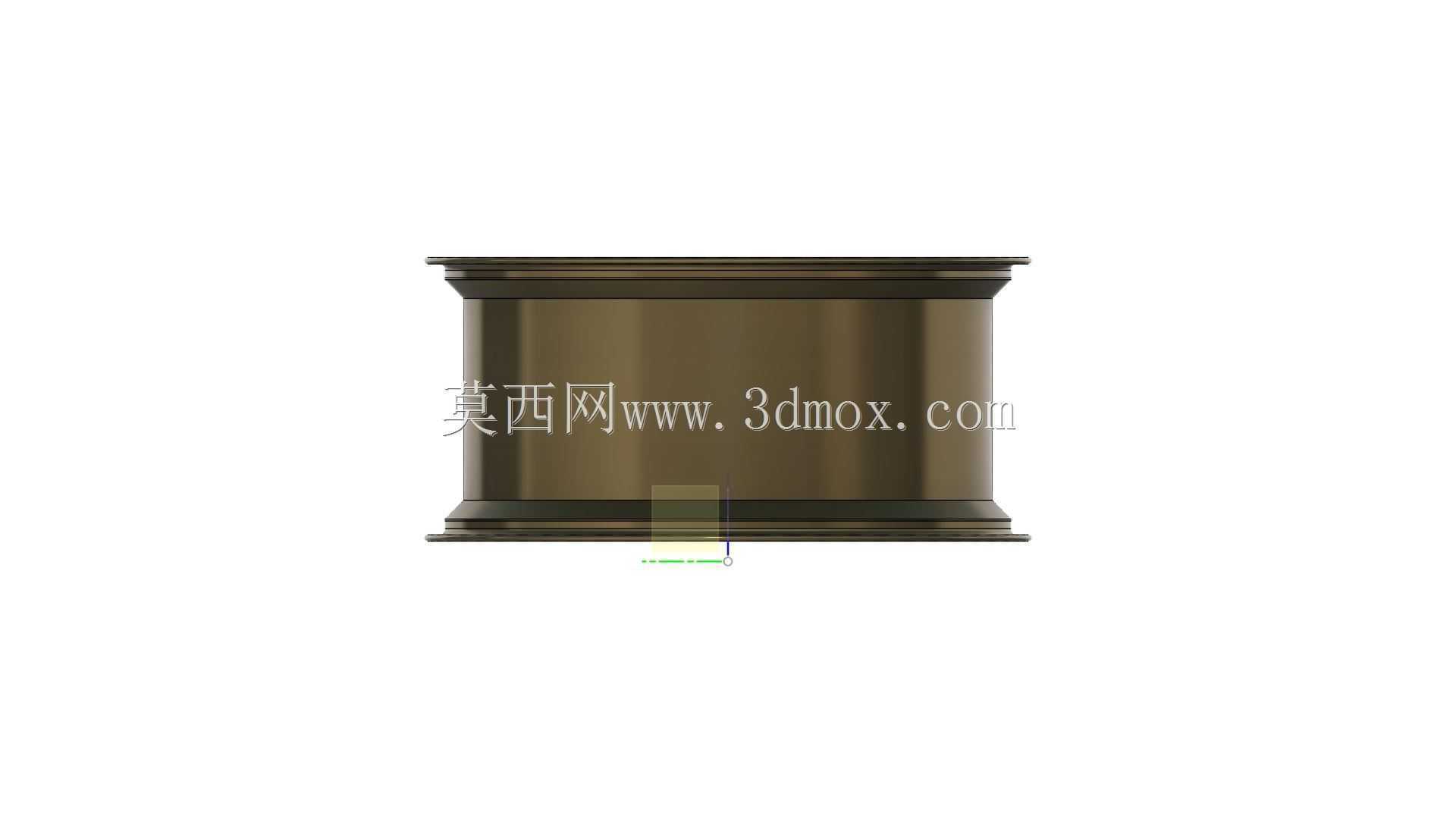

　　轮辋部分采用标准深槽轮辋结构，胎圈座直径、轮缘宽度均符合15英寸民用轮胎的安装规范，轮辋内侧预留气门嘴安装孔，位置避开辐条遮挡，方便后期充气维护。设计时重点校核了安装边界：轮辋偏距设定与原厂参数接近，避免轮胎外扩后蹭到翼子板内衬；转向打满方向时，辐条背面与刹车卡钳之间预留足够安全间隙，不需要额外加装法兰盘调整间距。这类三辐造型在90年代JDM改装风格中应用广泛，大面辐条既可以通过铸造工艺成型，也适合后续做CNC铣削加工定制，模型完整还原了轮辋卷边、中心盘沉台、螺栓孔倒角等细节，结构工程师可以直接在此基础上调整偏距、孔位，适配同螺栓规格的其他小型车型，也能作为改装件开模前的结构验证数模，检查轮胎、刹车、悬挂部件之间的装配干涉。
