卡斯特式拼接传感触头结构

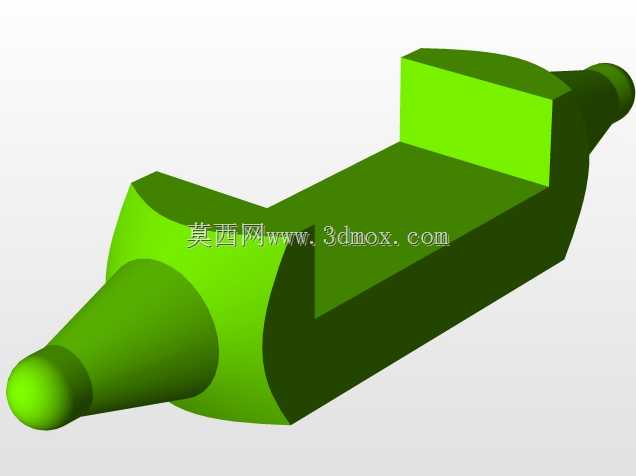

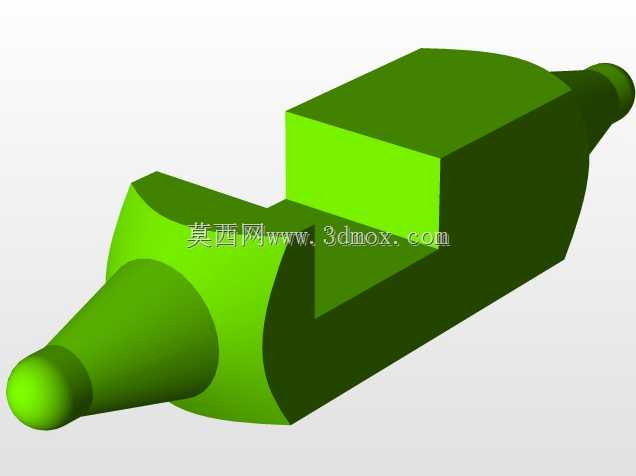

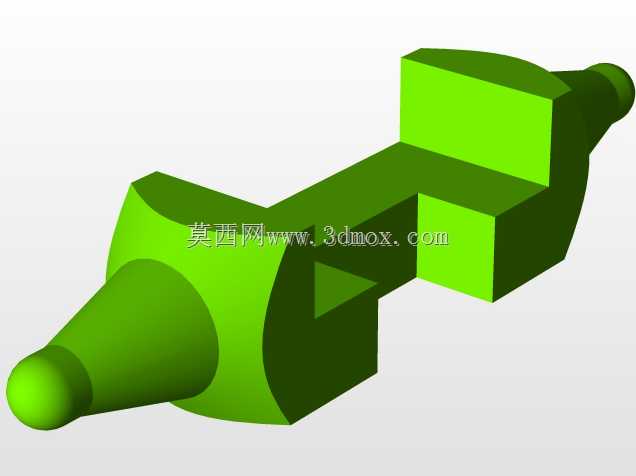

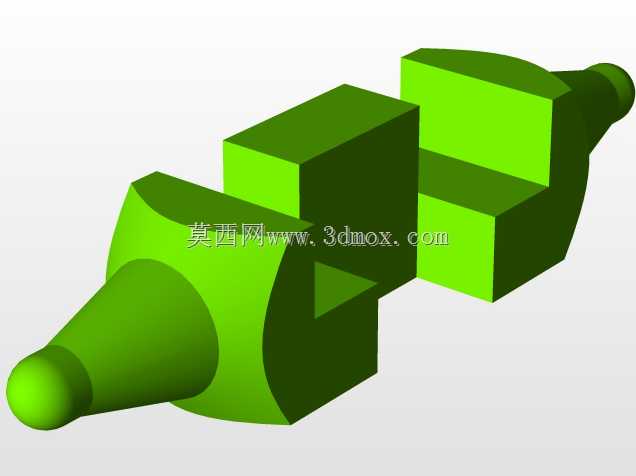

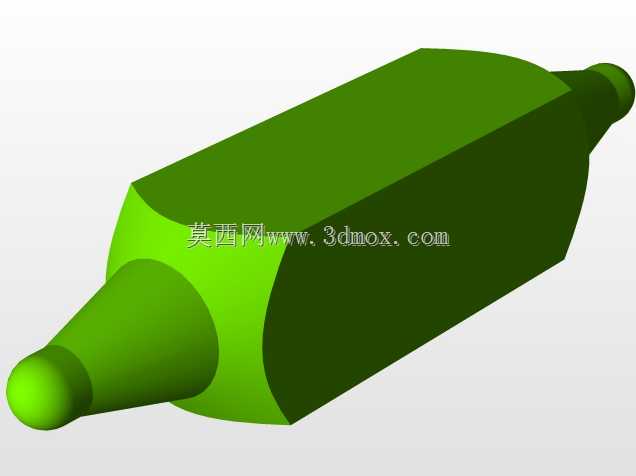

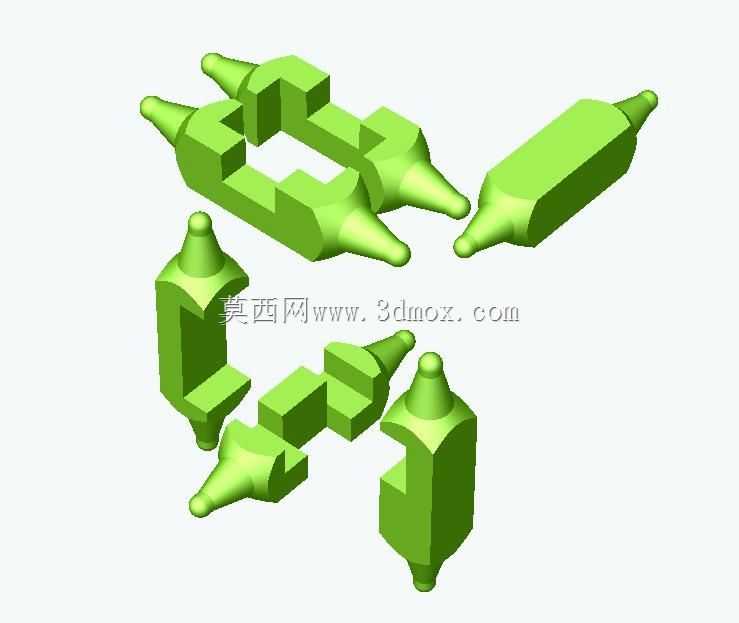

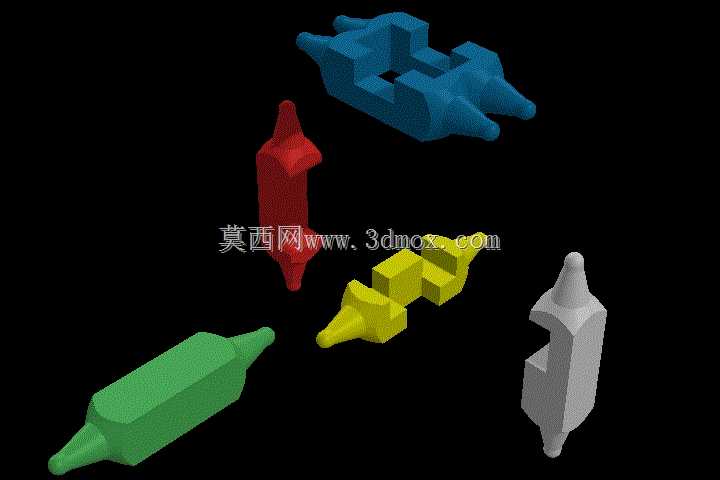

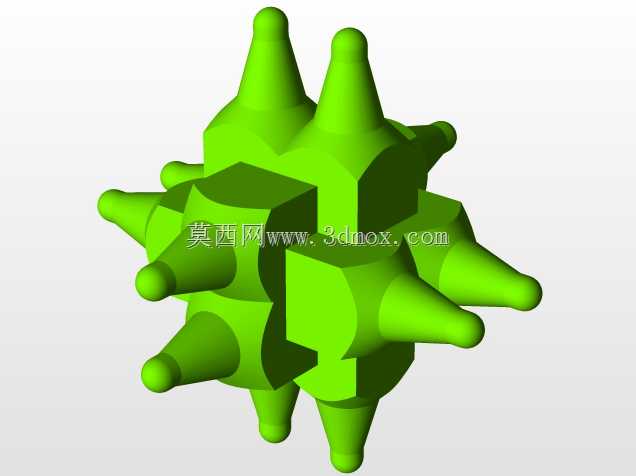

　　该结构以多件异形触头单元为核心，采用对称拆分与凹凸互锁的方式组合，适用于狭小空间内多点接触、定位触发或信号采集场景。在设备内部，这类构件常承担机械接触与位置反馈的过渡作用，端部收窄的锥状结构便于导入配合面，中部块状基体则提供足够的刚性支撑，避免接触过程中因侧向力产生偏摆。从实际装配角度看，分体式设计降低了整体成型难度，各单元可通过卡槽、止口或侧向限位完成拼合，既便于在受限腔体内分步安装，也能在局部磨损后单独更换接触段。端部轮廓经过过渡处理，接触区域受力更集中，而根部与基体连接处保留圆角，可减少应力集中并提高反复压合后的疲劳寿命。模型中各触头单元具有明显的方向差异，部分单元呈直线延伸，部分单元带有折角或台阶，这种布置并非单纯造型变化，

　　而是为了适配不同安装边界：直线段适合沿导向槽推入，折角段可避让相邻筋位，台阶面则能作为轴向定位面，控制触头进入配合腔的深度。在选型与结构校核时，需要重点关注触头尖端到安装基面的有效距离、单元拼合后的整体外廓包络，以及互锁结构在受压状态下的张开趋势。若用于触发类传感机构，触头行程末端应保留刚性抵靠面，使外力能够稳定传递至内部感应元件；若用于导电或信号接触，则表面需预留镀层或后续加工余量，三维模型中体现的实体轮廓可作为电极基座或绝缘支撑的设计基础。拼接界面的设计同样关键。凹凸配合段不宜过长，否则会增加装配阻力并累积公差；配合面过短又会导致定位不稳。合理的做法是让主承载方向穿过互锁区域，使拼合面主要承受压紧力而非剥离力，

　　同时在非承载侧设置微小间隙，吸收加工与热变形带来的尺寸偏差。端部锥角需要兼顾导入性与接触强度：锥角过小，尖端易磨损或压溃；锥角过大，则难以快速对准。块状本体上的平面可作为加工基准，也可用于与弹簧、顶杆或压板连接，形成完整的触压组件。在整机布局中，这类触头通常安装在仪表壳体、夹具定位块或自动化检测工位附近，用于确认工件是否到位、门盖是否闭合，或者作为多向定位探针的一部分。由于多个触头可按不同方向组合，该结构能够在一次动作中同时接触多个点位，减少独立传感器数量，并使触发逻辑更加直接。建模时应先确定各接触点的空间坐标，再反向推导触头单元的分块方式；分块线应避开高应力区，并尽量沿脱模或机加工方向布置，以便后续制造。安装边界方面，

　　外围需预留手指或工具操作空间，拼合后不应与壳体侧壁、线束或相邻运动件发生干涉；触头尖端则应突出安装面一定距离，保证在公差累积条件下仍能可靠接触。整体结构没有复杂曲面，特征清晰，适合用于接触式传感机构的方案验证、装配关系检查以及非标检测夹具的前期设计。
