倾斜式户外防护立柱安装支座结构

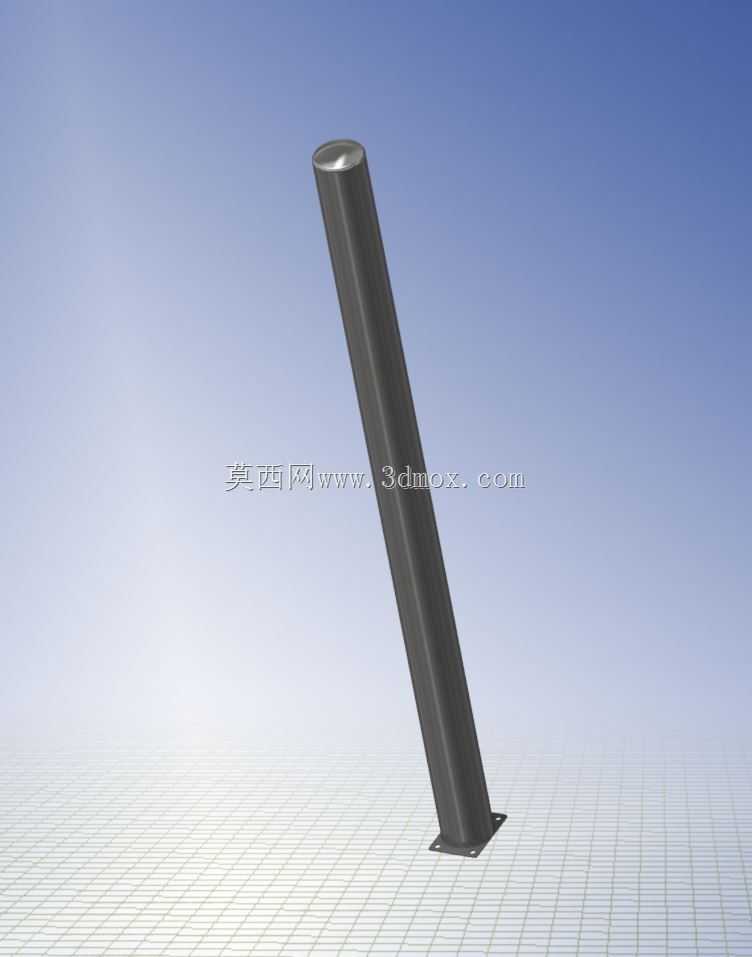

　　该构件属于现场防护与边界隔离类支撑件，整体采用细长圆管柱身配合底部方形安装板的形式，柱体相对竖直方向呈一定倾角布置，适合在通道转角、设备外缘、人行区与作业区交界处使用。倾斜姿态并非单纯造型处理，而是让柱顶受力点相对底板中心产生偏心，在受到侧向触碰或倚靠时，载荷能够更直接地传递到底板固定孔区域，避免柱根出现单纯弯矩集中。实际布点时，可沿巡检通道单侧连续设置，也可在机器人工作站外围、料架端头、叉车转弯盲区等位置单独布置，用于提示边界、承受轻微碰撞并保护后方传感器、线缆或精密设备。柱身选用等截面圆形管材，表面连续无突出棱边，人员意外剐蹭时伤害风险较低；圆管截面在各个水平方向上的抗弯能力接近，适合防护方向不固定的开放工位。顶部做封闭处理，

　　能够减少雨水、粉尘进入管内，降低内壁腐蚀概率，也避免端部开口形成安全隐患。底部方形法兰板与柱管采用焊接连接，板上预留安装孔，可通过膨胀螺栓固定于混凝土地面，或通过螺栓压板固定在钢平台格栅板上。建模时需要重点控制柱管轴线与底板平面的夹角，因为该角度直接决定柱顶投影位置和防护覆盖范围；若现场存在多条交汇通道，倾角方向应朝向主要碰撞来源。底板尺寸不宜过小，否则在侧向载荷下螺栓受拉和混凝土局部承压都会偏大；板厚则需结合柱管直径、柱高及预期冲击能量确定，过薄会在柱根焊缝周围出现板面翘曲。柱管与底板交接处可根据受力需要增设角撑或围焊角焊缝，若用于轻载警示场景，直接环绕焊接即可满足要求；若位于叉车通行区域，则应加大底板规格、

　　增加螺栓数量并校核焊缝强度。安装边界方面，需要确认柱顶不与上方桥架、风管、照明灯具或机械手运动包络发生干涉，柱底外缘距设备检修门、抽屉式电柜、物料周转区应留出操作空间。连续成排安装时，立柱间距应与防护横杆、链条或警示带的跨度匹配，避免中间挠度过大；独立安装时，应核对地面配筋或垫层厚度，防止膨胀螺栓固定在空鼓或薄弱基层上。从结构建模流程看，先建立地面基准和底板草图，按安装孔位生成孔特征，再绘制倾斜柱管轴线并扫描出主体，最后处理顶端封盖与根部焊缝区域。圆角和倒角主要集中在底板外缘与柱顶，既减少应力集中，也符合现场安全要求。该类支撑件虽然外形简单，但选型时不能只看高度和管径，还要结合地面条件、碰撞方向、连接方式以及周边设备维护空间综合判断，才能在防护可靠性与通行便利性之间取得平衡。
