100x100不锈钢方形地漏排水构件

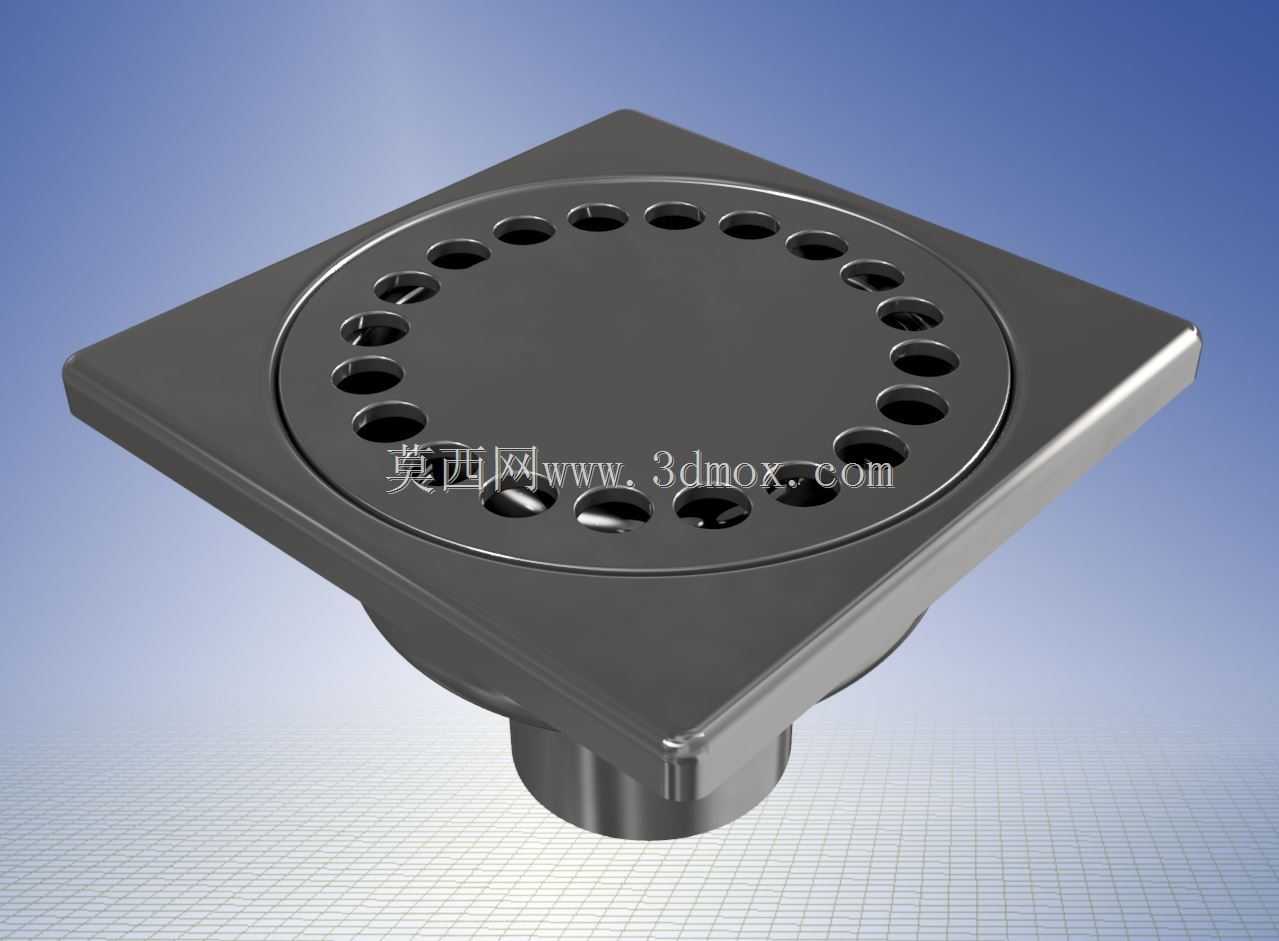

　　这个方形不锈钢排水件常用于淋浴区、阳台、设备间地面以及需要快速排除地面积水的湿区环境。主体外轮廓为100mm见方，盖板与底座形成统一的方形安装面，中心设置圆形排水区域，下方接圆柱状出水接口，可与常规排水管路对接。从结构布置看，方形面板能够更好贴合瓷砖分格，在100mm模数的铺装边界内安装时，边线更容易与砖缝对齐，视觉上比圆形面板更规整。

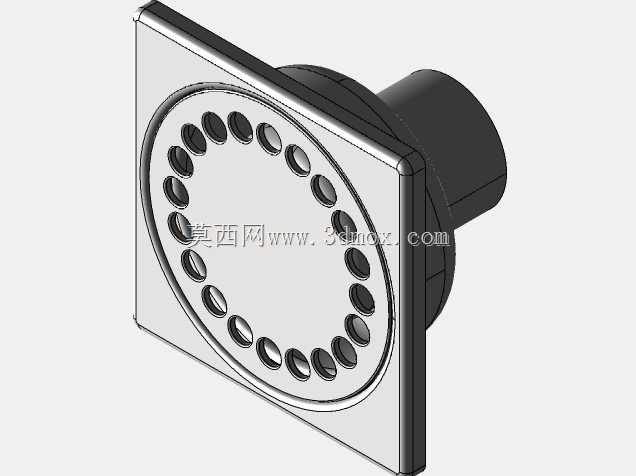

　　盖板表面围绕中心布置一圈长圆孔，孔位沿圆周均匀分布。这种开孔方式兼顾了排水面积与踩踏强度：中心保留完整封闭区域，可避免细长异物直接落入；外圈孔阵形成连续进水通道，水流从多个方向汇入中心，再经下部接口排出。孔边与外边缘之间保留足够实体宽度，既提高盖板抗变形能力，也便于加工时控制毛刺和圆角。实际使用中，毛发、纤维等杂物会被孔阵拦截在表面，清理时可直接提起或擦拭，维护难度较低。

　　底座采用浅斗形过渡，方形上沿向下收缩至圆形出水口，水流路径没有突变台阶。该过渡段的作用不是增加储水深度，而是把面板收集到的水流平顺导向下接管，降低局部紊流和反溅。出水口为短圆柱结构，适合插入或套接对应管径的排水管，周边形成承托面，安装时可通过密封胶或密封圈完成结合。对于需要频繁冲洗、存在清洁剂泡沫或少量固体颗粒的场所，这种短而直接的通道比复杂迷宫结构更不易堵塞。

　　材料标注为INOX，即不锈钢材质，表面做金属质感处理。选择不锈钢主要基于潮湿环境下的耐腐蚀需求，同时其强度足以承受人员踩踏、清洁车碾压以及小件工具短时冲击。面板边缘宜保持平直，安装后与地面完成面高差应尽量小，避免绊脚或积存脏水。若用于工业现场，还需确认地面荷载和化学品条件；普通卫浴、厨房后区、洗衣间等场景下，该结构已能满足常规排水要求。

　　建模时需要重点控制几个边界：方形面板的外形尺寸、盖板厚度、中心孔阵分布圆直径、长圆孔长度与宽度、下部出水接口外径及高度，以及面板到底座底面的总高。这些尺寸直接决定能否嵌入既定找平层或防水构造。孔阵不能只做外观阵列，应保证每个孔贯通到水流通道，否则渲染看似合理，实际结构会出现假孔。底座与盖板之间的配合关系也需要表达清楚，若是一体式冲压件，应体现连续过渡；若是可拆卸盖板，则应预留限位或搭接结构。

　　从选型角度看，这类构件并不承担大流量洪峰排放，而是面向日常连续、低频集中的地面积水排除。设计上优先考虑易清洁、耐腐蚀、安装定位方便和踩踏安全。方形外形适合规则铺装，圆形孔区有利于水流组织，下部圆形接口便于标准化接管，三者组合形成了比较成熟的地漏形式。结构工程师在参照该模型深化时，还应结合防水层高度、排水管中心位置、瓷砖完成面厚度以及现场坡度，对底座高度和接口长度做适配，而不是孤立地按外观尺寸装配。
