五层不锈钢置物货架结构设计

　　该五层不锈钢置物架在结构上采用四柱支撑与等距层板组合，整体外廓控制在1200mm×650mm的占地边界内，适合在狭长通道、设备侧隙、厨房备餐区、实验室边台以及车间工位旁布置。其设计重点不在于复杂运动机构，而在于承载路径、装配便利性、空间利用率和清洁维护之间的平衡，这也是轻型商用层架在实际选型中最常被关注的部分。

　　从受力传递看，竖向载荷由各层板承接后传递至四角立柱，再由立柱底部落地分散到地面。层板间距按五层均匀划分，使每层都具备相近的净空高度，便于放置尺寸规则的周转箱、器具盒、原料容器或检测样品。若现场存放物高度差异较大，这种固定层距方案会牺牲一部分灵活性，但在标准化存储场景中，它能提供更明确的堆放边界，减少现场随意叠放造成的失稳风险。

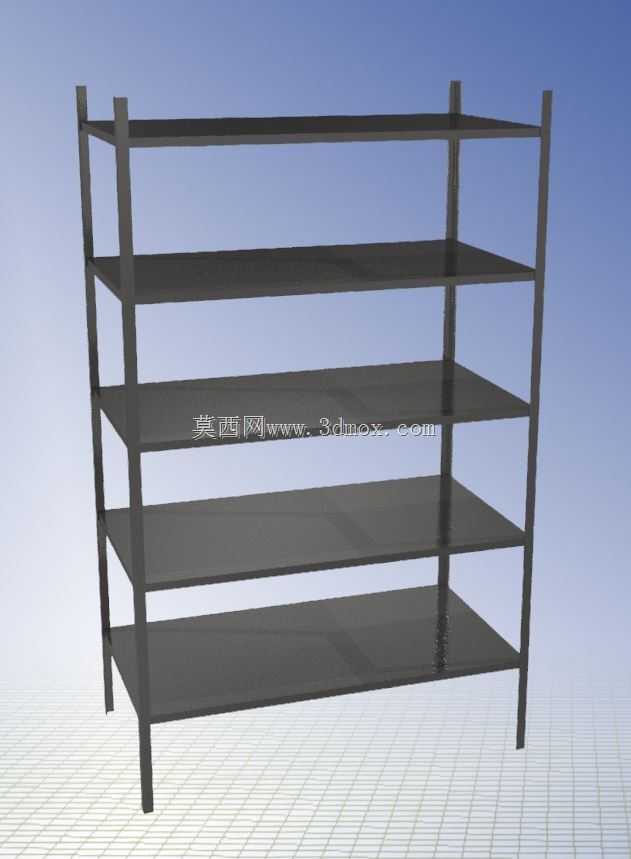

　　立柱与层板的连接位置是结构校核的关键。三维建模时需要重点关注立柱开孔或连接件的局部强度，因为层板端部在满载时会产生集中反力，若连接面过小，长期使用后容易出现层板下垂、角部变形或连接件松动。图中模型采用简洁的矩形框架轮廓，层板边缘带有折边或加强边界，这种处理能够提高板件抗弯刚度，使薄板在不显著增加重量的前提下获得更平整的承载面。

　　外形尺寸方面，1200mm长度决定了单组货架的横向容纳能力，650mm深度则影响取放方式。较深的层板可以存放体积更大的物件，但也会增加后部物品取放难度；因此在工位旁使用时，通常建议将常用物品放在前部，低频或备用物品放在后部。若用于餐饮、洁净或潮湿环境，不锈钢材质的优势较为明显，其表面耐腐蚀、易擦拭，不需要涂装层，长期接触水汽、清洁剂或轻度酸碱环境时维护成本更低。

　　安装边界上，除了平面占地尺寸，还需要预留顶部操作空间和前方通道。顶部至少应保留便于清扫和取放物品的空间，前方通道宽度则需结合使用场景确定：单人侧身取物可采用较小通道，若需配合推车周转，则应在货架前留出足够的转弯与停靠距离。底部支撑腿直接落地，适合平整硬质地面；若地面存在坡度或接缝高差，需通过可调脚垫进行补偿，以避免四点受力不均导致架体晃动。

　　从建模表达来看，该模型把层板、立柱和支撑关系清晰呈现，适合用于货架方案沟通、空间布局校核以及非标改型参考。设计人员可在此基础上调整层高、板厚、立柱截面和连接形式，例如增加背拉、侧拉或地脚固定，以满足更高承载或抗震要求；也可将单组货架扩展为多列连续布置，形成标准化的存储区域。对于需要在有限面积内提升竖向收纳能力的场景，这种五层开放式层架具有结构简单、可视性强、清点方便的特点。
