五层不锈钢置物存储货架结构设计

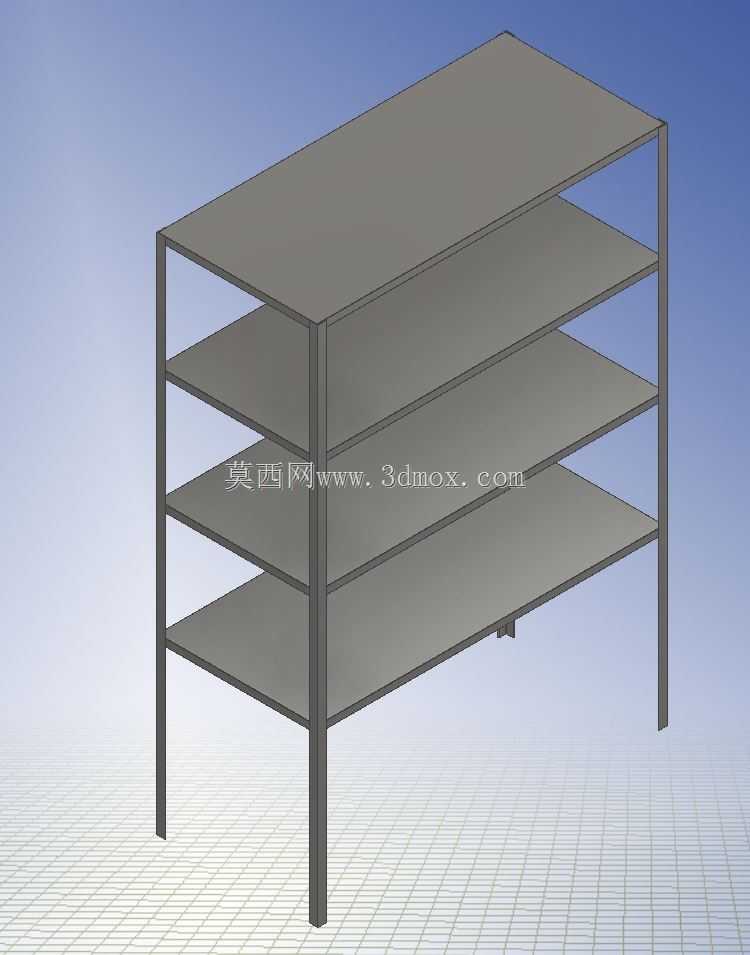

　　这套五层不锈钢置物架的三维结构，面向洁净、潮湿或有防腐要求的储物场景展开。整体采用方管焊接框架与竖向分隔板组合，形成连续的多层开放格位，适合在厨房后厨、实验室、洁净车间、医疗储物间或食品加工区域内分类放置器皿、物料、工具与半成品。框架以细长矩形管材构成外轮廓，杆件沿长度方向贯通，既承担竖向承重，又提供整体抗扭刚度。竖向隔板将内部空间划分为若干独立区间，避免物品横向倾倒、相互挤压，同时便于按品类或工序进行定置管理。五层承载面在高度方向上均匀分布，使用者可根据容器高度调整取放姿态，常用物件放置于腰胸高度以减少弯腰与抬手频次，较重或低频物品则安排在底层，降低重心并提升稳定性。从结构思路看，管材截面与壁厚的选取需兼顾承重与自重。

　　立柱与横梁交接处采用焊接或连接件形成刚性节点，节点区域是应力集中的关键位置，建模时需保证杆件端面贴合、焊缝连续，避免出现虚接或悬臂过长。竖向隔板与框架之间的连接可采用折边、点焊或紧固件，既保证隔板平面度，又便于后期清洁。不锈钢材质表面可做拉丝或抛光处理，耐腐蚀、易擦拭，能够适应频繁水洗与消毒剂接触的环境，这也是该类置物架区别于普通喷碳钢货架的核心特征。在外形尺寸与安装边界方面，架体长度方向占据较大空间，设计时需结合现场通道宽度、门洞尺寸与操作半径综合确定。深度方向应保证放入的托盘或容器不超出前沿，防止磕碰与掉落；高度方向则需考虑顶部净空、照明灯具与喷淋设施的安全距离，避免架体遮挡消防或检修空间。落地放置时，

　　底部四角应设置可调脚杯或脚垫，用于补偿地面不平，消除框架晃动；若用于高洁净区，脚座宜采用圆弧过渡结构，减少卫生死角。靠墙布置时，背部可预留少量间隙以便通风与清洁，也可加装挡条防止物品从后方滑落。从使用功能看，开放式层架不设柜门，取放路径直接，可视性强，适合物料周转频繁的作业环境；但在灰尘控制要求较高的区域，可另行搭配透明帘或防尘罩。层板若采用平板形式，需关注板面挠度，中部在满载下不应出现明显下凹；若采用格栅或条杆形式，则有利于沥水与通风，适合存放清洗后的器具。竖向分隔间距不宜过窄，应保证手与容器能够顺利进入，同时避免格位过宽导致物品排列混乱。在三维建模过程中，框架中心线、管材外轮廓与隔板厚度应分层管理，便于后续出工程图、

　　统计材料明细与进行干涉检查。整体装配需关注杆件的直线度与对角线偏差，焊接后应进行校正，防止层板倾斜。对于需要现场组装的结构，可将框架拆分为若干片架，通过螺栓或专用连接件拼接，降低运输与搬运难度。该置物架没有复杂运动机构，设计重点在于材料选型、节点可靠性、尺寸人机性与清洁维护便利性。合理的层高与分隔能提升空间利用率，稳固的框架则保障长期承重安全。在实际选型中，还需结合单层层载、地面承载、环境腐蚀等级以及物品外形，对管材规格、隔板形式和固定方式进行校核，使架体在满足储物功能的同时，保持简洁耐用的工业外观。
