弯管式弹性快接锁扣结构件

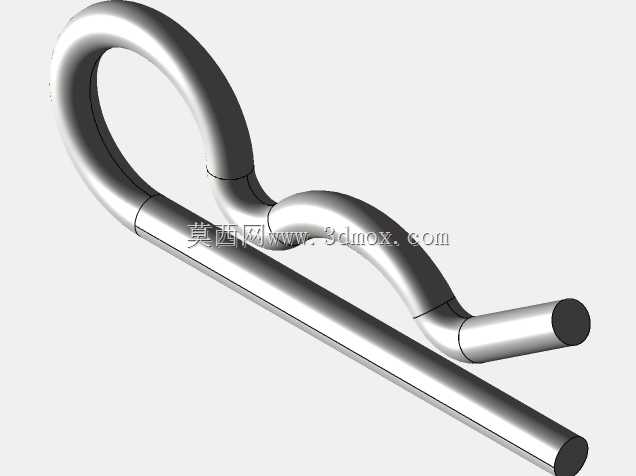

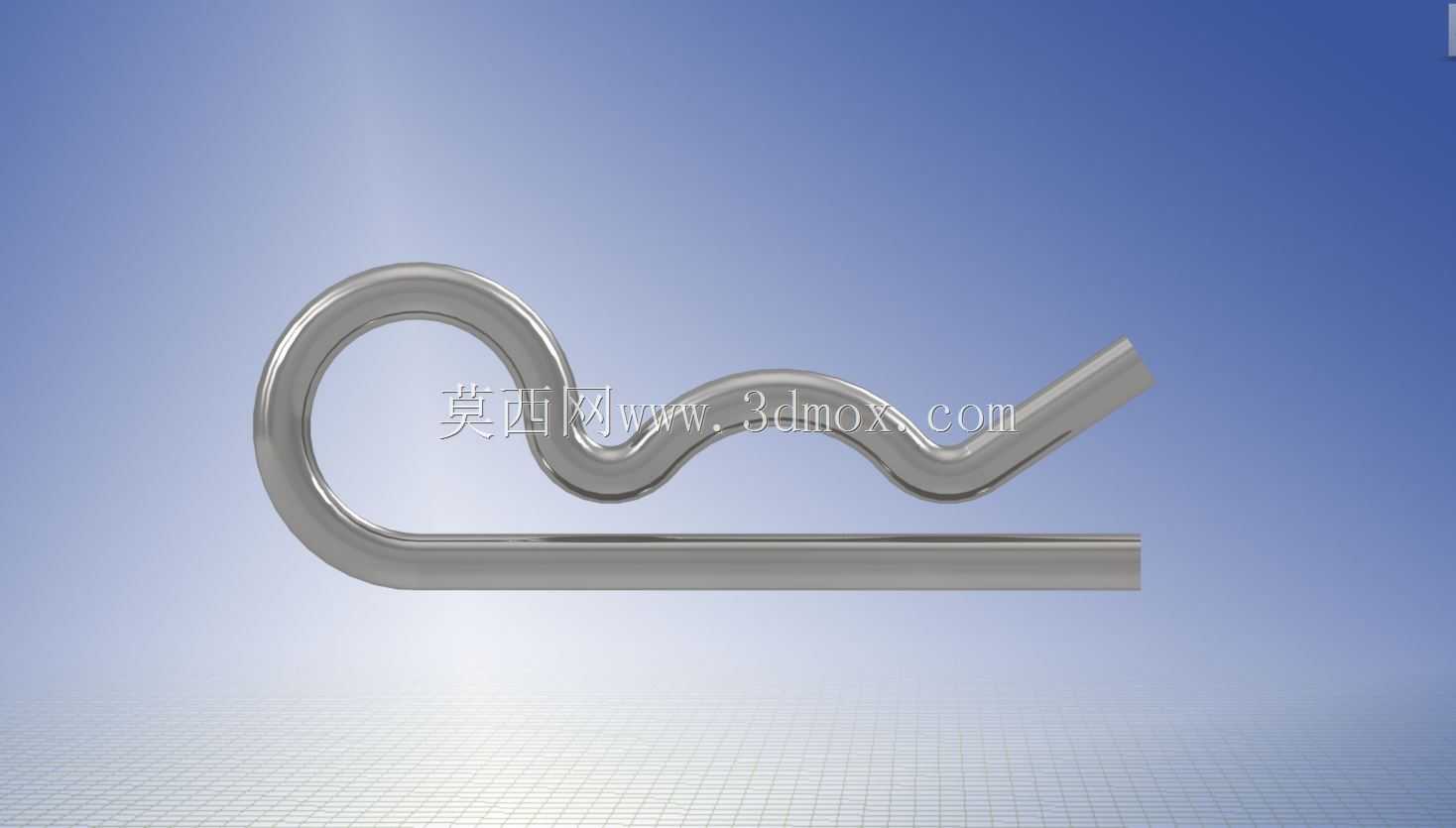

　　该弯管式弹性锁扣结构件，核心应用在低压流体管路、轻型线束排布以及小型设备舱内的快速装夹场景，常见于实验台架、小型气动回路、便携检测设备的管路临时固定工位，用来替代传统螺栓抱箍的繁琐拆装流程。从实际使用逻辑来看，它依靠自身连续弯折形成的弹性形变提供夹持力，一端的环形抱合区可以套入基准管或定位销，中段的波浪形弯折段是主要的弹性蓄能区域，平直段则作为受力支撑臂，卡入对应工位后，波浪段被压缩产生回弹力，让环形区始终抱紧定位基准，不会因设备运行的小幅振动出现松脱。

　　设计阶段首先要确定的是环形抱合区的内径尺寸，这个尺寸需要和配套的定位轴、基准管外径保持小间隙配合，间隙量控制在管径的百分之一到百分之二之间，既保证装配时可以顺利套入，又不会因间隙过大出现径向窜动。中段波浪弯折的曲率半径不能过小，否则反复拆装时弯折处会出现应力集中，直接导致金属疲劳断裂；曲率半径也不能过大，不然整体弹性刚度不足，夹持力达不到使用要求。平直支撑臂的长度需要匹配安装工位的边界距离，要保证卡入到位后，支撑臂末端和相邻设备壳体、其他管路之间留出至少三毫米的安全间隙，避免运行过程中发生摩擦干涉。

　　从建模逻辑上，这类等截面弯管构件优先采用扫描特征完成主体造型，先绘制完整的三维中心轨迹线，轨迹线的所有弯折处都要做圆角过渡，不能出现硬折角，再在轨迹线起点绘制对应管径的圆形截面，沿轨迹扫描生成实体。建模过程中需要重点核对弯折处的管壁拉伸变化，实际弯管工艺中，外侧管壁会受拉伸薄、内侧管壁会受压增厚，三维模型里可以保留均匀壁厚的简化表达，但在工程图导出时需要标注弯管的最小弯曲半径，给后续加工提供明确依据。波浪形弹性段的两个波峰间距需要反复校核，间距过小会导致整体刚度过大，装配时需要很大的按压力才能卡入，间距过大则夹持力不足，受振动后容易自行脱开。

　　安装边界方面，该构件的整体投影轮廓需要和安装工位的凹槽尺寸匹配，环形区的轴向厚度要和定位槽的宽度保持一致，装配后不会出现轴向晃动。平直段的末端可以做微小的倒角处理，既可以去除加工毛刺，也能在卡入工位时起到导向作用。这类构件不需要额外的紧固件，依靠自身弹性即可完成锁止，在需要频繁拆装维护的管路工位上，能大幅缩减检修操作时间，也不会出现螺栓松动掉落至设备内部的隐患。针对不同的使用环境，还可以调整管材的壁厚来改变整体夹持力，壁厚增加则刚度提升，适合管径稍大的管路固定，壁厚减小则弹性更好，适合轻型线束或者细径气管的快速固定。建模时还需要预留出表面处理的厚度余量，若后续做喷塑、镀锌等表面处理，模型的基础尺寸要相应缩小，保证处理后的成品尺寸符合装配要求。
