带D型锁销的快卸销轴结构设计

　　这款快卸销轴的核心作用，是在需要频繁拆装的铰接工位提供快速定位与轴向限位，替代传统需要工具拆装的螺栓销或开口销组合。在工装夹具、物流台车、农业机械、户外装备、自动化线体的铰接点位，这类结构的使用频率非常高——很多工位的铰接副不需要大扭矩锁死，只需要保证销轴不会从销孔中轴向窜出，同时能在维护、换型时徒手快速拔出，这正是带D型锁止环的销轴最适配的场景。

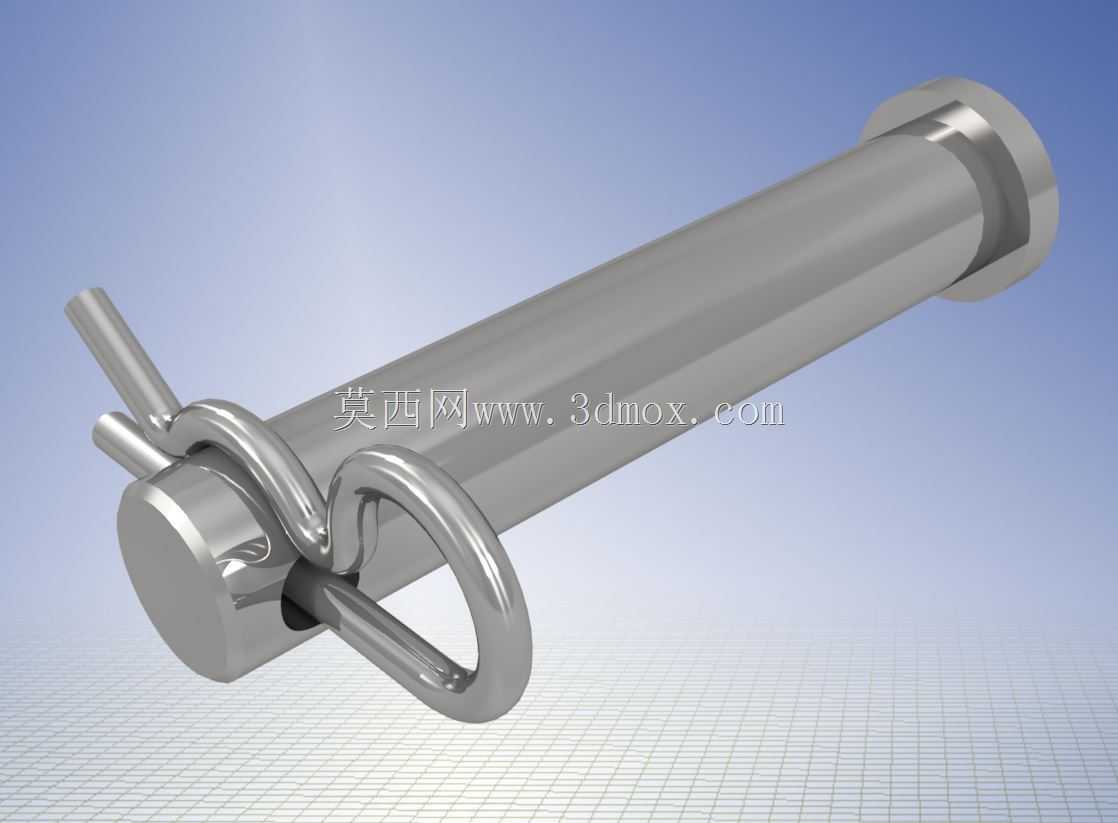

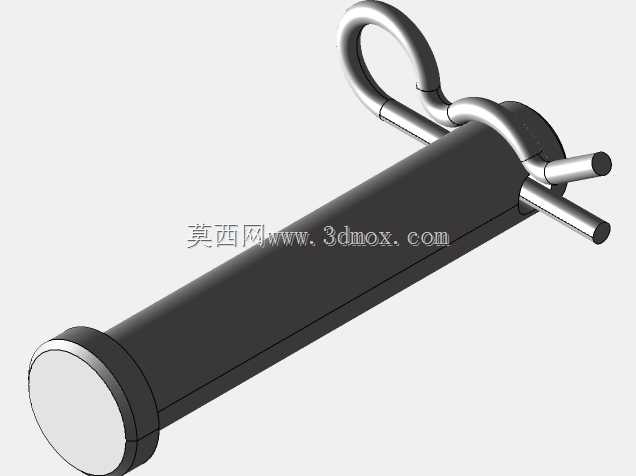

　　从结构上看，销轴主体采用一端带径向凸缘的光轴设计，凸缘直径大于轴身，安装后凸缘贴合被连接件的外侧端面，承担轴向的单侧限位。轴身靠近另一端的位置加工有径向通孔，D型弹性锁环从该孔中穿过，两个自由端弯折后贴合在轴身的圆柱面上，形成另一侧的轴向挡边。锁环的圆弧段在销轴装入销孔后会自然弹开，跨在被连接件的外侧端面，即便铰接副受到轴向冲击、振动，锁环也不会从径向孔中脱出，相比普通开口销，这种D型环的接触面积更大，抗剪切能力更强，反复插拔的疲劳寿命也更长。

　　设计这类销轴时，首先要匹配的是被连接件的销孔公称直径，轴身的外径一般取h6或h7的公差带，保证和销孔之间是小间隙配合，既能徒手顺畅插入，又不会因为径向间隙过大导致铰接副出现晃动。轴身的有效长度需要严格匹配被连接件的总堆叠厚度：装入后，带锁环的一端需要露出被连接件端面足够的距离，保证径向通孔完全露出，锁环可以完全弹开贴合端面；如果露出长度过长，销轴会在销孔内出现多余的轴向窜动，露出过短则会导致锁环无法完全张开，失去锁止作用。端部的凸缘厚度需要根据轴向承载需求计算，凸缘和轴身的过渡位置要加工圆角，避免应力集中，在承受冲击载荷时不会在过渡位置发生断裂。

　　D型锁环的设计是整个结构的关键，线材的直径需要根据销轴的轴径匹配，锁环穿过径向孔后，两个直段的长度要刚好贴合轴身母线，弯折的圆弧半径要和轴身半径匹配，保证锁环闭合时不会和轴身出现干涉，张开后又能提供足够的挡边高度。锁环一般采用弹簧钢线材制作，经过热处理后具备合适的弹性，徒手捏合两个直段就可以让锁环收拢到和轴身外径接近的尺寸，顺利穿过销孔，松开后自动弹开完成锁止。销轴的端部一般会加工小倒角，既方便插入销孔，也能避免安装时刮伤销孔内壁。

　　在实际选型应用中，这类销轴非常适合用在设备的安全防护门铰接、工装的快速换型模块、折叠机构的定位点位、输送线的挡块安装等场景。相比带螺纹的销轴，它不需要配套螺母，拆装不需要扳手，单次拆装时间可以缩短到几秒；相比普通的圆柱销加开口销结构，它的零件数量更少，锁环和销轴集成在一起，不会出现开口销丢失、散落的问题。在有振动的工况下，D型锁环的弹性结构可以持续保持张紧，不会像普通开口销那样因为振动出现松脱、转出的问题。

　　建模过程中需要重点关注几个配合边界：径向通孔的位置尺寸要从销轴凸缘的端面开始标注，保证有效长度的一致性；通孔的直径要和锁环线径保留合理的间隙，保证锁环可以在孔内自由转动、捏合；锁环的弯折位置不能出现锐边，避免反复弯折时出现应力断裂；轴身的圆柱度要控制在合理范围，保证长销轴插入多组同轴销孔时不会出现卡滞。如果应用在有防腐要求的户外或食品设备场景，销轴和锁环都可以采用不锈钢材质，表面做抛光处理，既提升耐腐蚀能力，也能让插拔操作更顺畅。
