工业设备安全防护隔离网门

　　该款防护隔离网门主要面向工业生产现场的设备区域隔离、人员动线分流以及危险工位防护场景，在自动化生产线周边、机器人工作站外围、仓储分拣区以及设备检修通道中都能见到这类结构的应用。它的核心作用是在不遮挡操作人员观察视线的前提下，形成物理阻隔，避免无关人员误入运行中的设备作业范围，同时也能防止加工过程中飞溅的切屑、小型工件向外飞出，降低现场安全隐患。

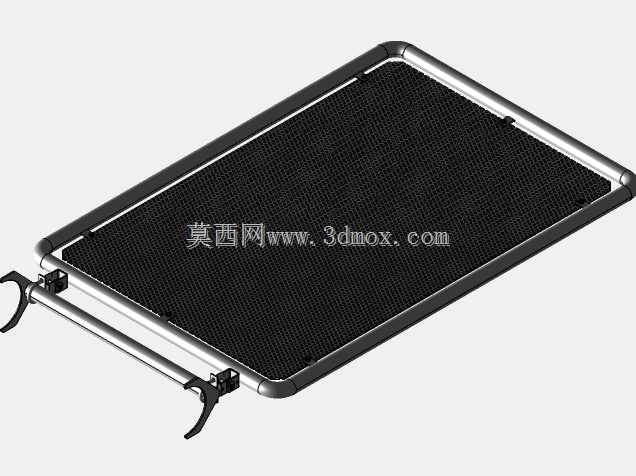

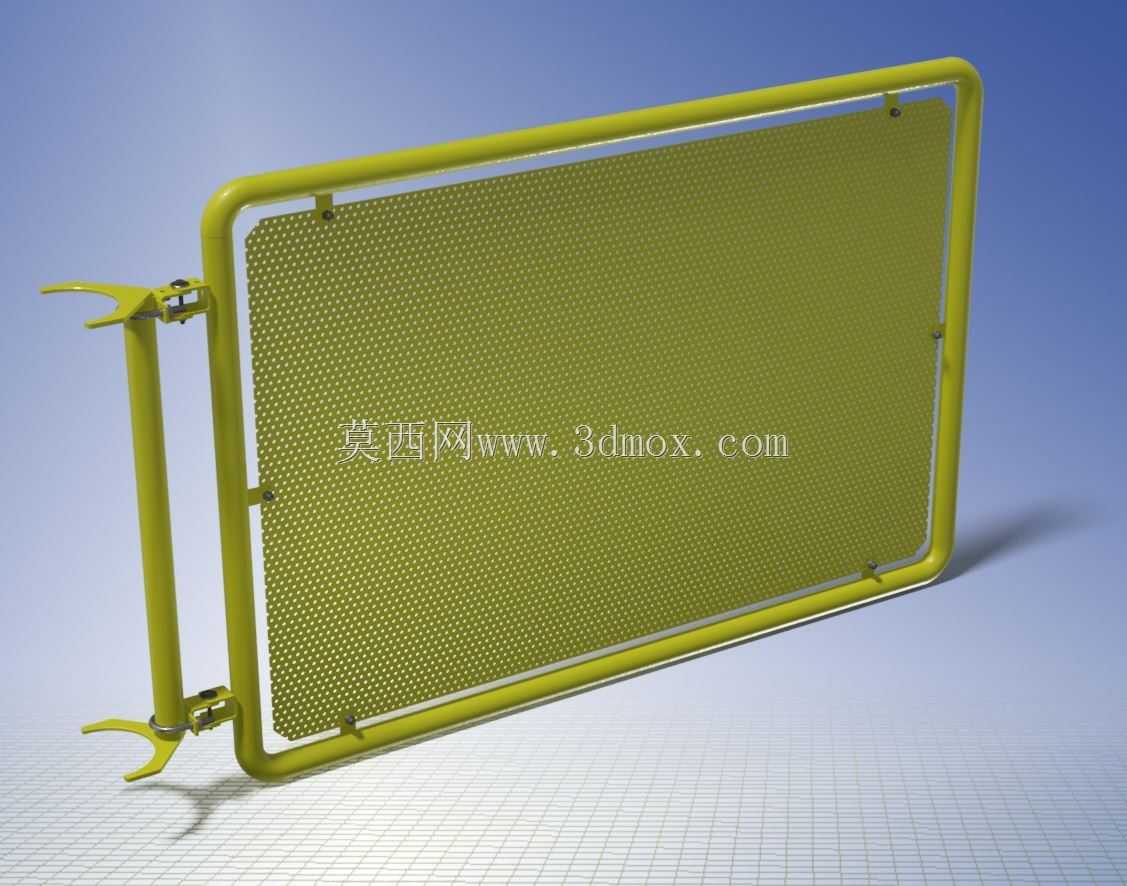

　　从结构设计来看，整体采用一体式圆管弯折成型的门框，没有额外的焊接拼角，门框转角处做了圆弧过渡处理，既消除了尖锐棱角带来的磕碰风险，也让整体框架的受力连续性更好，在受到侧向冲击时，应力能够顺着圆管管壁均匀分散，不容易在角部出现开裂变形。门体中间的网板采用冲孔网结构，相比传统编织铁丝网，冲孔网的网孔边缘一体成型，整体刚性更强，长期使用不会出现网丝松动、移位的问题，均匀的圆孔也能保证足够的透光率和通风性，方便现场人员随时观察门后设备的运行状态。

　　门体的一侧配置了快装式铰接立柱，立柱底部设计了叉形支撑脚，可直接通过膨胀螺栓固定在混凝土地面，也可配合压板固定在钢结构平台的型材基座上，安装时不需要对门体进行现场焊接，仅通过螺栓调节就能完成门体开合间隙的校准。铰接位置采用了耐磨衬套结构，长期反复开合也不会出现轴孔磨损导致的门体下垂问题。门体的另一侧预留了锁具安装位，可根据现场安全管理需求，搭配安全联锁开关、普通挂锁或者快开式搭扣，当防护门被意外打开时，联锁信号可直接接入设备控制系统，触发设备停机指令，满足工业现场的安全规范要求。

　　在安装边界方面，该单扇防护门的宽度适配常规1米左右的通道开口，高度可覆盖绝大多数中小型工业设备的防护高度要求，安装时仅需要保证立柱安装面的水平度误差控制在合理范围内，门体与地面之间预留足够的间隙，就可以保证开合顺畅，不会出现剐蹭地面的情况。网板通过多组均匀分布的紧固件固定在门框内侧，安装点的排布经过受力优化，即使网板受到局部撞击，也能将受力传递到整个门框框架，避免局部变形。整体表面采用了醒目的防护涂装，既可以提升车间内的辨识度，也能对金属基材起到防锈防腐的作用，适配车间内多油污、多粉尘的复杂工况。

　　在进行三维结构设计时，这类防护门需要重点关注门框的折弯工艺性，圆管弯折半径需要匹配管材的弯折性能，避免弯折处出现管壁起皱、开裂的问题。同时网板的开孔率需要平衡防护性能和可视性，网孔尺寸需要满足安全距离要求，防止人员手指穿过网孔触及内部危险部件。铰接轴的同轴度需要在建模时进行公差匹配，保证两侧铰接点的同心度，避免门体装配后出现卡滞。整体结构模块化程度高，可根据不同的现场通道宽度，调整门框的长宽尺寸，拓展成不同规格的系列化防护产品，适配不同的生产线布局需求。
