TQFP-64薄型四方扁平封装芯片结构

　　该模型还原的是TQFP-64薄型四方扁平封装器件，本体尺寸为14mm×14mm，属于高密度表面贴装封装中常见的规格。做PCB布局时，这类封装的边界条件必须先卡清楚：芯片本体落在丝印范围内，四周鸥翼形引脚向外伸展，焊盘长度、间距与引脚共面度共同决定回流焊后的良率。如果结构空间只按本体正方形预留，忽略引脚外伸和返修热风嘴操作距离，装配阶段就会出现干涉。

　　从实际设备看，TQFP-64大量出现在主控板、采集板、驱动板和通信模块上。它适合I/O数量中等、成本敏感、又希望控制整机高度的场景。相比直插封装，TQFP贴装后占用板面更小，寄生参数更低；相比BGA，它引脚可见，焊点检查和返修门槛更低，对中小批量产品和实验平台更友好。设计人员在选型时，往往不是单纯追求引脚数，而是在布线层数、焊接工艺、散热路径和可维护性之间取平衡。

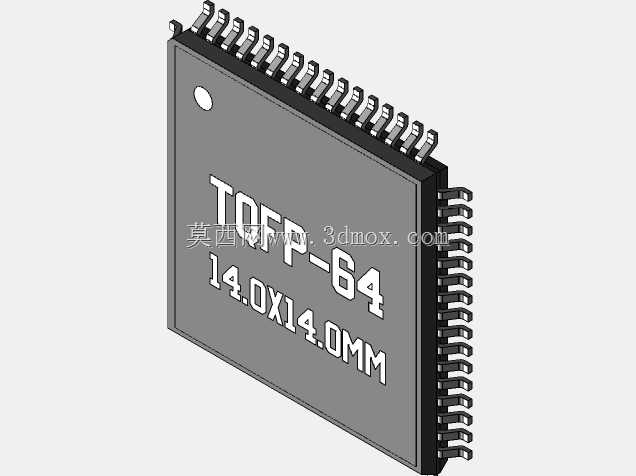

　　模型把封装外形的关键特征表达得比较直接：方形塑封本体、顶面标识、边角定位圆点以及四侧均匀排列的64个引脚。引脚采用鸥翼外形，末端向外弯折后形成贴装接触区。这个细节对建库很重要，因为焊盘不能只按引脚投影画成一条直线，而要结合脚趾、脚跟和弯弧高度设定钢网开口。若开口过长，连锡风险升高；过短，则焊点润湿不足。结构工程师在核对三维干涉时，也应关注引脚根部到本体侧面的距离，以及引脚末端相对PCB表面的高度。

　　散热是TQFP应用中不能回避的问题。14mm×14mm本体虽然提供了一定的铜框接触面积，但功耗较高的芯片仍需在封装下方设计散热焊盘或通过过孔把热量导向内层地平面。三维模型若只表现外部塑封体，容易让人误以为热量只从顶面散出；实际回流路径更多依赖引脚铜箔、底部裸露焊盘和板内铜皮。进行热仿真或结构堆叠时，应把芯片最高高度、周边电容电阻高度、屏蔽罩内净高同时纳入检查，避免屏蔽盖压到元件或影响热风返修。

　　安装边界方面，需要区分本体边界、引脚边界和工艺边界。本体边界决定器件在板上的最小占位；引脚边界决定焊盘外侧与相邻器件的安全距离；工艺边界还包括吸嘴取料区、视觉识别区、返修夹具避让区。对于14mm见方的TQFP-64，板边连接器、固定孔和较高电解电容不宜紧贴布置，否则贴片吸嘴下降、AOI检测和手工补焊都会受影响。若设备工作在振动环境下，四角点胶或底部填充可提高焊点疲劳寿命，但点胶区域必须提前在三维布局中预留，不能挤占焊盘。

　　建模思路上，这类封装不必还原内部晶圆和引线框，除非要做封装级可靠性分析；用于整机结构设计时，重点是外部真实轮廓、引脚排布、极性标记和安装高度。把顶面标号、定位圆点和引脚节距做准确，足以支持PCB封装库校验、机箱间隙检查和装配模拟。引脚数量较多，阵列排布时要保证四侧起始位置一致，第1脚标识与实物方向对应，否则在装配图中容易造成旋转180度的误解。

　　在产品开发流程中，这种三维封装模型的价值主要体现在协同设计：硬件工程师确认封装库方向，工艺工程师确认钢网与返修空间，结构工程师确认整机堆叠。它不是独立运转的机械零件，而是电路板上的关键边界元件。把TQFP-64的14mm×14mm本体、鸥翼引脚和贴片工艺约束准确表达出来，就能在样机投产前减少封装不匹配、焊盘错误和空间干涉等常见问题。
