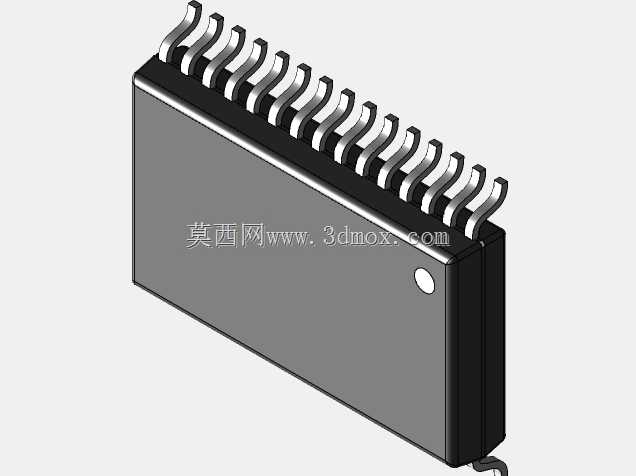

SSOP-30贴片封装电子元器件三维结构

　　在消费电子、工业控制板卡以及车载电控单元的PCB布局环节，缩小封装占用面积始终是硬件结构设计的核心诉求之一。SSOP-30属于缩小型小外形贴片封装，两侧各布置十五个鸥翼形引脚，相比传统宽体SOP封装，其本体宽度与引脚间距均做了压缩，能够在有限的板面内容纳更多信号通道，同时兼顾波峰焊与回流焊的工艺适配性。这类封装常见于接口扩展芯片、模数转换器件、驱动逻辑单元以及多通道传感信号调理电路，在手持测量仪表、分布式采集模块、小型PLC扩展板上的出镜率极高。做整机结构堆叠时，工程师最先关注的不是芯片本身的性能参数，而是封装的三维边界是否会和周边屏蔽罩、连接器、固定柱发生空间干涉。该封装的引脚从本体侧面下部引出后向外平缓伸展，

　　再向下弯折形成焊接贴装面，整个鸥翼弧度直接决定焊点的爬锡空间与后期检修的可操作性。建模过程中需要严格区分塑封本体、引脚金属段以及引脚端面的共面度基准，任何一处圆角或拔模斜度的偏差，都可能导致后续导出的STEP模型导入PCB结构软件后出现碰撞误报。从实际布线经验来看，SSOP-30的引脚间距属于细间距范畴，焊盘宽度、引脚外伸长度以及钢网开口厚度必须相互匹配，若三维模型中引脚根部的圆角被简化成直角，DFM审查时就很难准确判断焊膏熔融后的浸润范围。塑封本体侧面的小圆点是第一引脚定位标记，在三维装配中它承担着方向校验作用，产线贴片机的视觉识别系统会抓取该特征与PCB丝印框做比对，避免芯片反向贴装造成整板返工。本体顶面与底面的平行度、

　　引脚成型后的共面高差，都会直接影响真空吸嘴取料的稳定性，因此模型在塑封体边缘保留了真实的脱模圆角，而非生硬的直角块体。针对散热需求较高的应用场景，部分同规格封装会在底部设计裸露散热焊盘，虽然该款模型未体现外露热沉，但在结构评审时仍需预留底部铺铜的空间边界，防止后期改版时芯片下方走线与散热区冲突。引脚表面的镀层特征在三维结构中通过金属质感与弯折曲率加以区分，便于结构工程师在做整机热仿真或振动仿真时，准确赋予不同部位的材料属性。在自动化测试夹具设计中，SSOP-30的两侧引脚需要对应探针阵列，模型的引脚间距与本体高度决定了探针座的开槽尺寸和压接行程，若忽略塑封体端部的微小倒角，夹具盖板合盖时就可能刮伤芯片表面。

　　对于需要灌胶或涂覆三防漆的板卡，封装侧面与PCB之间的悬浮高度同样关键，它影响胶体的毛细流动路径，也决定了清洗时助焊剂残留能否被彻底带出。建模时刻意保留了引脚与塑封体结合处的台阶特征，这一细节在做焊点可靠性有限元分析时尤为重要——台阶处正是热循环应力集中的起始位置，简化过度会让仿真得出的疲劳寿命偏离实际失效数据。在手持设备的堆叠设计里，SSOP-30上方经常要叠加屏蔽罩或柔性排线，模型顶面的平面度区域可直接作为高度基准，帮助结构师快速判断屏蔽罩内壁的安全间隙。而在多板对接的设备中，该封装靠近板边布置时，引脚外伸段还可能与机箱导轨、插拔机构发生位置冲突，精确的三维轮廓能在方案阶段就排除这类隐患。围绕返修工艺，热风枪喷嘴的覆盖范围、镊子夹持的受力面，也都依赖封装外形的真实尺寸；若模型把端部标记做成凹陷而非微凸圆点，维修人员的视觉定位习惯就无法在数字样机中得到验证。整体来看，这款SSOP-30三维结构并非单纯的外观示意，而是把贴装、焊接、检测、散热、装配全流程的工程约束融入到了每一处几何细节中，能够直接支撑硬件选型、PCB协同设计、夹具开发以及整机结构校验等多个环节的工作。
