自发电手摇手电筒曲柄握持结构

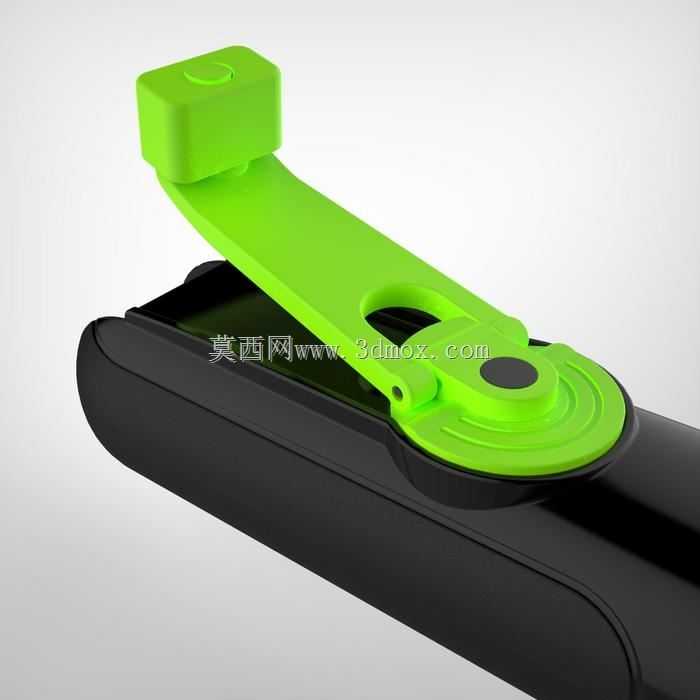

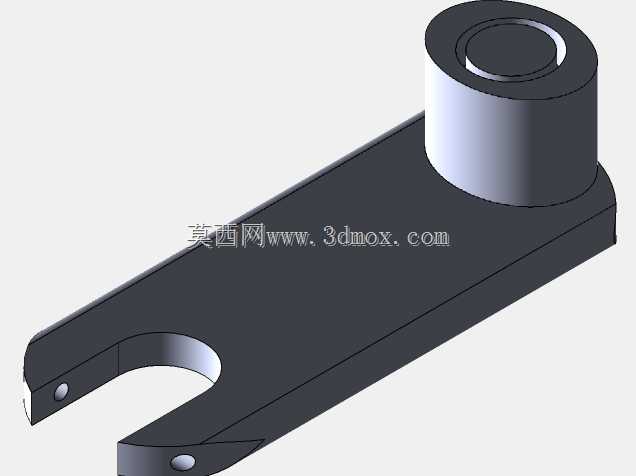

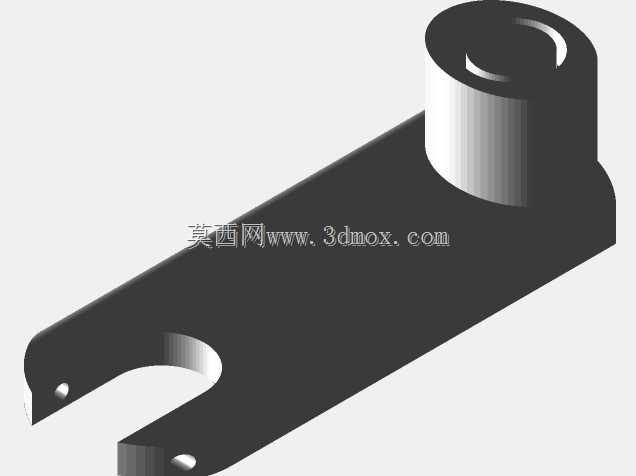

　　这个零件对应便携自发电照明装置上的手摇驱动握持部件，整体由扁平扳状柄身和一端的同轴套筒组成，实际使用时套在发电机输入轴端，使用者捏持柄身做圆周摆动，就能把人手的往复力矩传递给内部微型发电机，为照明电路补充电能，适合无外接电源的户外应急、野外作业、防灾储备等场景，也常见于可重复使用的环保型手摇电筒产品。从结构功能上看，端部套筒是核心的扭矩传递部位，内孔与电机轴形成小间隙配合，侧壁可预留紧定螺钉孔或扁位，防止手摇时柄与轴之间出现打滑；套筒外侧的圆柱面在转动过程中会贴近电筒外壳，因此外径不能超出外壳预留的回转空间，否则会和壳体发生运动干涉。柄身从套筒侧壁向外延伸，整体呈长条板状，末端做开口分叉与圆弧过渡，既可以让手指自然扣入，

　　提升摇转时的握持稳定性，也能在材料用量较少的情况下保证足够的悬臂刚度。柄身靠近末端的小孔可作为挂绳孔，也可在装配时作为定位孔使用；板件厚度经过权衡，过薄会在大力摇转时产生明显形变，过厚则增加整体重量并浪费材料。设计这类手柄时，首先要确定的是回转中心与人手操作范围的关系：套筒轴线到柄身末端握持区的距离决定力臂长度，力臂太短会使发电手感沉重，太长则会让整体外形臃肿，且转动时所需扫过空间更大。因此在建模阶段需要先按电筒外壳的外形画出运动包络，确认柄身在整周转动范围内不会碰到灯头、开关或外壳加强筋，再根据普通人手指宽度确定柄身宽度和分叉开口尺寸。外形上所有外露棱边都做圆角处理，避免长期握持时磨手，同时降低塑料成型时的应力集中。

　　该零件通常采用注塑工艺成型，材料可选ABS或尼龙，前者表面质感好、成本较低，后者韧性和耐磨性能更优，适合频繁受力的传动部位。建模时套筒与柄身的相接处要设置连续过渡圆角，因为这里是弯矩传递的集中区域，直角连接容易在跌落或反复摇转后出现裂纹。安装边界方面，套筒轴向长度要兼顾轴端固定和壳体间隙：既要保证与轴有足够的配合长度以传递扭矩，又不能突出到外壳内部影响发电机线圈或齿轮箱的布置。柄身底面与外壳表面之间要留出均匀间隙，防止转动时发生摩擦，同时该间隙也为外壳表面的丝印、防滑纹等外观细节预留空间。在实际产品验证中，还要结合内部齿轮组的减速比来调整柄长：若发电机启动扭矩较大，可适当加长柄身以降低操作力；若追求紧凑体积，

　　则可在柄身表面增加浅防滑纹，弥补短力臂带来的握持不足。整个结构没有复杂曲面，特征以拉伸、旋转和圆角为主，适合在三维软件中先建立骨架曲线确定力臂与回转范围，再分别细化套筒内孔、紧定结构、柄身截面和末端挂孔，最后通过装配干涉检查确认与电筒壳体、电机轴及周边零件的位置关系。
