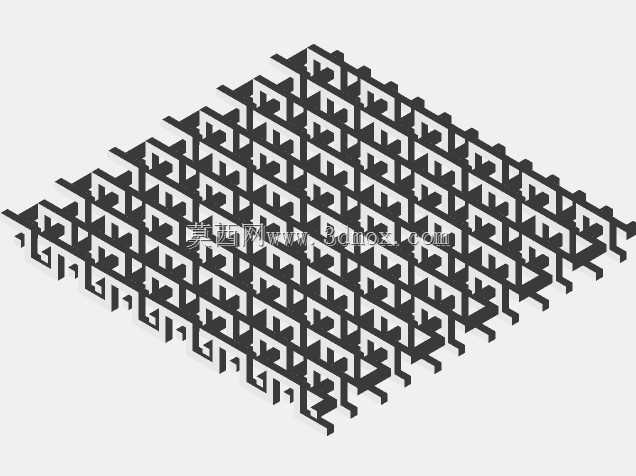

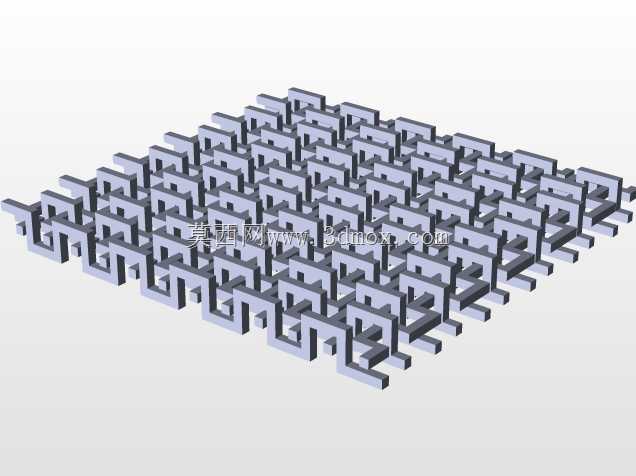

交错镂空立体网格纹理结构件

　　该交错镂空立体网格结构件采用周期性互锁单元排布，整体呈平板式阵列形态，主要面向需要轻量化支撑、流体均布、视觉装饰或透气隔挡的机械与工装场景。在设备内部，它可作为整流格栅、承托隔层、散热风道隔板或防护网板使用；在外观与展示装置中，其连续转折的几何线条能够形成富有秩序感的立体纹理，兼顾通透率与结构刚度。与普通冲孔板相比，这种交错互锁构型不是简单在平板上开孔，而是通过单元体之间的连续弯折与相互穿插，把面内载荷分散到多个方向，减少大面积薄板在受压或受振时的局部凹陷。

　　从实际用途看，该结构适合布置在需要气流、液体或细小颗粒通过的位置。例如风道出口处，它可以把集中气流打散成多股均匀射流，降低局部风速并改善整流效果；在工装承托面上，镂空区域能够避让碎屑、冷却液或粉尘堆积，连续的立体棱边则提供多点接触支撑；在设备防护罩或隔断中，该构型既能保持可视与通风，又比单层平直网面具有更好的抗侧向变形能力。若用于装饰面板，其重复单元在不同视角下会呈现明暗变化，可作为设备外罩、展台背景或工业风构件的表面肌理。

　　设计思路上，模型以基础折线单元为核心，通过规则阵列形成整片结构。每个单元并非孤立立柱，而是与相邻单元在边界处连续衔接，使材料在X、Y两个平面方向上形成互相牵制的受力网络。凸起与下凹交替布置，让原本接近二维的板件获得类似加强筋的立体高度，从而在不显著增加厚度的前提下提升截面惯性矩。镂空比例经过几何平衡：开口过大时，单元连接臂过细，整体容易在受力点处屈服；开口过小时，通透率下降，重量和材料占用增加，纹理的层次感也会减弱。当前构型在连接臂宽度、单元跨度和立体高度之间保持了较均衡的关系，适合作为中等载荷下的格栅类构件参考。

　　外形尺寸与安装边界方面，该结构件可按设备空间进行阵列扩展。长宽方向由重复单元数量决定，厚度方向取决于立体单元的凸起高度，设计时需要重点预留上下表面的安全间隙。若安装在风道或腔体内部，上方应留出足够空间避免凸起棱边与其他零部件干涉，下方也要考虑下凹部分与底板或紧固件的距离。周边建议保留平直边框，用于螺钉固定、焊接、嵌装或与铝型材框架连接；若直接以镂空边缘装配，受载时容易在最外侧单元处产生应力集中。对于需要拼合大面积板面的场合，可在单元周期边界处拆分，保证相邻板块的纹理连续，并在拼缝下方设置支撑梁。

　　结构建模时需要关注连接臂的等宽性与转角过渡。尖锐内角在增材制造或数控加工中都可能成为薄弱点，若用于承重场景，可在转角处增加小圆角以分散应力；若用于视觉装饰且采用激光切割后折弯成型，则要核算折弯线与开槽位置，避免材料在互锁交叉处发生重叠。该类构件的制造方式较灵活：金属材料可采用薄板切割后折弯、焊接或整体铸造成型；塑料件可通过注塑或3D打印实现；若用于展示模型，也可采用树脂、亚克力或铝合金加工。选型时应结合使用环境确定板厚、臂宽和表面处理，透气场景优先保证开孔连通，承托场景则需校核单点载荷下的挠度与连接臂强度。
