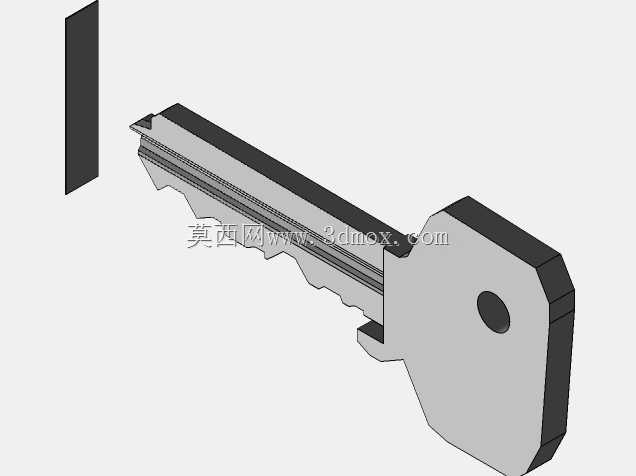

扁平式机械钥匙实体结构三维造型

　　日常民用与工业柜锁场景里，这类扁平钥匙是最常见的机械开锁执行构件，它不需要额外电子识别模块，完全依靠齿形与锁芯弹子的物理对位完成解锁，在配电箱、文件柜、普通入户门锁、设备检修门等场景大量使用。建模时最先要敲定的是钥匙整体的厚度边界，现有实物厚度控制在2mm左右，这个尺寸既要保证钥匙插入锁芯后有足够抗扭强度，又不能过厚导致插拔卡滞，手柄区域做了局部加厚倒角，边缘全部倒0.3mm圆角，避免手持时划手，也消除冲压加工后的锐边毛刺。钥匙头部的悬挂孔直径设为6mm，这个尺寸是通用标准，适配市面上绝大多数钥匙环、钥匙扣的穿装需求，孔位距离手柄末端保留10mm以上的实体距离，防止挂装拉扯时出现断裂。钥匙的杆身部分做了双侧导向斜面，

　　插入锁芯时可以自动修正对位偏差，不需要刻意对准齿位就能顺畅推入，杆身上下两面的齿形是整个零件的核心功能区域，每一段齿的高低差都对应锁芯内部不同弹子的顶升高度，建模时不能随意修改齿形轮廓，否则会直接导致钥匙无法转动开锁。从结构受力角度看，钥匙最容易失效的位置是手柄与杆身的过渡区域，这里特意做了圆弧过渡而非直角衔接，分散扭转时的应力集中，实际使用中即便用力过猛拧动，断裂概率也会大幅降低。杆身末端做了收窄倒角，既方便插入锁芯孔，也能在钥匙插入到位时提供明确的触感反馈。整个零件的建模逻辑优先匹配冲压加工工艺，外形轮廓没有复杂曲面，所有特征都可以通过连续冲压模具一次成型，后续只需要去毛刺、表面镀镍或者发黑处理就能投入使用，量产成本极低。

　　齿形区域的台阶面全部保持垂直，没有做斜度处理，保证和弹子接触时是面接触，长期使用磨损均匀，不会因为接触面倾斜出现卡位松动。手柄的外形没有做多余的异形凸起，整体轮廓规整，既方便批量收纳在钥匙串上，也不会在口袋里勾挂织物。从安装适配维度讲，这款钥匙的杆身宽度、厚度都对应标准弹子锁芯的插槽尺寸，不需要修改结构就能直接适配同规格的锁具，替换备用钥匙时只需要复刻齿形即可完成配对。建模过程中特意把对称平面设在钥匙厚度中心，所有特征都沿该平面对称，后续生成工程图时可以直接以中心面为标注基准，尺寸链传递更清晰，加工检测时也能快速找正。钥匙表面没有设计防滑纹，因为日常开锁时的扭转力完全靠手指与手柄平面的摩擦力就足够，

　　额外增加防滑纹反而会提升冲压模具的加工复杂度，也容易在纹路缝隙里积存污垢。杆身与手柄的衔接位置宽度逐步收窄，而非突变，既优化了受力路径，也让整体外观更协调。这类纯机械钥匙的可靠性远高于电子钥匙，不存在断电、芯片失效的问题，在长期无人维护的户外设备柜、老旧公共设施上依然是首选的开锁构件。建模时所有棱边的倒角参数都统一，避免不同位置倒角不一致导致加工时需要频繁更换刀具，提升量产加工效率。齿形的每一个台阶高度差都保留了合理公差范围，三维模型里标注的名义尺寸是理论值，实际加工时会根据锁芯弹子的公差带做微调，保证既能顺畅转动，又不会出现旷量过大容易被非授权钥匙开启的问题。手柄区域的平面预留了足够的标识刻印空间，后续可以冲压编号、品牌标识，不会和悬挂孔、过渡区域产生干涉。从实际使用场景出发，钥匙插入锁芯后，杆身的插入深度有明确限位，手柄端面会贴靠锁芯面板，这个限位尺寸在建模时已经锁定，不会出现插入过深顶坏锁芯内部构件，或者插入过浅导致弹子无法完全对位的情况。整个零件没有装配组件，是单一一体式结构，不存在连接件松动脱落的风险，长期使用的结构稳定性极强。
