欧姆龙G6DN功率继电器结构设计

项目分类:继电器 发布时间:2022-03-28 ID:589252
  • 欧姆龙G6DN功率继电器结构设计
  • 欧姆龙G6DN功率继电器结构设计
  • 欧姆龙G6DN功率继电器结构设计

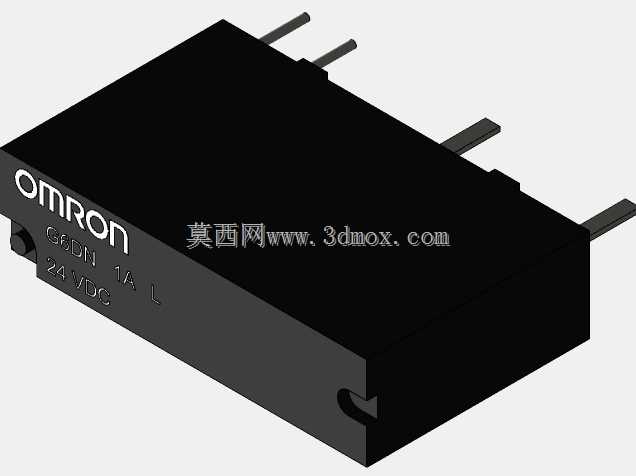

  在工业控制柜的紧凑排布里,这类小型功率继电器往往承担着小信号驱动负载的中转角色。G6DN属于单列直插式封装的功率继电器,线圈侧支持5V、12V、24V等常见直流控制电压,触点侧可承载1A级别的通断任务,常用于PLC输出扩展、电磁阀驱动、指示灯回路、小型接触器联锁以及自动化设备中的信号隔离环节。它的核心价值在于用较低的控制电流切换外部负载,同时把控制回路与负载回路在电气上隔离开,避免负载侧的浪涌或干扰串入主控板。从结构上看,模型还原了黑色矩形外壳、顶部引脚、侧面标识以及底部定位缺口等关键特征。外壳表面印有品牌、型号、触点容量和线圈电压等丝印信息,这些标识在实际装配与检修中用于快速识别规格,避免不同线圈电压的元件混装。

  顶部伸出的引脚按标准间距布置,既适合直接焊接在PCB板上,也可配合对应插座实现插拔式安装;对于需要频繁维护或更换的柜内站点,插座方案能显著降低停机更换时间,而在消费电子或大批量板卡设计中,直焊方式则更节省成本与空间。设计这类继电器三维模型时,首先要保证的是安装边界准确。引脚的位置、直径、伸出长度以及引脚之间的跨距,直接决定PCB封装是否能够匹配;外壳的总长、总宽、高度则影响周围元件的安全距离与散热空间。模型中底部的缺口和凸台并非装饰结构,而是用于防反插和机械定位,确保继电器在插座或PCB上只能以正确方向装入,防止线圈极性接反或触点接线错误。对于结构工程师而言,这些细节必须在数模中完整表达,

  否则在干涉检查和工程图导出时容易遗漏装配约束。电气性能方面,G6DN采用电磁吸合原理:线圈通电后产生磁场,推动衔铁动作,使常开或常闭触点切换状态。线圈电压不同,对应的线圈电阻、吸合电压和释放电压也会变化,因此在选型时需要结合控制板的输出电平与驱动能力确认。1A触点容量适用于控制小型中间继电器、接触器线圈、声光报警器或小功率直流负载,但不能直接用于电机主回路或大功率加热回路;若负载为感性元件,还应在触点两端增加浪涌吸收器件,以延长触点寿命。在三维布局中,继电器周围需要预留手动插拔或工具操作的空间。若多只继电器并排安装,还要考虑相邻元件的发热累积;虽然G6DN自身功耗较低,但密闭电控箱内长期满载工作时,

  环境温度升高会影响线圈绝缘与触点可靠性,因此排布时应避开PLC主机、电源模块等主要热源,并保证柜内空气有自然对流通道。模型的外形细节也服务于工程沟通:外壳棱角、脱模斜度和表面纹理反映了塑件制造的可行性,引脚的折弯角度与焊接末端形状则关系到自动插装或波峰焊工艺。把这些几何关系在设计阶段完整建模,可以在样机投产前完成干涉检查、线束走向规划和装配顺序验证,减少后期打样返工。对于设备选型人员,该数模可直接放入控制柜总装中,核对与线槽、端子排、导轨之间的距离;对于硬件工程师,可依据其外形和安装尺寸绘制PCB封装,并评估板上高度限制;对于工艺人员,则可据此制定插件、焊接和检验的作业要点。整体而言,G6DN继电器结构紧凑、用途明确,其三维模型的关键不在于复杂曲面,而在于安装尺寸、引脚定义、标识位置和周边空间的精确表达。只有把这些工程要素落实到模型中,才能在电气设计、结构装配和现场维护之间形成一致的技术语言。
