立式多孔传感调色集成装置结构

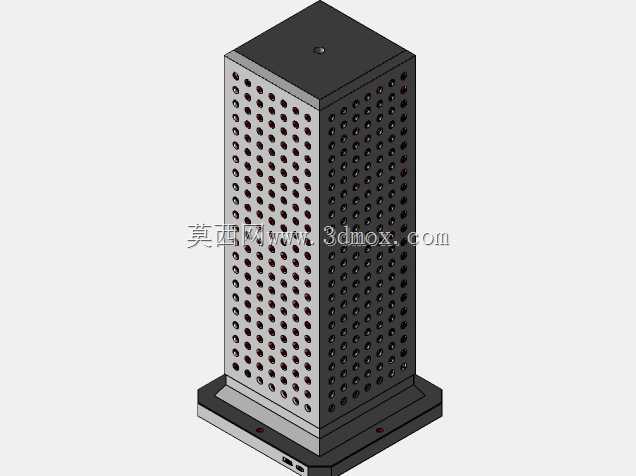

　　该结构以立式长方体壳体为主体，底部设置加宽安装基座，整体重心落在基座范围内，适合在桌面检测台、实验支架、小型光学平台或自动化调色工位上独立放置。基座边缘相对主体外扩，形成稳定支撑面，同时预留与台面连接的固定边界，可通过紧固件将装置锁定在指定位置，避免设备运行或外部触碰时发生滑移。主体侧壁采用密集圆孔阵列，孔位按规则行列分布，既承担通风散热作用，也为内部传感元件提供气流交换与信号感知通道。对于需要感知环境温度、湿度、气流或色光变化的调色类应用，这种开孔方式能够在不显著削弱壳体刚度的前提下，提高内外介质交换效率，降低封闭外壳对检测结果的迟滞影响。顶部为封闭盖板，中心位置设置单点安装孔，可用于固定指示灯、校准件、提手或外接检测头。

　　盖板与主体之间形成平整装配面，便于后期维护时快速拆卸，检查内部电路板、调色模块、传感元件及走线空间。从结构设计角度看，顶部盖板并不需要大面积开孔，因为主要感知与散热需求已经由四侧孔阵承担，封闭顶面能够减少上方落尘直接进入设备内部，也能在多层设备布置时避免上方异物对核心区域造成干扰。底部基座采用阶梯式轮廓，与主体下段形成定位配合。这种设计在装配时可利用台阶面控制主体插入深度，减少装配偏差；在使用过程中，基座还能容纳接线端、固定件或局部加厚结构，使外部线缆从低位接入，整机外观更规整。基座四角和侧边保留足够实体区域，适合加工沉头孔、定位销孔或粘接减震垫，满足不同安装场景下的固定要求。装置内部空间沿竖直方向展开，适合分层布置元件。

　　下部靠近基座处可放置电源模块、接线端子或重量较大的部件，以降低整机重心；中部可布置调色控制板、信号采集板及支撑立柱；上部靠近盖板处可布置对位置高度敏感的传感探头或指示元件。竖直腔体有利于线缆沿内壁或立柱走向整理，避免线束横跨通风孔影响气流，也便于在三维建模阶段检查干涉、预留弯线半径和维护空间。侧壁孔阵在建模时需要重点关注孔间距、孔边距和整体强度的平衡。若孔径过大或孔距过小，壳体在受侧向挤压时容易出现局部变形；若孔位过于稀疏，则通风与感知效果下降。规则阵列还有利于加工一致性，无论采用钣金冲孔、塑料注塑还是机加工方式，都能减少刀具或模具的频繁切换。实际选型时，可根据内部元件发热量和传感器响应速度调整孔径、孔距以及开孔区域高度。

　　外形边界方面，主体截面接近正方形，四个方向的孔阵布局对称，设备在工位上不需要严格区分前后方向，便于根据接线和操作需求旋转摆放。底部加宽基座使支撑面大于主体投影面，抗倾覆能力优于单纯直筒式结构。对于需要嵌入小型设备舱的场景，应重点校核主体宽度、高度以及基座外扩尺寸，确保周围留出接线、散热和拆装空间。该装置可作为颜色检测、环境感知、实验调色或小型信号采集终端的承载外壳。其设计思路不是追求复杂曲面，而是通过对称立式布局、密集孔阵、阶梯基座和可拆顶板，在防护、散热、感知、安装和维护之间取得平衡。结构形式简洁，零件数量少，便于在三维环境中继续细化内部筋位、螺柱、密封圈槽、PCB安装孔和线缆接口，也适合根据不同传感器尺寸进行参数化调整。
