分体式夹持型接近传感器安装支架

　　这个结构件的核心任务，是把圆柱外形的接近传感器稳定固定在设备机架上，并通过出线护套对线缆形成导向和保护。整体由两个夹块、一个带开口的环形夹持段、弯曲支臂以及线缆保护管组成，适合在自动化输送线、机床上下料工位、包装设备、装配专机等位置使用。现场常见的问题是传感器直接用螺钉压在薄板上，长期受振动后会出现角度偏转、检测距离漂移，或者线缆在运动区域被反复弯折。该结构把夹持、定位和走线三个功能合并到同一零件上，减少了额外扎带和转接板的数量。

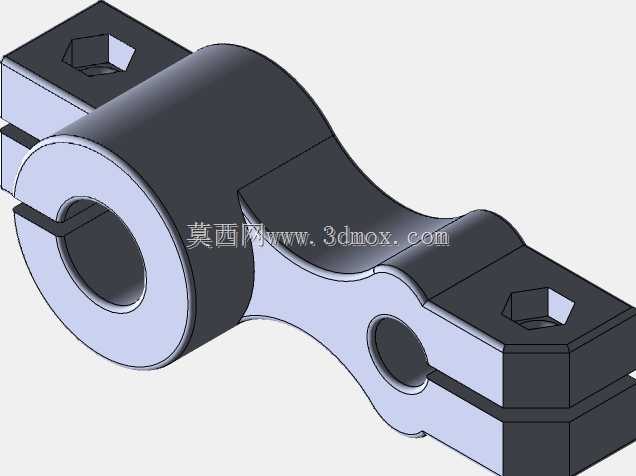

从使用逻辑看，环形夹持段采用开口收缩方式固定传感器。内孔与传感器圆柱面配合，两侧夹块通过螺钉压紧后，开口间隙缩小，能够在不损伤传感器外壳的前提下提供足够抱紧力。

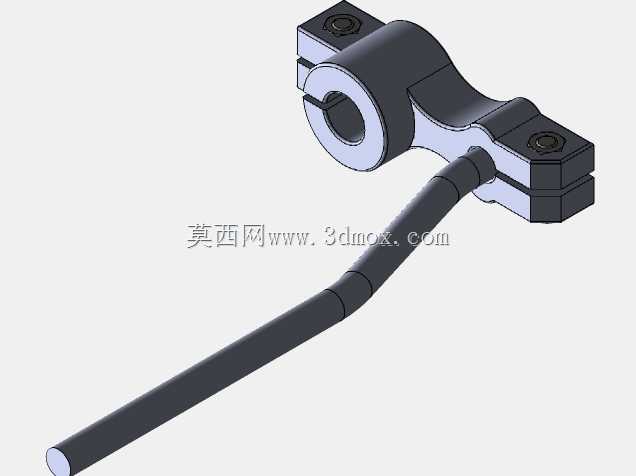

　　两个方形夹块上的螺钉孔形成对称压紧点，拧紧时受力更均匀，避免单螺钉锁紧造成的局部偏载。支臂从夹持段向后延伸并逐渐过渡到线缆保护管，弯曲方向不是单纯装饰，而是让出线方向避开运动部件、切屑飞溅区或操作人员频繁经过的位置。

设计上需要重点控制夹持孔与安装基准之间的关系。若内孔轴线与夹块贴合面平行度不足，传感器装入后会产生歪斜，表现为检测面与被测金属面不平行，有效感应区缩小。支臂截面在弯曲处连续过渡，能够降低应力集中；在频繁受振动的工位，这种过渡比直角折弯板更可靠。线缆保护管与支臂末端连接，既约束线缆出线角度，也能减少线缆根部因小半径弯折导致的断线风险。对于需要经常调整检测高度的工位，

　　松开夹紧螺钉即可沿传感器轴向微调位置，重新锁紧后仍能保持较好同轴度。

安装边界方面，两个夹块提供了主要固定界面，可贴合在型材槽面、支架立板或设备侧壁上。布置时要确认夹块外侧的螺钉操作空间，不能让相邻机构挡住扳手路径。环形夹持段的外径、开口宽度和夹块厚度共同决定了锁紧变形量，过盈过大容易使内孔失圆，过小则夹持力不足。支臂向后方伸出的长度会影响整体刚性，若安装点距离振源较近，应让固定面尽量靠近夹持段，而不是把支臂末端悬空过长。线缆保护管的弯曲半径需要结合所选传感器电缆外径确认，弯曲过急会增加穿线难度，也会加速护套疲劳。

在实际选型和建模时，

　　需要把被测物体运动方向、传感器检测面朝向、线缆出线方向以及螺钉装拆空间一起校核。该结构尤其适合检测金属工件到位、气缸位置确认、夹具开合状态反馈等场景。三维建模时应保留开口间隙、螺钉孔、夹持孔和弯曲支臂的连续曲面，这些特征直接影响装配干涉检查和后续出图。对于结构工程师而言，这类零件虽然外形不复杂，但尺寸链和受力路径必须清晰：夹块压紧力要转化为环形段均匀收缩，支臂要把检测载荷传回安装面，线缆通道则要保证长期运行中不与运动件摩擦。
