带长探杆法兰式传感检测元件结构

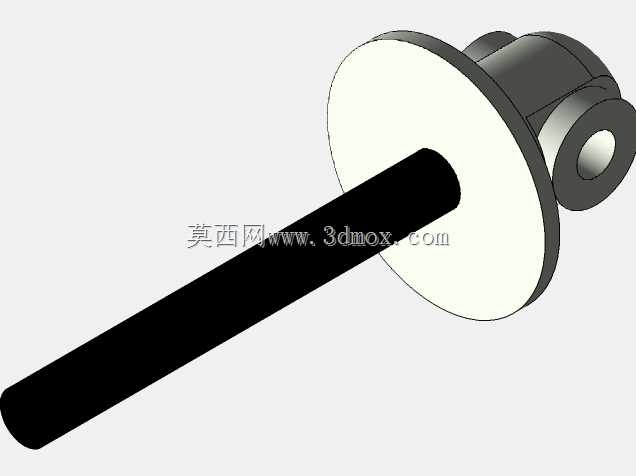

　　该类带长探杆的法兰式传感元件，常见于料位监测、液位探测、温度采样或接近式位置反馈场景，其结构核心在于把敏感探测端通过刚性长杆延伸至被测腔体内部，再依靠中部圆盘法兰完成与设备壁板的定位和密封。从三维结构看，长直探杆从法兰盘面垂直伸出，杆体为主要插入段，决定了元件能够进入罐体、管道或料仓的有效深度；法兰盘背面集成接线与壳体部分，侧部带有横向通孔结构，可用于走线、气路连接或铰接固定，使外部信号线缆能够从侧向引出，避免与后方安装面发生干涉。

　　工程选型时，首先要确认探杆有效长度与安装边界。长杆需要穿过设备壁面并伸入介质区域，杆端位置应落在真实需要采集信号的区间，既不能过短导致探测不到目标介质，也不能过长触碰运动部件、搅拌桨或罐底积料区。法兰盘直径决定安装孔分布与密封面尺寸，设计中需要在壁板上预留对应通孔，并在法兰与壁板之间加装密封垫，防止粉尘、液体或压力介质从安装缝隙泄漏。背面壳体的外轮廓和侧向接口尺寸，则决定安装后所需的后部维护空间，现场布线时应保证接头插拔、线缆弯折和检修工具操作不受相邻管线或机架遮挡。

　　结构设计上，长杆与法兰的连接区域是受力关键。探杆在设备运行中可能受到物料冲击、流体扰动或振动影响，若根部刚性不足，容易产生弯曲疲劳或密封松动。因此该部位通常采用圆角过渡、加强焊接或整体机加工方式，降低应力集中。法兰盘面同时承担轴向定位作用，安装时以盘面贴紧设备外壁，探杆伸入长度即被固定，不需要在腔体内进行复杂调整，适合批量设备的标准化装配。背面壳体与法兰之间形成保护腔，内部可容纳敏感元件转接电路、接线端子或信号调理模块，侧向开孔则为电气连接提供通道，使整支元件在完成插入安装后即可快速接线。

　　在实际应用中，这类结构多用于空间受限但探测点较深的位置。例如储料罐侧壁安装时，法兰固定在罐外，长杆穿过保温层和罐壁进入内部，敏感端位于料层变化区间；输送管道上使用时，探杆可伸入管腔检测物料通过状态或介质温度；机械设备内部则可作为位置反馈元件，通过杆端接近运动部件实现到位判断。由于采用法兰安装，元件拆装时不必破坏主体设备，只需松开紧固件即可整体抽出，便于日常清理、校准和更换。

　　建模过程中需要重点控制三段几何关系：探杆轴线与法兰安装面的垂直度，直接影响插入后探测端位置；背面壳体与法兰的同轴度，关系到内部元件装配和外观一致性；侧向接口与主壳体的相交区域，应保证壁厚均匀、过渡圆滑，避免后续加工或注塑时出现局部薄弱。对于需要密封的使用环境，还应在法兰面、杆体根部和接线接口处分别考虑密封结构，而不是仅依赖单一配合面。长杆表面可根据介质特性选择裸露金属、涂层或护套结构，以兼顾耐磨性、防腐性和信号响应速度。

　　从装配角度看，该元件属于典型的壁面穿装部件。安装顺序通常为先固定密封垫和法兰，再确认探杆伸入方向，最后完成背面接线。若设备存在振动，法兰紧固件应设置防松措施；若介质具有压力，则法兰厚度和连接强度需满足承压要求。侧向接口的朝向也应在装配时统一，便于多台设备布线一致并减少线缆弯折。整体结构没有复杂运动副，可靠性主要取决于杆体刚性、密封完整性和电气接口防护，因此在三维设计阶段把安装空间、插入深度和维护距离校核清楚，比后期现场改孔、割杆或重新布置线缆更能降低工程风险。
