工业密封防护壳体三维结构设计

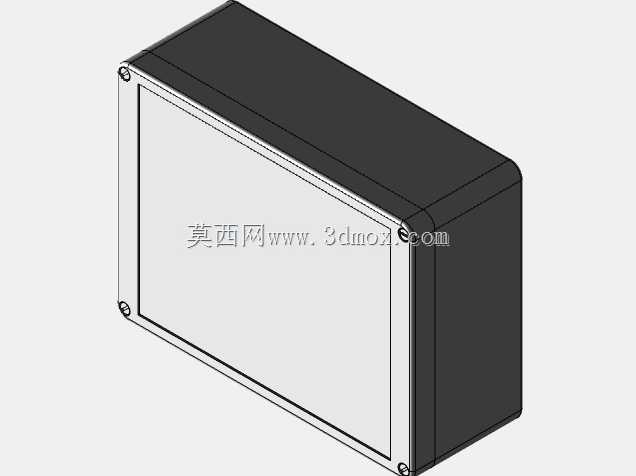

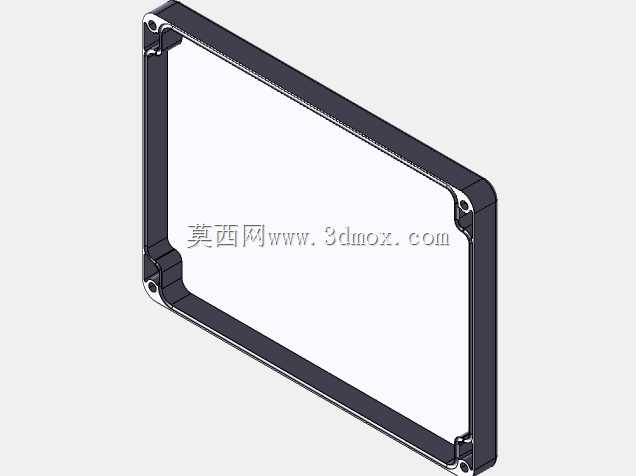

　　在工业现场的传感采集、小型控制模块布设场景中，裸露的电路板与接线端子往往要面对粉尘侵入、凝露滴落、意外磕碰以及轻度油污溅射的考验，这类小型密封防护壳体正是为承载这类核心电气元件而生。它的整体形态为规整的长方体，边角做了圆弧过渡处理，既避免了锐边在安装维护过程中划伤操作人员，也能在壳体受外力挤压时分散应力，降低直角位置出现应力开裂的概率。前盖与盒体采用分体扣合结构，四个角位预留了紧固安装孔，装配时可通过螺丝将前盖均匀压紧在盒体的密封面上，保证结合面的贴合一致性。

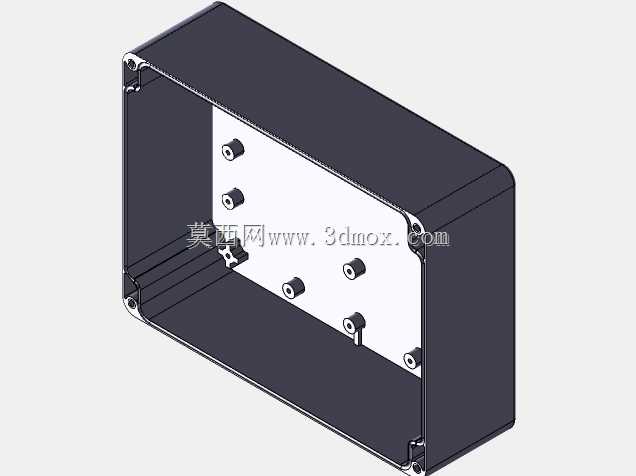

　　从结构设计的角度看，这类壳体的内部预留了平整的安装基面，工程师可根据内置电路板的尺寸在基面上加工螺柱或定位卡槽，完成PCB板、接线端子、小型传感元件的固定。壳体的侧壁厚度均匀，适配注塑成型的工艺要求，既不会因壁厚过大导致注塑过程中出现缩痕，也不会因壁厚不足影响整体抗冲击强度。两种材质的选型对应不同的使用工况：ABS材质版本具备较好的韧性与抗冲击性能，适合普通工业车间、室内设备柜体这类常规环境使用；PC材质版本拥有更优异的透明度与耐候性，可在需要观察内部指示灯状态、或是有轻度紫外线照射的户外场景中选用。

　　实际选型过程中，工程师首先要确认内置元件的排布空间，核对壳体的内部长宽高尺寸是否满足电路板、接线端子与走线余量的叠加需求，同时要预留出接线端子的插拔操作空间，避免装配后出现接线干涉。安装边界方面，壳体四个角的固定孔位形成了稳定的矩形安装基准，既可以通过螺丝直接固定在设备机架的安装板上，也可搭配配套的安装耳实现壁挂、导轨安装等多种布设方式。壳体的外轮廓方正，多台壳体并排布设时能够紧密贴合，有效节省控制柜内部的安装空间。

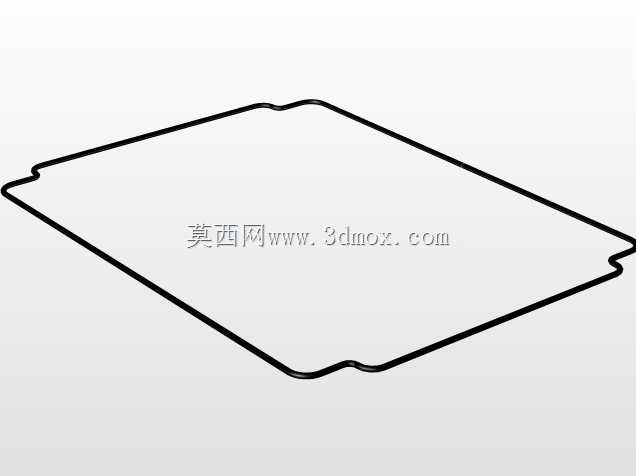

　　在三维建模过程中，需要重点还原盒体与前盖的配合止口结构，止口的搭接尺寸直接决定了壳体的防尘防水能力，建模时要保证止口的配合间隙均匀，同时预留出密封胶条的填充槽位。四个角的紧固孔位要做同轴度校验，避免装配时出现螺丝偏斜、无法锁紧的问题。边角的圆弧过渡要与壳体整体壁厚保持协调，防止曲面位置出现壁厚突变。模型完整呈现了壳体的外部轮廓、安装孔位、扣合结构等关键特征，结构设计人员可直接基于该模型完成内置元件的布局校验、安装支架的配套设计，也可将其导入设备整体装配方案中，核对与周边零部件的空间干涉情况。

　　这类防护壳体广泛应用于工业传感器模块封装、小型信号调理电路防护、现场数据采集节点保护、低压控制单元外置安装等场景，能够为内部精密电气元件提供可靠的物理防护，减少外界环境因素对电路运行稳定性的干扰。在设备改造、非标自动化项目搭建过程中，选用标准化的成品防护壳体，可省去自行开模制作外壳的周期与成本，设计人员只需根据壳体的内部安装尺寸完成电路板适配，即可快速完成整套采集控制模块的集成。建模时还原的细节还包括前盖与盒体的分模线位置、安装孔的沉台结构，这些特征能够帮助工艺人员提前评估注塑生产的可行性，也能让装配人员直观理解壳体的装配顺序与紧固方式。
