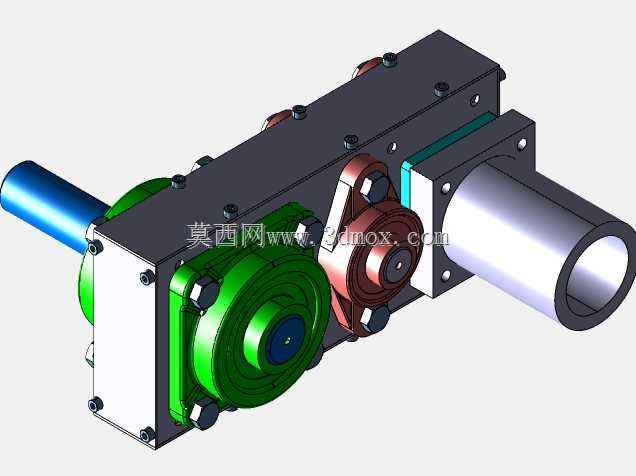

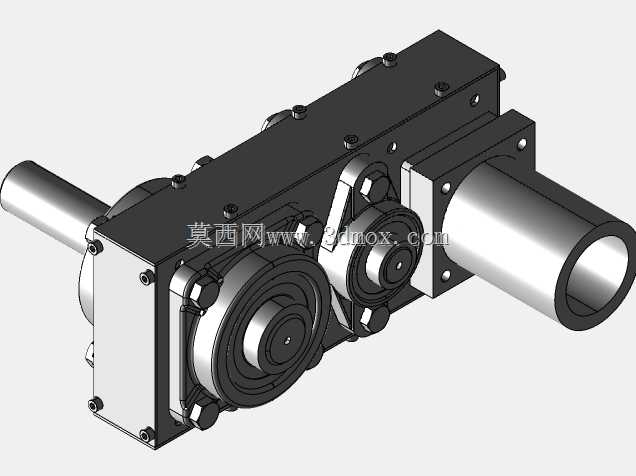

多档位动力分动齿轮传动箱体结构

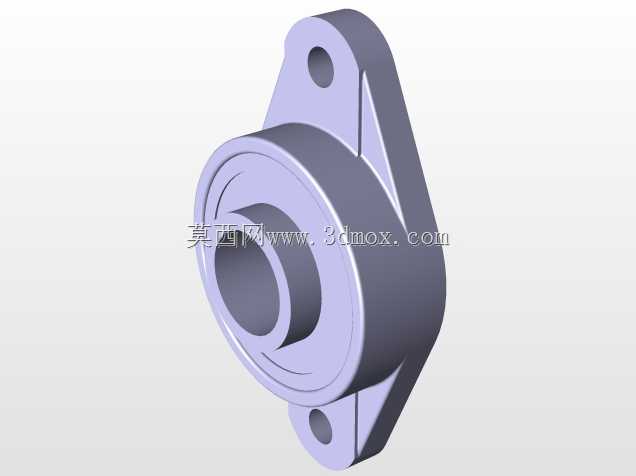

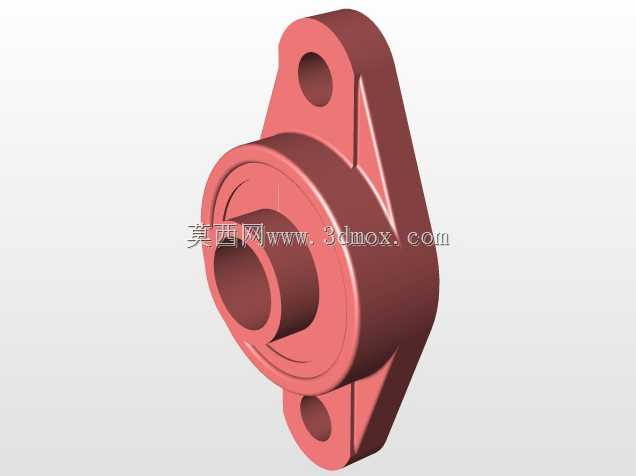

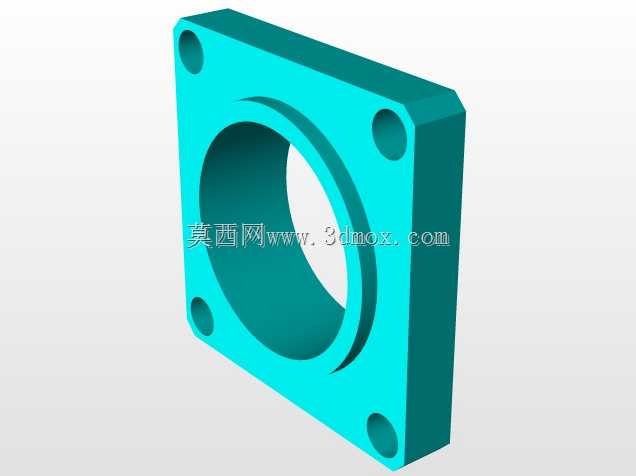

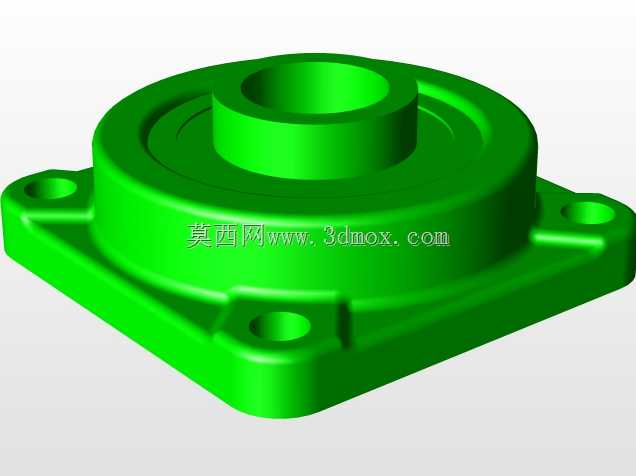

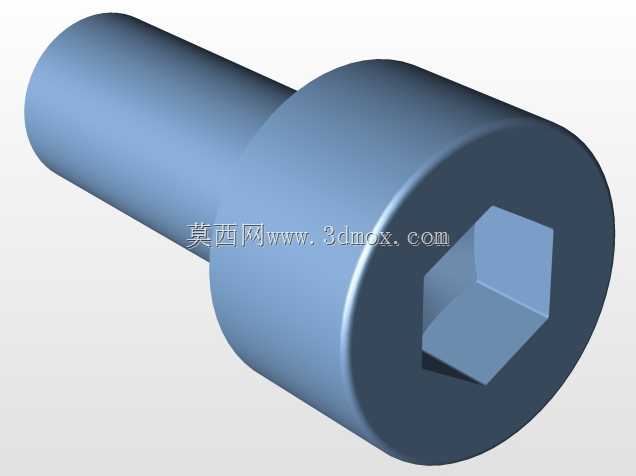

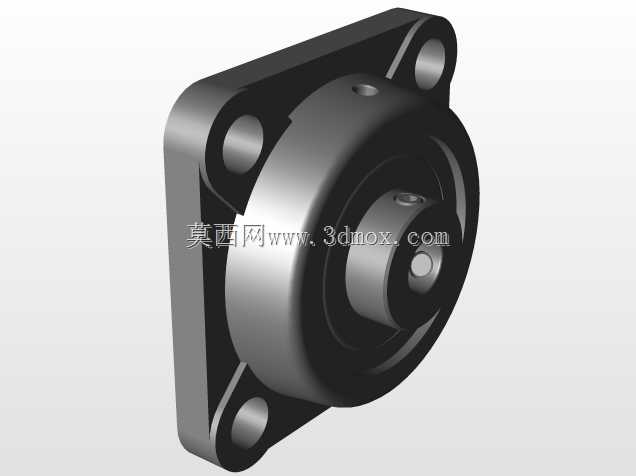

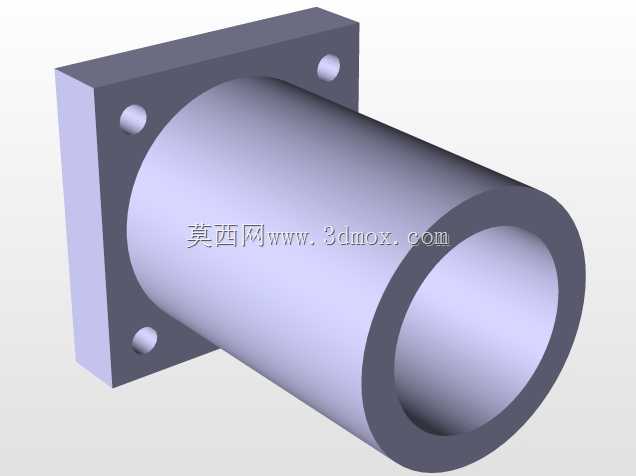

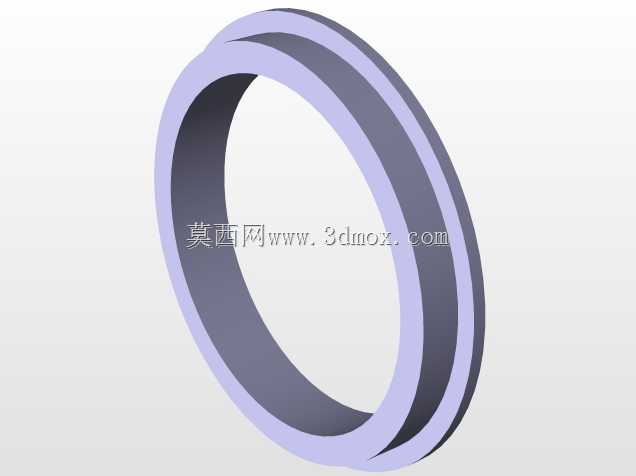

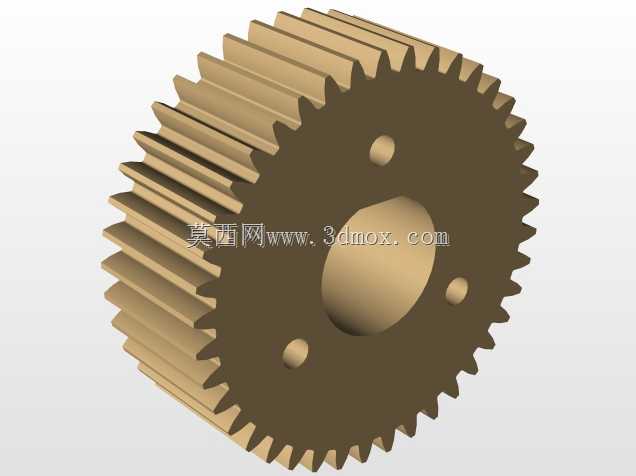

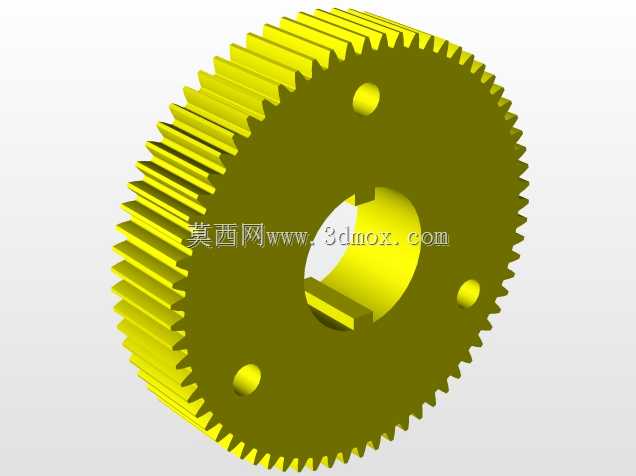

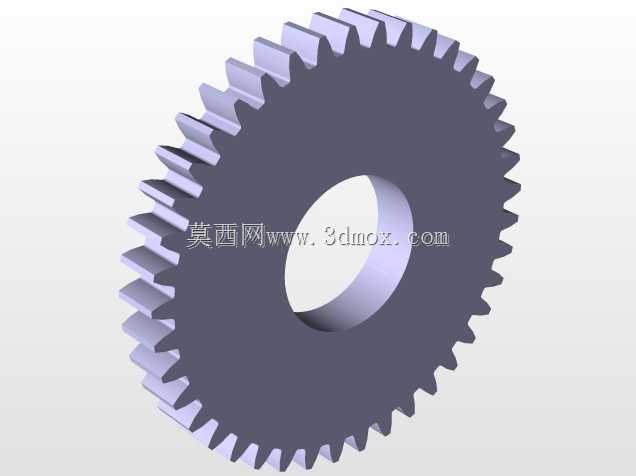

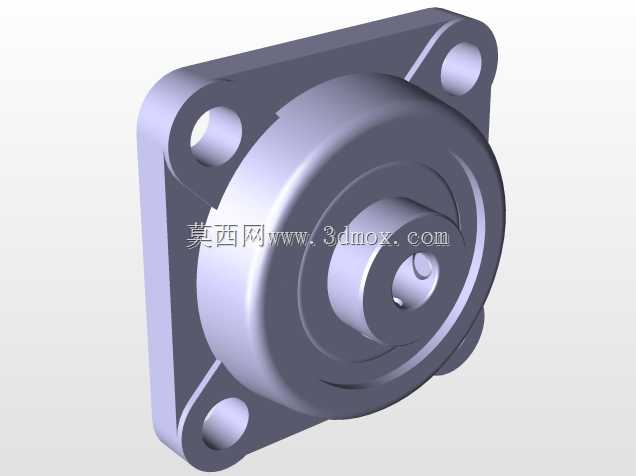

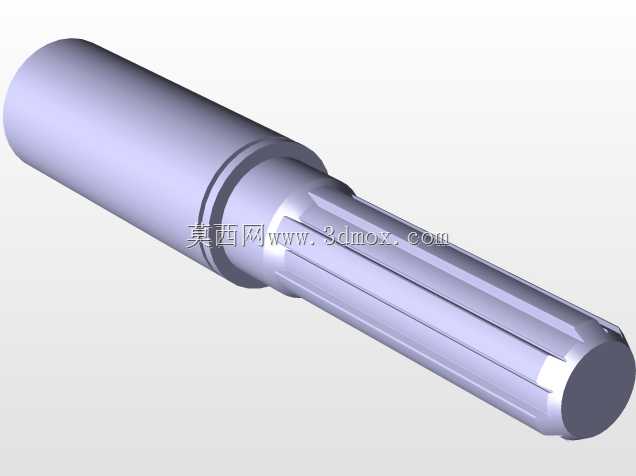

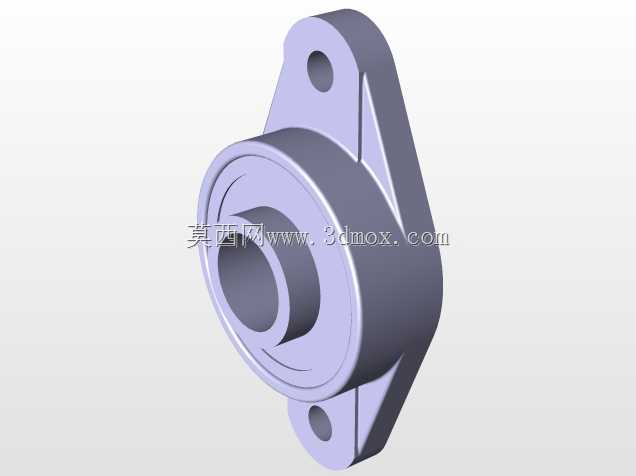

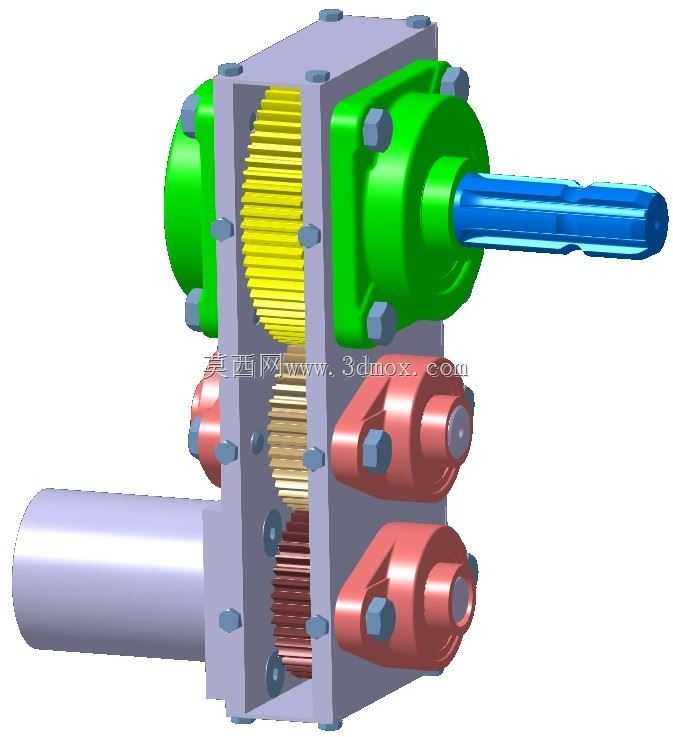

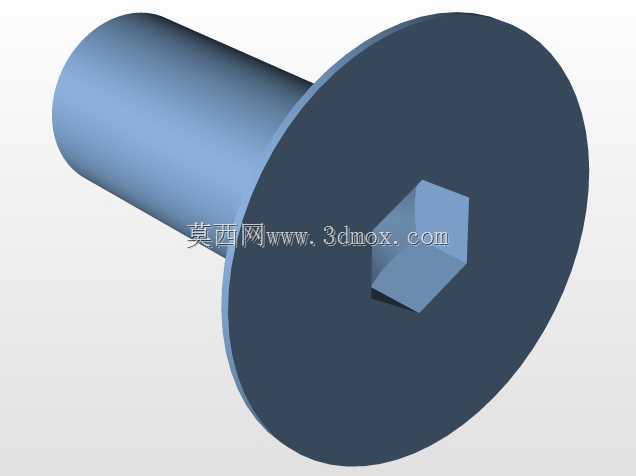

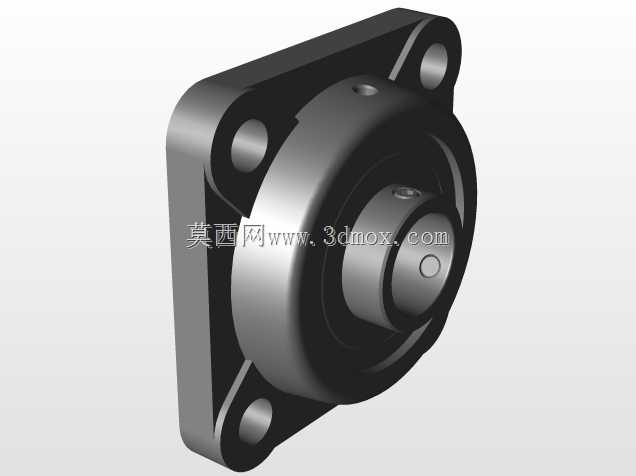

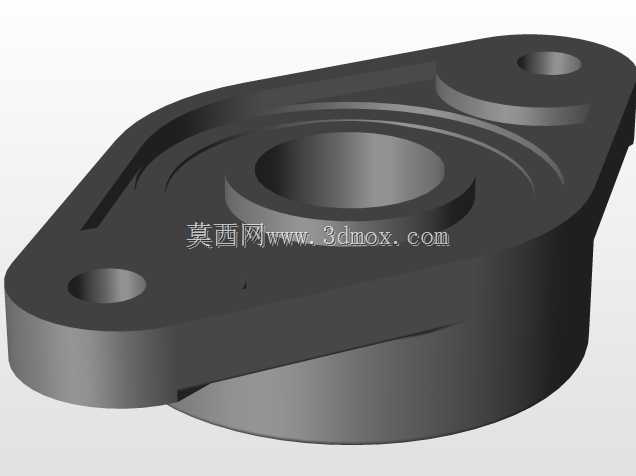

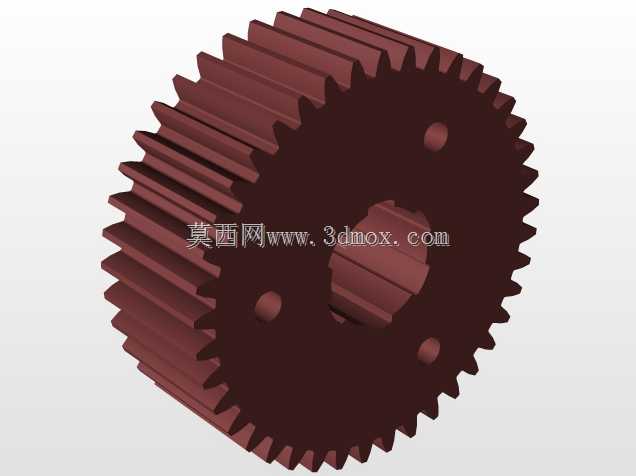

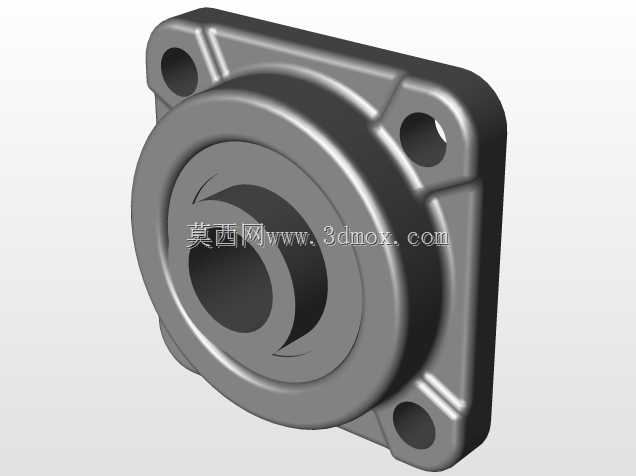

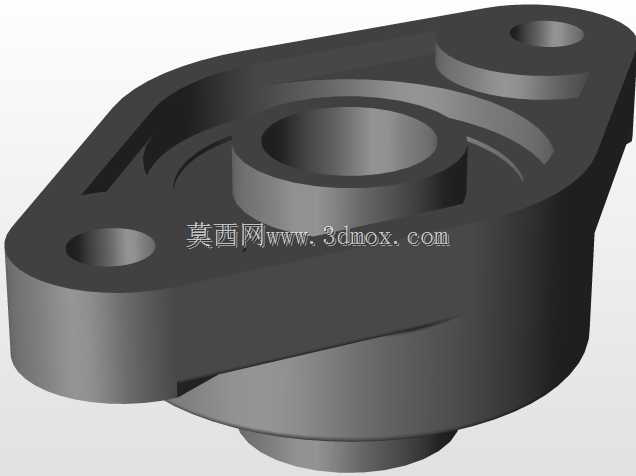

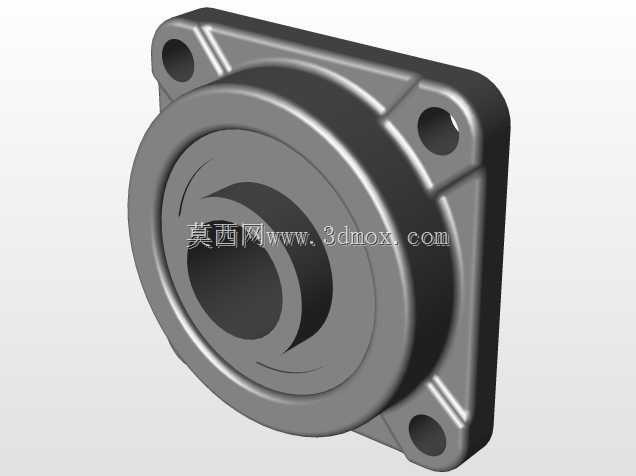

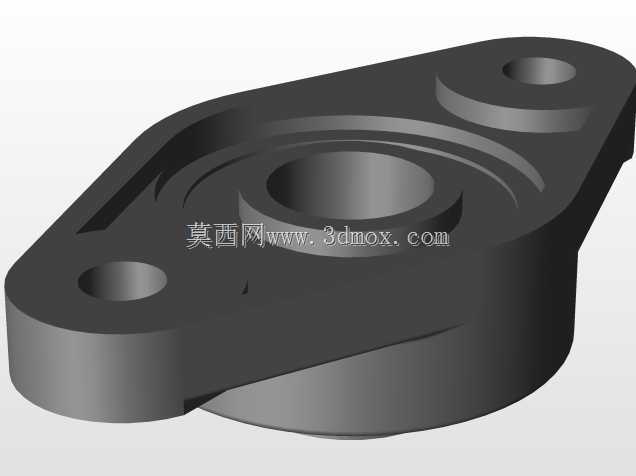

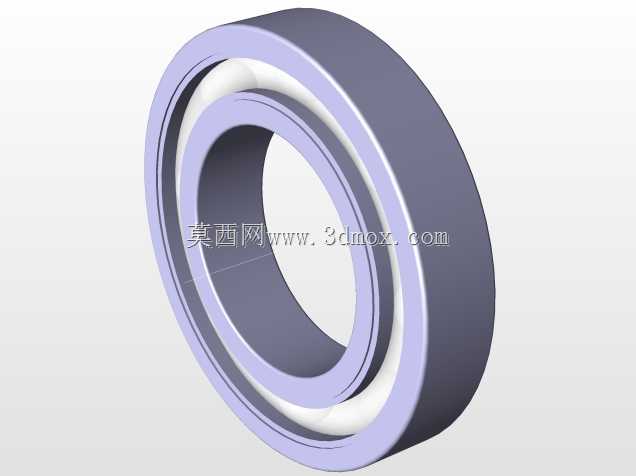

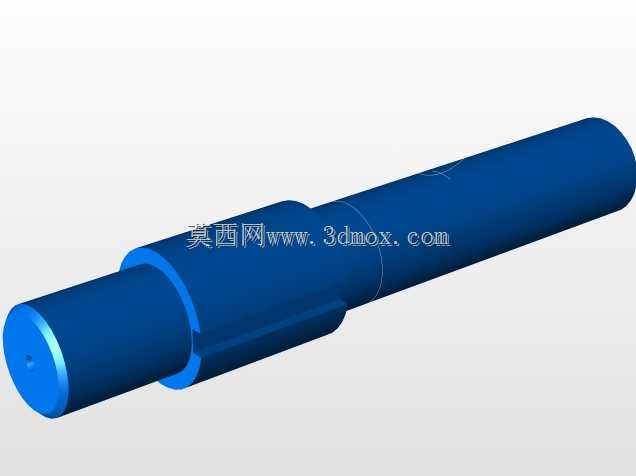

该传动箱体结构主要面向小空间多路径动力输出的设备场景，常见于小型农用作业机具、园林动力设备、特种作业小型机械的动力分流环节，核心作用是将单路输入的动力按照固定传动比分配到多个输出轴端，匹配不同作业端的转速与扭矩需求。从结构布局来看，输入轴采用花键轴结构，可直接与动力源输出端通过花键套刚性连接，输入端轴承位采用双侧密封轴承安装位，适配常规深沟球轴承的安装尺寸，箱体结合面预留密封胶槽与螺栓过孔，可通过涂覆密封胶实现结合面的静密封，避免齿轮润滑脂泄漏。箱体内部采用多级圆柱直齿轮啮合布局，不同齿数的齿轮组沿输入轴轴向排布，分别与三个不同高度的输出轴齿轮啮合，实现三路不同转速的动力输出，输出轴端同样采用轴承支撑结构，轴端伸出箱体的部位设计有密封件安装槽，可适配骨架油封实现动密封，防止外部粉尘进入箱体内部磨损齿轮啮合面。设计过程中优先考虑了安装边界的紧凑性，箱体整体采用剖分式结构，上下箱体通过周向布置的内六角螺栓紧固，螺栓排布避开齿轮啮合的运动包络空间，同时在箱体外侧对应轴承安装位设计有加强筋结构，既提升箱体的整体刚性，避免轴承位受载变形导致齿轮啮合偏载，也控制了箱体的整体重量。输出轴的伸出长度根据常规外接作业部件的连接尺寸设计，轴端预留有连接销孔，可通过圆柱销实现外接传动部件的周向固定，防止作业过程中连接部件打滑。齿轮参数匹配过程中，针对不同输出端的常用作业负载设定了对应的传动比，低速输出端采用大传动比齿轮组，可输出更大扭矩适配重负载作业部件，高速输出端采用小传动比齿轮组，适配高转速低负载的作业部件，各齿轮的啮合侧隙按照通用机械传动的公差标准设定，既保证传动过程无卡滞，也避免侧隙过大导致传动反向冲击。箱体的安装脚位设计在箱体底部，预留有四个安装螺栓过孔，孔位间距按照通用小型动力设备的安装机架尺寸设定，可直接通过螺栓固定在设备机架上，无需额外制作转接安装板，降低整机集成的设计与加工成本。内部齿轮采用脂润滑方式，箱体内部预留有足够的润滑脂存储空间，无需额外设计润滑油路，日常维护仅需定期补充润滑脂即可，降低了设备的后期维护难度。
