该壳体用于容纳小型电路板、接线端子、传感模块或低压控制元件,常见于设备内部电气分区、台架测试工装、工业现场传感节点以及狭小空间内的电子组件防护。实际使用中,它首先承担物理隔离作用,把焊点、裸铜走线和敏感器件与外部金属结构、粉尘、轻微溅液和误触碰隔开;其次提供稳定的安装基准,使内部PCB可以通过螺柱或卡槽定位,外部再借助法兰孔固定到机架、面板或支架上。

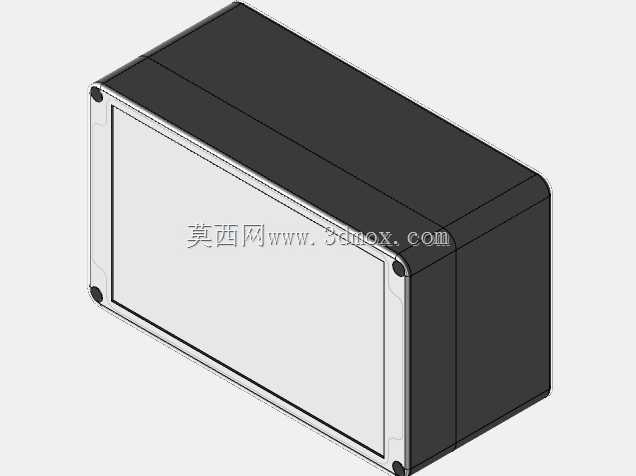

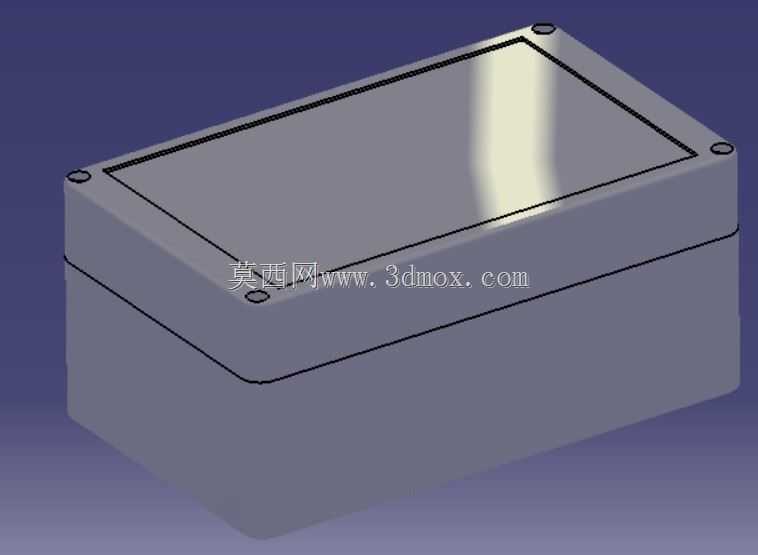

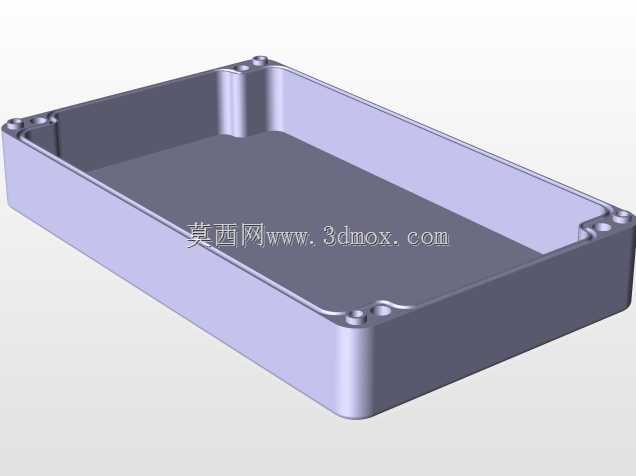

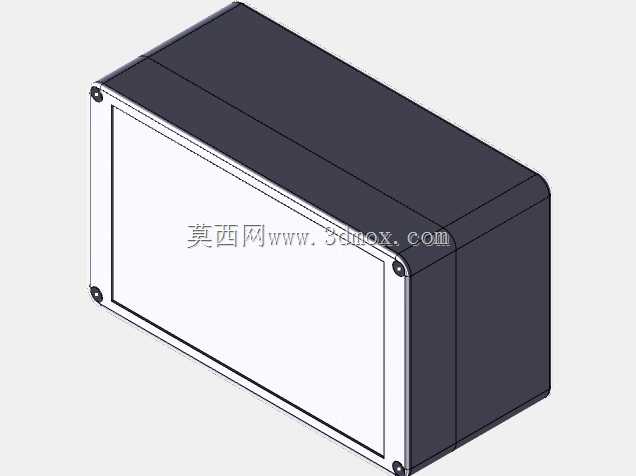

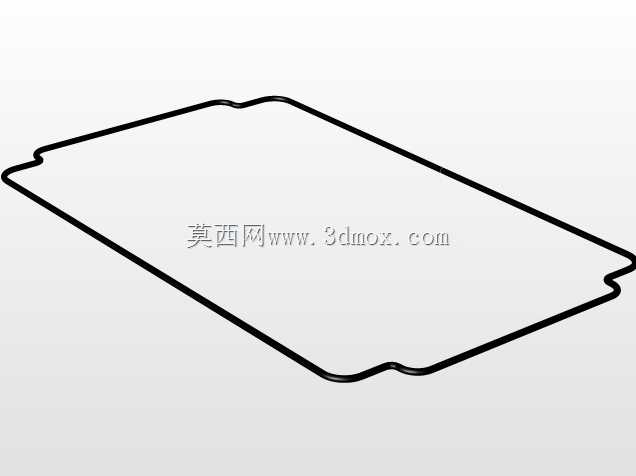

从结构上看,模型采用盒体与前盖组合的形式,主体轮廓为带圆角的长方体,边角过渡圆滑,既减少注塑时应力集中,也能避免装配时划伤线缆和操作人员。深色盒腔构成主要容纳空间,内壁可根据需要预留筋位、支撑柱或走线槽;浅色盖板形成封闭面,四角布置紧固点,使装配后受力均匀,不会因局部螺钉锁紧而造成盖板翘曲。盖板与盒体之间的配合面需要控制间隙,若现场要求更高防护等级,可在该界面增加密封圈或密封胶条,螺钉位置则应尽量靠近密封边界,以提升压紧连续性。
设计这类壳体时,不能只把它看作简单盒子。内部净空间必须先按最高元件包络确定,再预留插接件插拔方向、线束弯曲半径和焊点安全距离;电容、继电器、端子台等较高元件会直接限制盖板下沉深度,而连接器若从侧面出线,还需在侧壁预留开孔或防水接头位置。模型中可见的前盖紧固方式适合需要反复检修的场合,维护时拆开正面即可更换模块或调整跳线;若设备长期免维护,也可改为卡扣、超声焊接或胶粘结构,但后续可维修性会相应降低。
安装边界方面,四角孔位决定了对外连接尺寸,选型时应核对孔距与被安装面的螺柱或开孔是否匹配。壳体外形长度、宽度和高度共同决定所需安装包络,除本体尺寸外,还要计入侧面插头、出线电缆弯曲半径以及螺钉工具操作空间。若安装在振动设备上,应避免仅靠单侧两点固定;四角均衡锁紧更有利于抑制电路板晃动。若靠近发热元件,则需评估塑料材料的长期工作温度,必要时在盖板或侧壁增加散热孔,但开孔会削弱防尘防潮能力,需要在散热与防护之间折中。

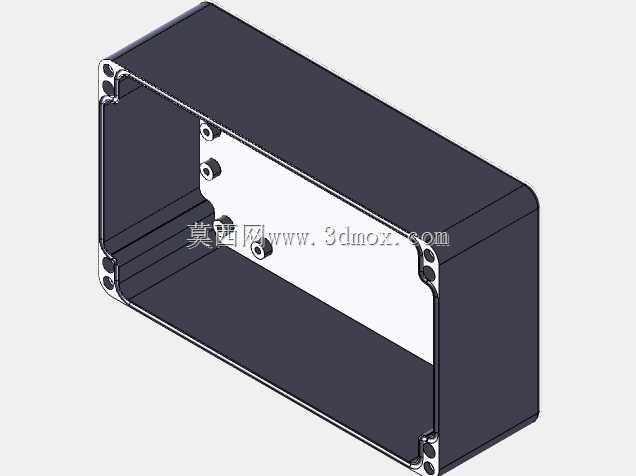

壁厚设计应遵循塑料件成型逻辑,主体壁厚尽量均匀,转角处取适当圆角,防止缩痕和填充不足。内部安装柱不宜过高过细,柱根应加拔模斜度和加强筋,以承受螺钉锁紧扭矩;螺柱内孔直径要与自攻螺钉或热熔铜螺母匹配,过大会导致锁附力不足,过小则可能造成柱体开裂。外表面保持简洁,没有多余凸起,便于在密集设备中贴靠安装,也便于标签粘贴和型号识别。
在工程应用里,这类壳体的价值体现在“标准化容纳”。它把不同功能的小板卡或接线模块统一到可替换的机械边界内,使电气设计与结构设计能够并行推进。结构工程师只需锁定外轮廓、安装孔和接口窗口,电子工程师即可在内部完成布板;后续即使元件升级,只要不突破内部包络和外部接口,整机结构不必大幅修改。对于样机开发阶段,这种壳体还能快速形成可演示、可搬运、可固定的功能模块,减少临时接线裸露带来的短路和损坏风险。

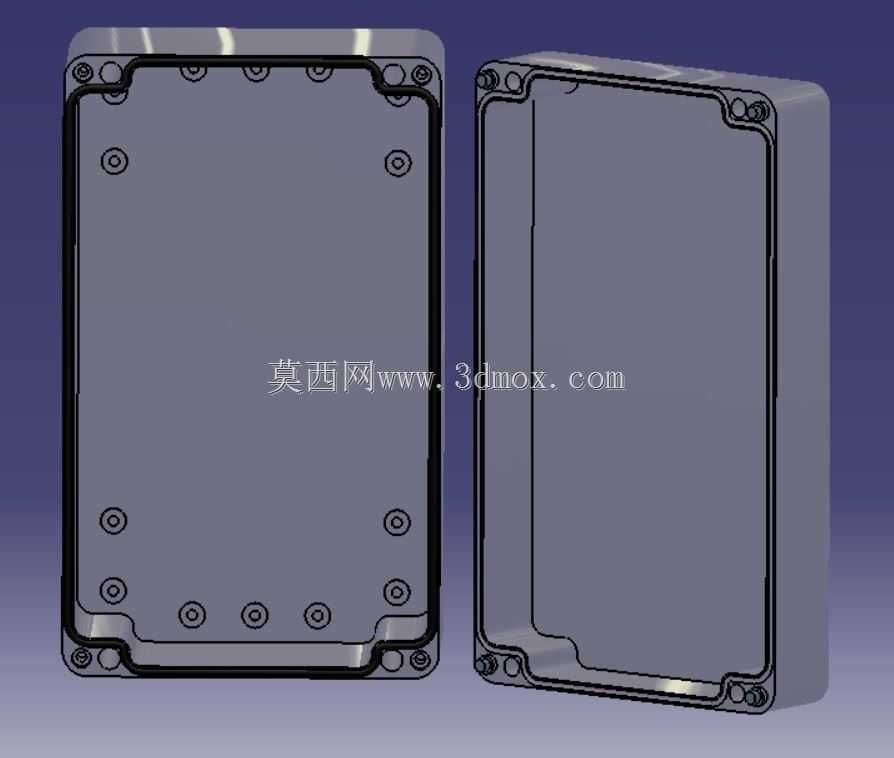

建模时应重点表达盒体与盖板的装配关系、螺钉孔位置、内部腔体边界以及可能的密封面。若用于后续加工或3D打印,还需补充拔模方向、壁厚检查和装配间隙验证;若用于注塑量产,则应进一步评估分型线、浇口位置、顶出区域以及加强筋厚度,避免成型缺陷。整体而言,该模型不是追求复杂曲面的外观件,而是强调边界清晰、装配可靠、适配灵活的工程容纳件,适合作为小型电子控制模块的基础外壳进行二次设计。
