HG37系列直流齿轮减速电机结构设计

　　在小型传动执行机构的选型与结构设计工作中，这类外径37mm规格的直流齿轮减速电机是桌面级自动化装置、小型智能传动终端里极为常用的动力输出部件，很多做小型输送模组、电动执行终端、智能小家电传动结构的工程师，在做动力匹配时都会优先考虑这个尺寸段的减速电机，毕竟其安装边界、输出扭矩区间刚好覆盖了大部分低负载连续传动的场景需求。

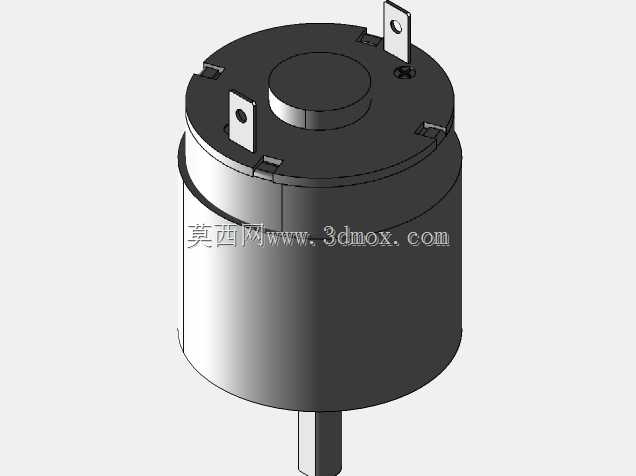

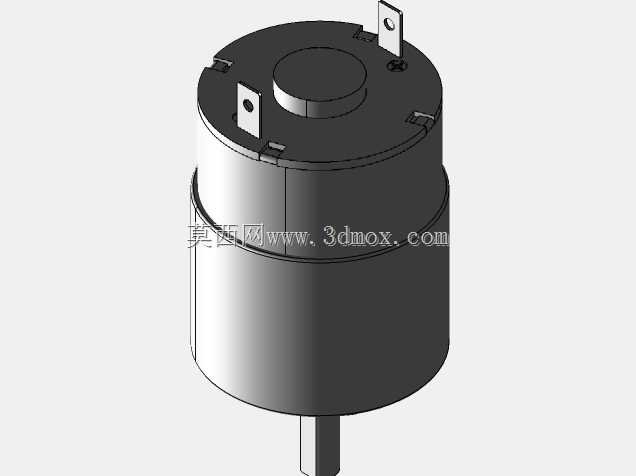

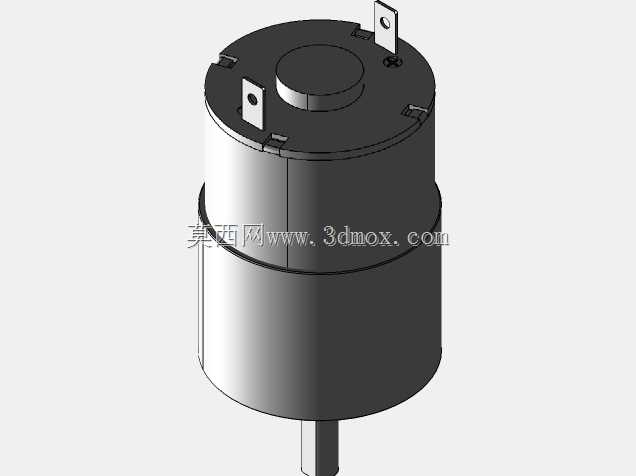

　　从结构设计逻辑来看，这款电机采用了一体式圆柱形机壳设计，机壳主体采用冷拉钢质薄壁圆筒结构，端盖通过止口配合与机壳定位，配合端面的紧固螺丝完成整机的轴向固定，这种结构的优势在于可以最大化利用径向空间，在相同外径尺寸下容纳更大功率的定子磁钢与转子绕组，同时圆柱外形也方便在设备安装板上做圆孔嵌入式安装，不需要额外设计复杂的定位卡槽，只需要在安装板上加工对应直径的通孔，配合端盖上的两个固定接片就能完成整机的锁附固定，安装公差宽容度更高，适合批量装配的生产线作业。

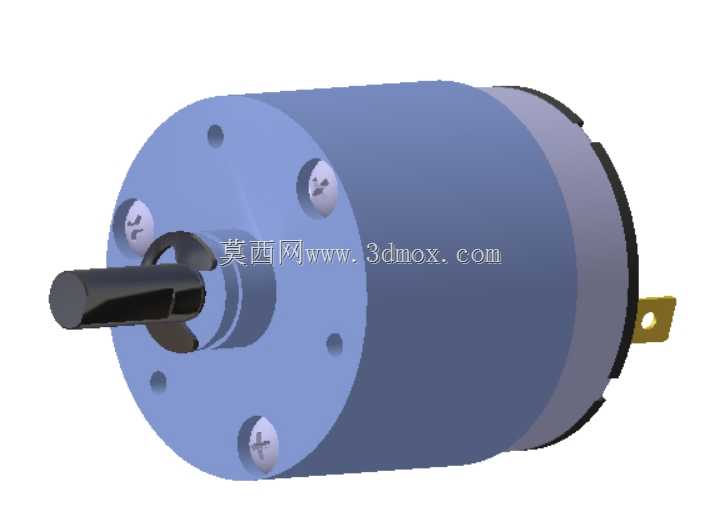

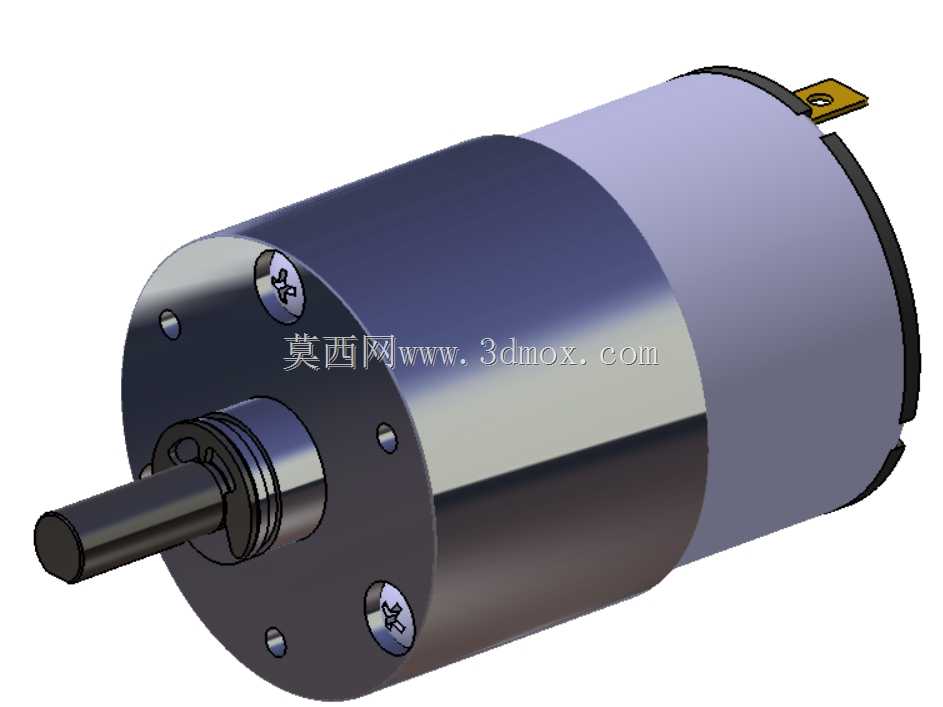

　　输出端的轴伸采用标准圆柱光轴设计，没有做额外的键槽或者D型切边，这也是这类小型减速电机的常见设计，因为其输出扭矩本身不大，配合过盈配合的联轴器或者紧定螺丝固定的传动轮，就足以传递额定输出扭矩，不需要额外的键连接来提升抗扭能力，反而光轴设计可以降低轴加工的成本，也方便用户根据自身的传动需求调整轴伸的插入深度，适配不同厚度的安装支架与传动轮尺寸。端盖上引出的两个焊片式接线端子，分别对应电机的正负极供电，用户可以直接焊接导线，也可以配套快插端子实现快速接线，端子本身采用黄铜镀锡工艺，既保证了导电性能，也能避免长期使用出现氧化接触不良的问题，端子的位置设计在端盖的同一侧，也方便布线时将供电导线统一整理，避免导线与输出轴或者周边传动部件产生干涉。

　　从内部传动结构的设计思路来看，这款电机采用的是多级直齿轮减速结构，从模型上标注的尺寸边界可以推算，其内部的齿轮组全部布置在机壳靠近输出轴的一侧，电机转子的高速转动通过首级齿轮输入减速箱，经过多级齿轮减速后将扭矩放大到输出轴上，这种布局的好处是电机的整体重心更靠近输出轴一侧，安装后整机的悬臂长度更短，运行时的振动更小，不会因为重心外伸导致安装固定处出现长期疲劳松动。齿轮的材质选择上，这类常规应用场景的版本多采用聚甲醛注塑齿轮，运行噪音低，自润滑性能好，不需要额外添加润滑脂就能实现长时间免维护运行，针对高负载需求的版本也可以更换为粉末冶金齿轮，提升齿轮的抗扭能力与使用寿命，适配不同冲击负载的应用场景。

　　在实际应用场景中，这款减速电机常被用在小型自动售货机的货道驱动、智能垃圾桶的翻盖传动、桌面型3D打印机的送料机构、小型输送带的驱动辊动力、电动窗帘的牵引驱动、智能门锁的锁舌执行机构等场景，这些场景的共同特点是需要的输出扭矩不大，但是要求电机体积小、安装方便、运行噪音低、连续工作寿命长，而37mm直径的这个尺寸段，刚好能在提供足够输出扭矩的同时，不会占用过多的设备内部空间，机壳的圆柱外形也能很好地嵌入到设备的圆管或者薄壁安装位中，不需要为电机预留方形的安装空间，提升了设备内部空间的利用率。

　　做安装边界设计的时候需要注意，电机尾部的端盖直径和机壳直径保持一致，整体没有突出的凸台结构，所以安装孔的深度只需要略大于电机整体长度即可，不需要在尾部预留额外的避让空间；端盖上的两个固定接片是向外侧伸出的，在设计安装板的时候需要在对应位置加工两个缺口或者避让孔，让接片可以顺利穿过安装板，之后通过螺丝或者卡簧将接片压紧在安装板上，就能实现电机的轴向固定，防止电机运行时出现轴向窜动。接线的时候需要注意供电电压与电机额定电压的匹配，这类电机常见的额定电压有6V、12V、24V几个版本，不同电压版本的绕组线径与匝数有区别，错接电压会导致电机转速异常或者过热烧毁，同时如果需要频繁正反转的应用场景，要在接线回路中增加浪涌吸收电路，避免电机换向时产生的反向电动势击穿前端的驱动元件。

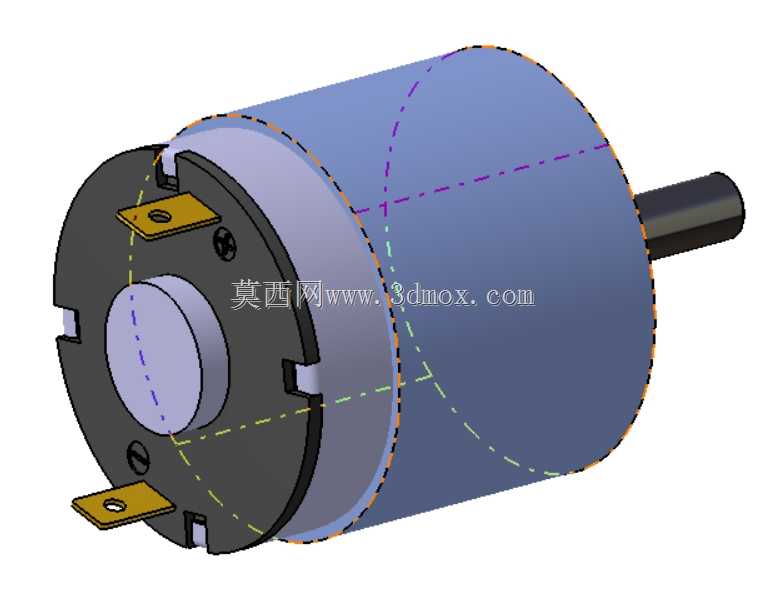

　　从建模的细节处理来看，这个三维模型完整还原了电机的外部所有特征，包括端盖上的固定螺丝位置、接线端子的尺寸与角度、输出轴的直径与伸出长度、机壳的外径与整体长度，甚至连端盖上的定位缺口都做了准确的还原，工程师在做设备整体装配设计的时候，可以直接将这个模型导入到装配体中，用来校验安装空间是否足够，传动部件是否和电机本体存在干涉，不需要再手动测绘电机的外形尺寸，能大幅缩短结构设计的周期，避免因为手动测绘的尺寸误差导致后期打样出现装配干涉的问题。模型上标注的尺寸参考线也能帮助工程师快速获取关键的安装尺寸，比如安装孔的中心距、输出轴的中心高、接线端子的伸出长度等，不需要再通过测量工具反复测量模型，提升设计效率。

　　在做传动匹配的时候，需要注意这款电机的输出轴径向负载能力有限，不适合直接驱动大直径的重载传动轮，也不能在输出轴上施加过大的径向力，否则会导致输出轴弯曲，内部齿轮啮合异常，提前出现磨损或者卡滞的问题，如果需要驱动径向负载较大的传动结构，建议在输出轴外侧增加辅助支撑轴承，将径向载荷转移到支撑轴承上，避免电机的输出轴直接承受径向力，提升电机的使用寿命。另外电机的运行转速和供电电压直接相关，在需要精准调速的场景中，可以配套PWM调速板来调整电机的输入电压，实现输出转速的无级调节，满足不同传动速度的需求，但是调速范围不建议低于额定转速的10%，过低的转速会导致电机运行不稳定，扭矩输出波动变大。
