欧文冲锋枪SolidWorks三维建模作品

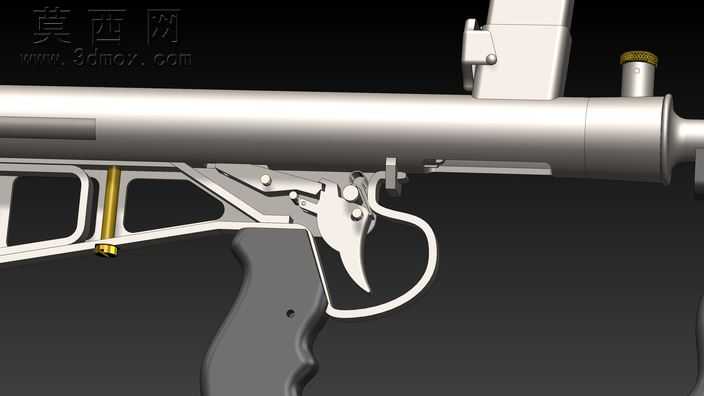

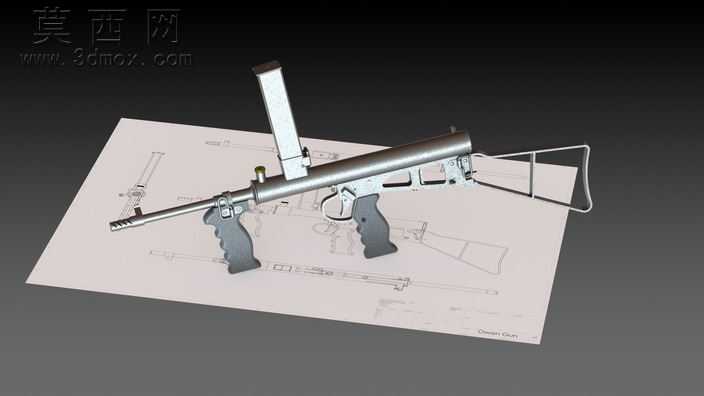

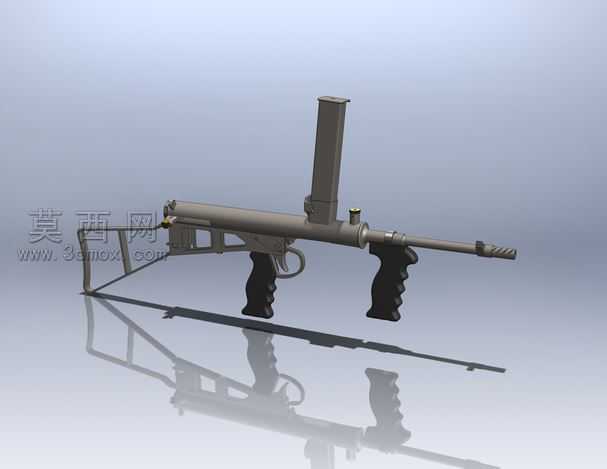

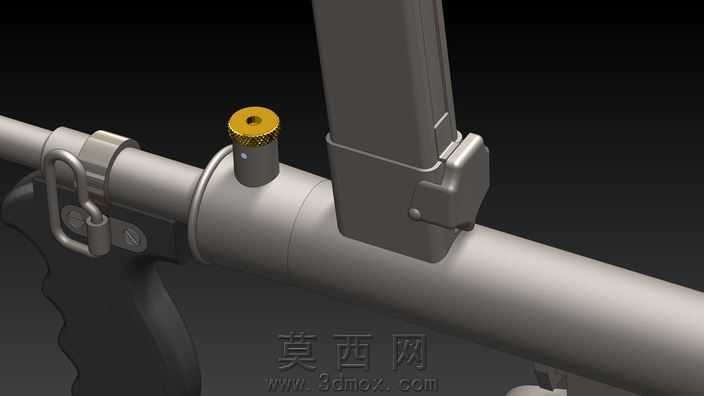

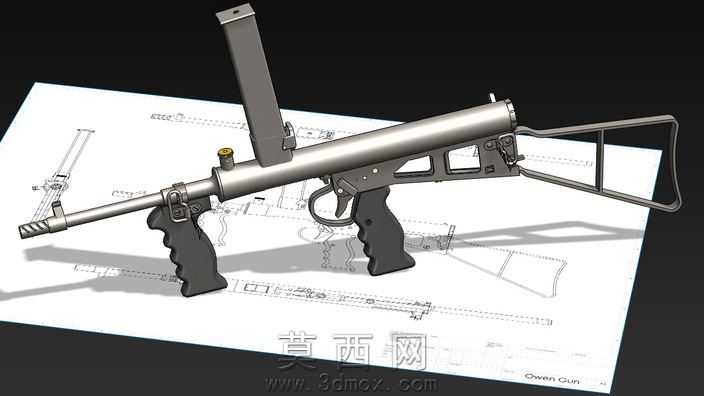

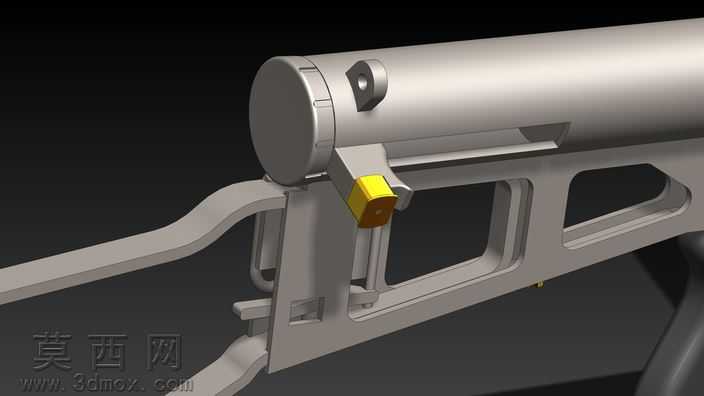

本次建模作品为二战时期澳大利亚研发的欧文冲锋枪，整体建模在SolidWorks环境中完成，完整还原了该款枪械的标志性结构特征。建模过程中首先梳理了欧文冲锋枪的核心结构逻辑：该枪械区别于同期其他冲锋枪的最显著特征是采用顶部垂直供弹的弹匣设计，建模时优先完成弹匣仓与机匣的同轴定位装配，确保供弹路径的结构还原度。枪身主体部分采用拉伸、切除等基础特征完成主体轮廓构建，针对枪管部分的散热纹路、枪口装置的防滑齿状结构，采用圆周阵列配合扫描切除的方式完成细节刻画，还原了实物的加工特征。握持部件分为前后两个手枪式握把，建模时通过曲面放样构建符合人体工程学的握持弧度，握把表面的防滑纹理采用包覆特征完成，既保证了外观还原度，也保留了结构的可编辑性。枪托部分采用钢丝弯折式的简约结构，通过3D草图配合扫描特征完成金属杆的路径构建，还原了该款枪械轻量化的枪托设计。渲染环节采用哑光金属材质模拟枪身的钢制部件，针对握把部分采用深色防滑橡胶材质，调整材质的粗糙度与反光参数，还原不同部件的质感差异；地面采用高反光平面材质，通过光影投射突出枪械的整体轮廓，背景采用渐变浅灰调，避免背景元素干扰主体展示。设计过程中参考了大量欧文冲锋枪的实物史料，针对该枪械在二战时期作为司登冲锋枪替代方案的结构优势进行了结构还原，包括顶部供弹带来的可靠性提升、简约结构带来的生产便捷性特征，都在建模过程中通过结构特征的简化处理进行了体现，整体模型完整保留了各部件的装配关系，可用于结构展示、军事科普等场景使用。
