工业传动用高精度主轴结构设计方案

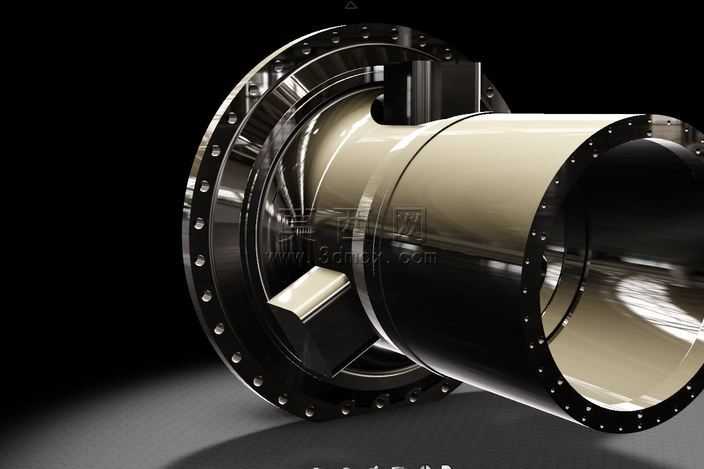

该主轴模型采用参数化建模方式完成整体结构搭建，建模过程中先对主轴的核心功能进行拆解，将整体分为法兰连接端、主体筒体、内部支撑筋、轴端配合面四个核心模块逐一构建。建模阶段严格遵循机械设计公差规范，对法兰端的螺栓孔位采用环形阵列方式排布，保证孔位的同轴度与等分精度，孔边均做了倒角处理，避免装配过程中出现应力集中问题。主体筒体部分采用回转特征生成，内外壁的同轴度偏差控制在建模参数的合理范围内，筒壁厚度根据传动载荷需求做了梯度设计，靠近法兰端的壁厚适当增加，提升连接部位的结构强度，远离法兰的筒体段在保证刚性的前提下适当优化壁厚，降低整体构件的重量。内部的支撑筋采用对称式布局，沿筒体中轴线呈十字分布，筋板与筒体内壁、法兰端面均做了圆角过渡处理，避免应力集中导致的结构失效，筋板的厚度根据受力仿真结果做了参数调整，保证在传递扭矩的过程中不会出现形变。材质设置阶段，对主轴的不同部位做了差异化材质赋予，法兰端与筒体的外露金属面采用抛光合金钢材质，调整了金属材质的反射率与粗糙度参数，模拟真实加工后的金属表面质感，内部支撑筋采用同系金属材质但适当降低反光度，区分不同结构的视觉层次，渲染阶段采用三点布光方式，主光源从侧上方打亮主轴的主体轮廓，辅光源补全暗部细节，背光源勾勒法兰端的边缘轮廓，让整体模型的金属质感与结构层次清晰呈现。设计思路上，该主轴兼顾了传动精度与装配便利性，法兰端的大直径连接盘可以适配多种不同规格的传动连接件，筒体内部的空腔设计既可以减轻整体重量，也预留了后续安装内部检测元件、润滑管路的空间，支撑筋的布局既提升了筒体的抗扭刚性，也不会过多增加材料消耗，整体结构符合工业传动场景下对主轴类零件的性能要求，可作为传动系统核心回转部件的设计参考，建模过程中所有特征均保留了参数化编辑属性，后续可根据实际载荷、安装尺寸需求快速调整对应参数，适配不同的设备安装场景。
