M3至M6规格沉头平螺钉三维结构

　　在各类机电产品、工装夹具、钣金箱体及仪器仪表的结构连接中，沉头平螺钉是出现频率极高的一类紧固件。它的核心价值不在于承载巨大的轴向拉力，而在于让连接表面保持平整，避免螺钉头突出带来的干涉、刮擦或外观缺陷。这组覆盖M3、M4、M5、M6四个常用规格的模型，正是围绕这种“沉入式安装”需求建立的几何参考，可用于结构校核、装配干涉检查以及安装空间预留。

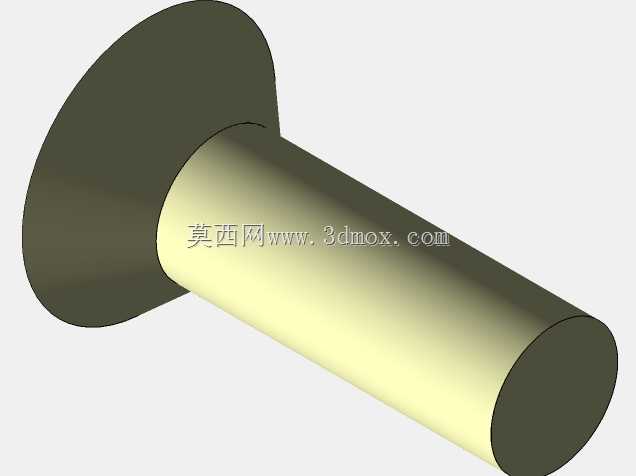

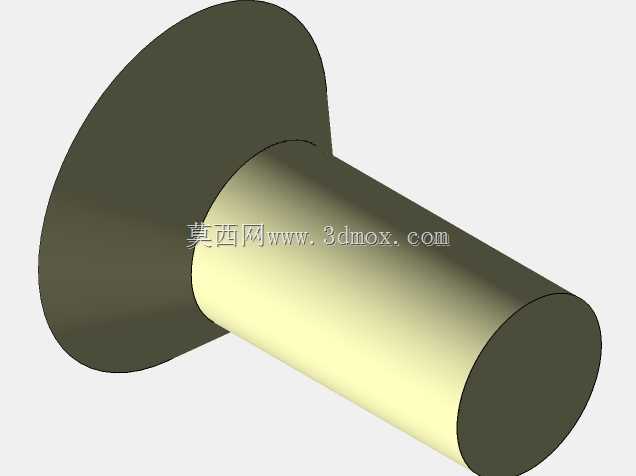

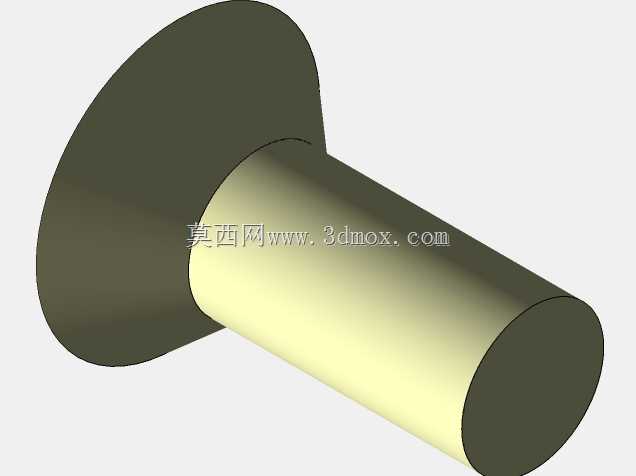

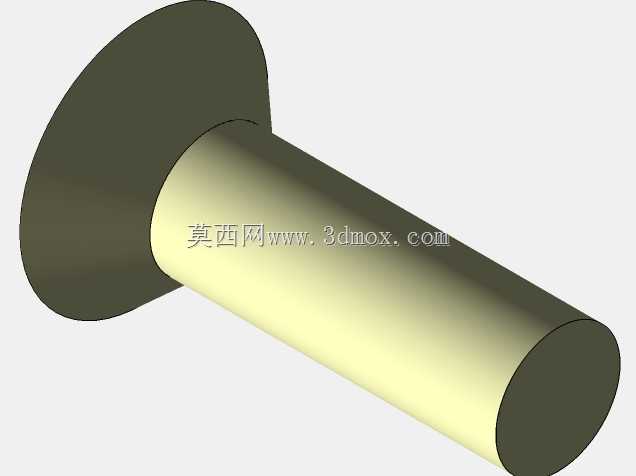

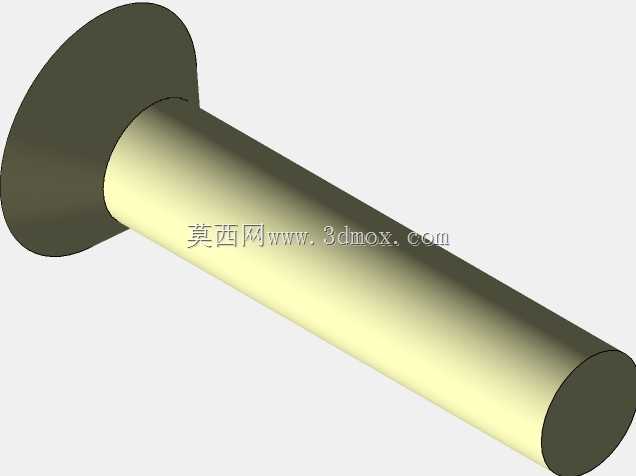

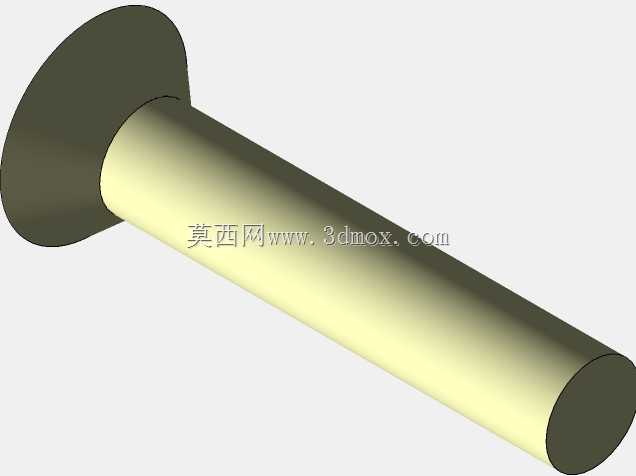

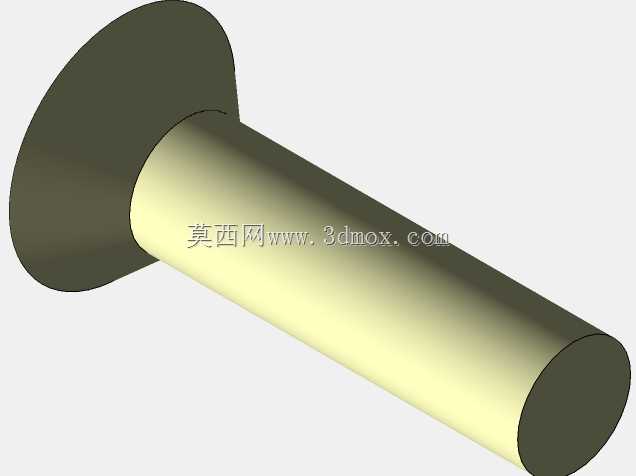

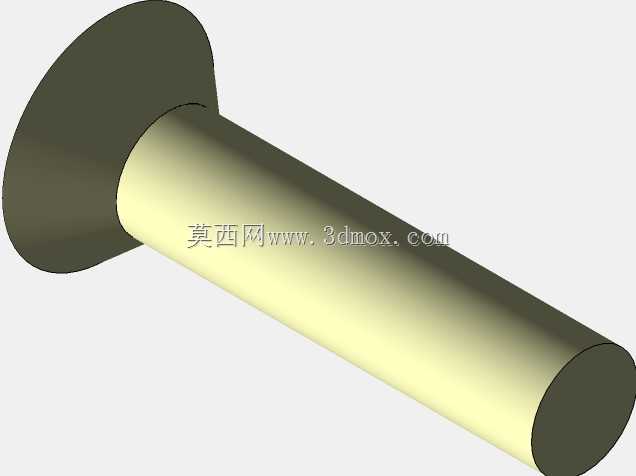

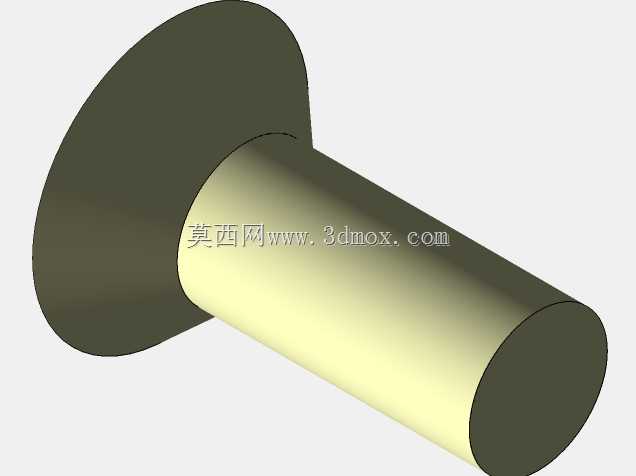

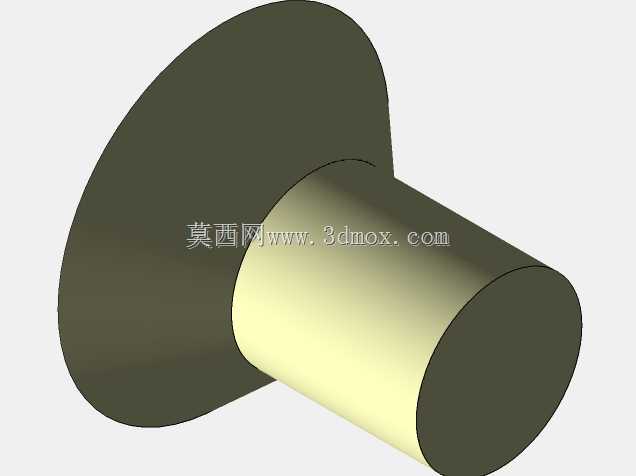

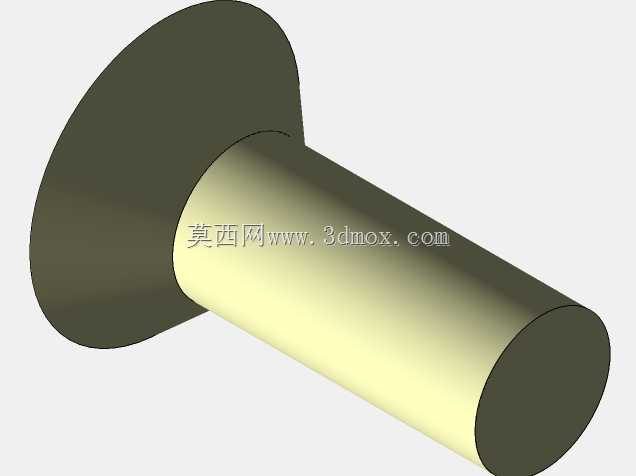

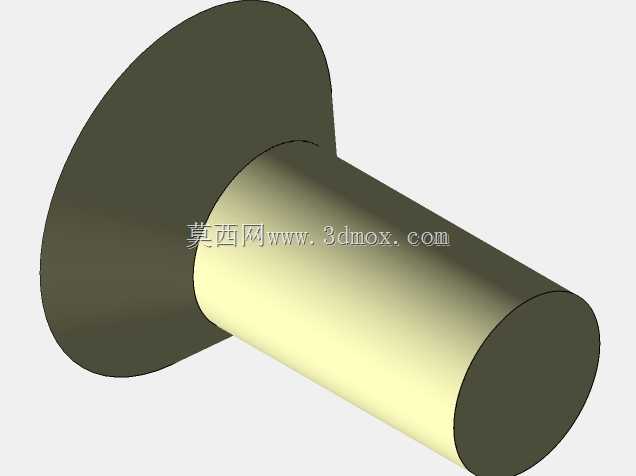

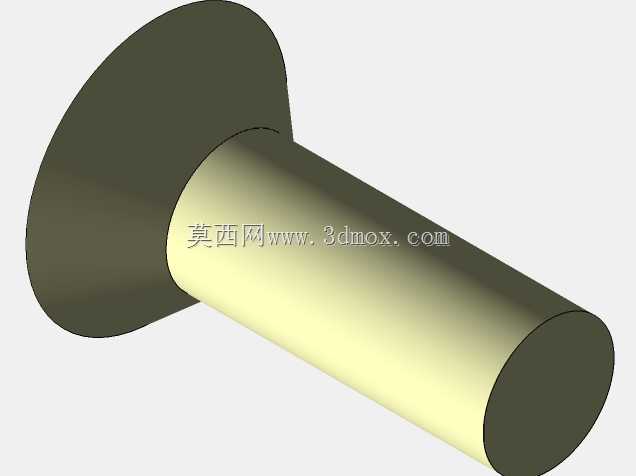

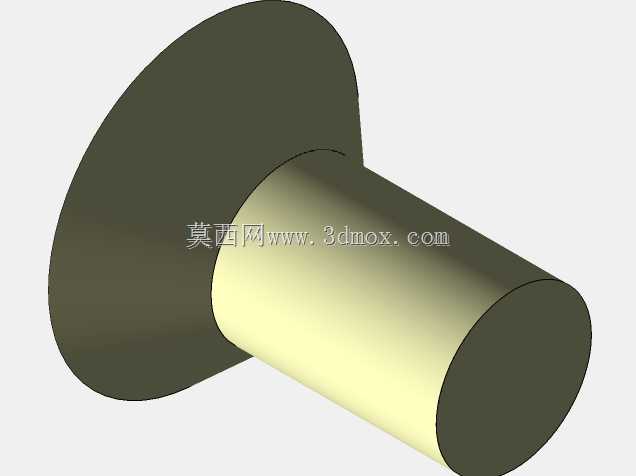

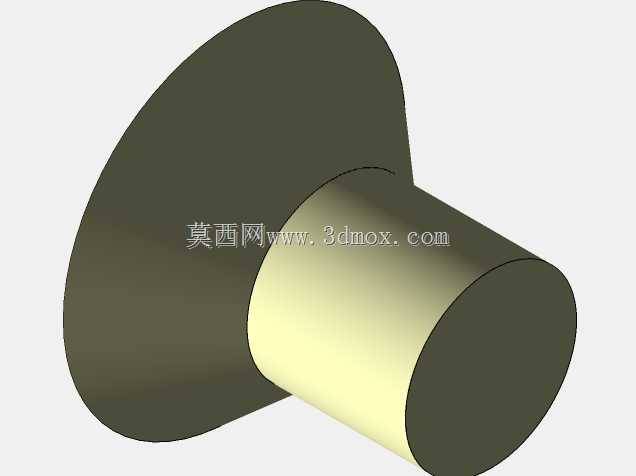

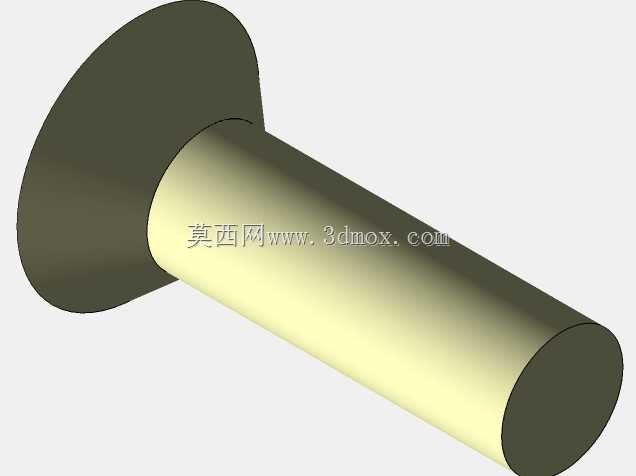

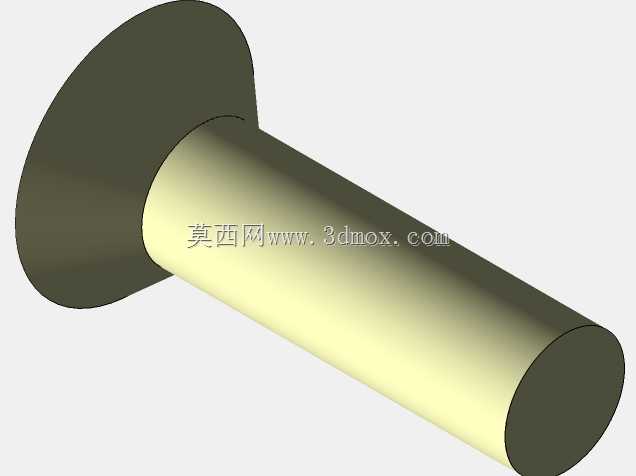

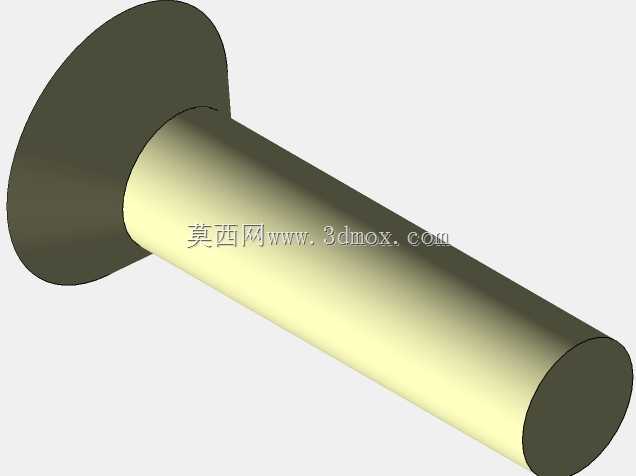

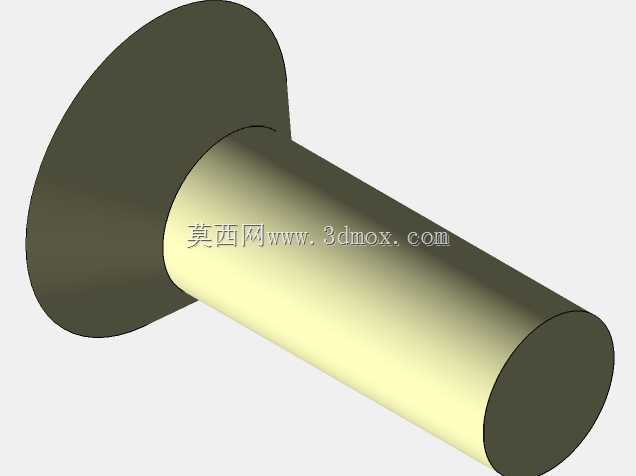

　　从实际使用场景看，沉头螺钉多用于薄板叠接、面板与支架固定、外壳合装以及不允许头部外露的运动部件附近。例如在自动化设备的钣金护罩上，若采用盘头或圆柱头螺钉，头部会高出板面，既可能划伤操作人员，也会在护罩推拉或相邻部件移动时形成碰撞点。沉头结构通过头部锥面与工件上的沉孔锥面贴合，把螺钉整体埋入工件表面以下，使外表面保持齐平。模型中头部采用大直径薄圆盘形态，正是为了还原这种宽承压面的沉头特征，其下表面与杆部平滑过渡，便于在三维装配中直接观察头部沉入深度与周边空间的关系。

　　设计这类螺钉模型时，不能只画一根带帽的圆柱，而要把安装边界一并考虑。杆部直径对应公称螺纹规格，长度决定被连接件的总夹紧厚度范围；头部直径和锥角则直接影响沉孔尺寸。若沉孔开得过小，头部无法完全沉入，装配后仍会凸起；若沉孔过大或过深，头部支撑面积不足，拧紧时容易压溃薄板表面，甚至造成连接松动。模型将头部与杆部的比例关系清晰呈现，结构工程师在布孔时可据此预留螺钉头容纳空间，并在二维工程图中标注对应的沉孔直径、深度及锪平要求。

　　多规格并列建模的意义在于提高选型效率。M3通常用于小型仪器、电子模块或轻载支架；M4、M5在通用机架、钣金件和传动组件附近更为常见；M6则可承担相对更高的夹紧载荷，适用于支座、导轨压块及中等强度连接。虽然这组模型并未把每一处螺纹牙型完全细化，但在装配布局阶段已经足够表达外部占用体积。对需要进行运动仿真或管线布置的人员来说，准确的头部外轮廓比微观牙型更重要，因为干涉往往发生在螺钉头与相邻零件之间，而不是螺纹啮合区域。

　　从建模思路上看，模型采用回转体方式构建，符合沉头螺钉轴对称的几何特征。先以杆部确定中心轴线，再延伸出头部圆盘，端部保持平整截面，便于在装配中与被连接件表面形成明确的贴合关系。这种简化表达并非忽视制造细节，而是面向整机设计阶段的合理取舍：在方案评审、干涉检查和安装空间确认时，过度绘制螺纹细节只会增加模型负担，却不能提升布局判断的准确性。若后续需要出详图或进行强度分析，可在此基础上补充螺纹小径、牙距、头部公差及材料等级等信息。

　　安装边界方面，需要同时关注水平方向和垂直方向。水平方向上，头部直径决定了沉孔周围必须留出的加工空间，距离折弯边、焊缝或其他孔位过近时，锪孔可能破边；垂直方向上，螺钉长度必须保证穿过全部被连接件后仍有足够啮合深度，但又不能过长顶坏对侧零件或与运动部件相撞。模型把头部厚度、杆部长度和端部位置连续表达，能够帮助设计者在三维环境中直接测量这些边界，减少后期返工。

　　在非金属件或软质材料上使用沉头螺钉时，宽头部还能分散压紧力，降低局部压陷风险。若配合平垫或沉孔衬套，其支撑效果会进一步改善。模型虽然未包含垫圈等附件，但头部外圆尺寸可作为选择垫圈或判断是否需要增加衬套的基础。对于经常做设备改型的工程师来说，把M3到M6这一组常用沉头螺钉放入标准件库，能够显著缩短装配建模时间，也有利于统一孔位风格。

　　需要强调的是，这类通用紧固件在不同标准下的头部直径、锥角和杆长可能存在差异，因此模型更适合作为布局参考和空间校核依据。进入正式生产前，仍应依据所选标准核对尺寸，并结合被连接件材料、拧紧力矩和防松要求确定最终规格。通过三维模型提前暴露头部凸起、孔边不足、螺钉过长等问题，比在样机装配时现场扩孔、切割或更换件更节省成本，也更符合结构设计从粗到细、逐步收敛的工作逻辑。
