M3螺钉用锤形T形螺母紧固结构

　　在各类工业铝型材框架、小型自动化设备、3D打印机机架、精密仪器仪表的装配场景中，T形螺母是实现型材槽内快速定位与螺纹连接的核心紧固件之一。这款适配M3螺钉的锤形T形螺母，专门针对8mm规格工业铝型材槽道设计，可直接从型材槽口任意位置嵌入，旋转90度后即可卡紧在型材槽的内部卡位，无需像传统方形螺母那样必须从型材端部穿入，大幅提升了框架装配、改造与维护的操作效率。

　　从实际使用工况来看，这类锤形T形螺母常应用于桌面级小型设备的型材搭建、传感器安装支架固定、轻型气动元件挂载、电气走线槽适配等场景。由于M3规格本身属于小螺纹紧固范畴，其适用的挂载载荷普遍在几十牛以内，更多承担定位、轻载紧固的作用，比如在铝型材框架上固定光电传感器的安装片、小型线槽的卡扣、薄型钣金护板等场景中，都能见到这类紧固件的身影。相比直接在铝型材上攻丝，T形螺母可在槽内任意调整位置，后期修改装配位置时不会破坏型材本体，也不会出现反复攻丝导致的螺纹滑牙问题，在非标设备的迭代调试阶段优势尤为明显。

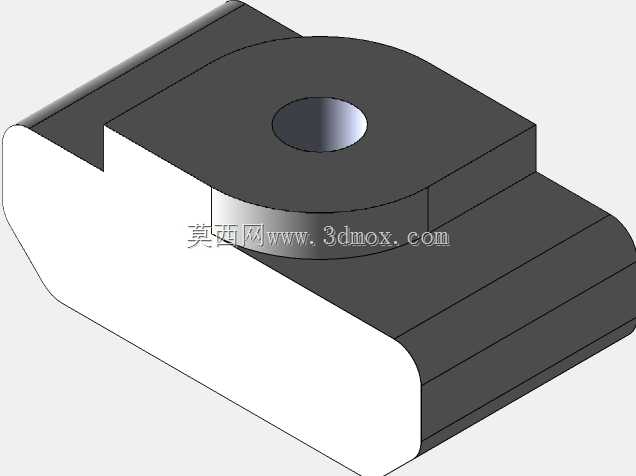

　　该螺母的整体外形采用锤形偏心结构，主体由两部分几何特征组合而成：下半部分为适配8mm型材槽的矩形卡位段，两侧做了与型材槽内壁弧度匹配的圆角处理，上半部分为带中心螺纹孔的圆柱凸台，凸台直径略大于型材槽的开口宽度。当螺母在槽内旋转至卡位角度时，矩形段的两个长边会完全卡在型材槽内部的加强筋下方，圆柱凸台则露出槽口表面，与被连接件的安装孔位对齐后，拧入M3内六角或盘头螺钉即可实现压紧。这种结构设计的核心思路是利用型材槽本身的截面形状作为限位基准，不需要额外的防转结构，螺母自身的几何轮廓就能在拧紧过程中自动锁止角度，不会随螺钉转动。

　　从安装边界尺寸来看，该螺母的总厚度由圆柱凸台高度与矩形卡位段厚度叠加而成，其中矩形卡位段的厚度需小于型材槽的内部净空高度，保证螺母可以在槽内顺畅滑动与旋转；圆柱凸台的高度则根据被连接件的沉孔需求设计，部分场景下凸台会略微高出型材表面，用于补偿被连接件的安装间隙。中心M3螺纹孔的位置采用偏心布局，这种偏心设计正是锤形螺母与普通T形螺母的核心区别：当螺母嵌入槽道后，偏心的螺纹孔会让螺母在拧紧初期自动靠向槽道的一侧卡位，拧紧过程中产生的径向力会进一步将矩形段压紧在槽的内壁上，避免出现螺母跟转、卡位松动的问题。

　　在三维建模过程中，需要重点把控几个关键尺寸的公差配合：首先是矩形卡位段的宽度，需与8mm型材槽的内部宽度形成间隙配合，间隙量控制在0.1-0.2mm之间，既要保证螺母可以在槽内自由滑动，又不能因间隙过大导致拧紧后出现明显晃动；其次是圆柱凸台的外径，需小于被连接件的安装孔直径，通常单边预留0.5mm以上的调整余量，方便装配时对齐孔位；另外螺纹孔的深度需要满足M3螺钉的有效啮合长度，一般不小于6mm，保证螺纹连接的强度，避免出现螺纹脱扣的情况。模型的圆角过渡也需要还原实物特征，矩形段与圆柱段的交接处、所有棱角位置都做了小圆角处理，既符合实际冷镦或机加工的工艺特征，也能避免装配时刮伤型材槽的阳极氧化表面。

　　在设备选型与结构设计时，工程师需要注意该螺母的适用场景边界：由于其卡位受力依赖型材槽的侧壁强度，因此不适合用于大冲击、大振动的重载连接场景，也不能替代螺栓贯穿式的紧固结构。在搭配螺钉使用时，需要根据被连接件的总厚度选择合适长度的M3螺钉，保证螺钉拧入螺母后至少有3-5牙的有效啮合，同时避免螺钉过长顶到型材槽底部，影响压紧效果。如果安装场景中存在持续振动，还可以在螺钉上涂抹少量螺纹锁固胶，或者搭配弹垫使用，进一步提升连接的可靠性。

　　从工艺实现角度，这类T形螺母通常采用低碳钢冷镦成型后加工螺纹，表面做镀锌或镀镍处理，兼顾成本与防锈能力；部分有防腐需求的场景也会采用不锈钢材质加工。三维模型完整还原了成品的所有几何特征，包括中心螺纹孔的简化表达、各部位的圆角过渡、锤形轮廓的偏心关系，可直接用于虚拟装配中的干涉检查、安装位预留、物料清单统计，也能作为非标紧固件设计的参考样例，帮助结构工程师快速完成铝型材框架的连接方案设计。
