德布里亚杰柱形传感元件结构造型

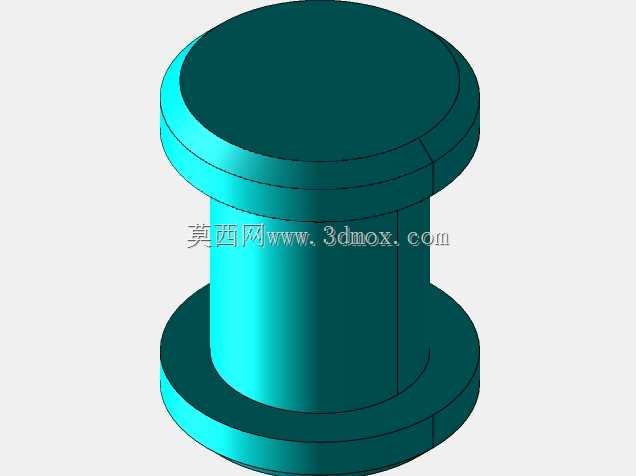

　　该柱形传感元件的结构造型，在工业现场的检测与信号采集环节有着明确的使用指向。从实际安装场景来看，这类两端带凸缘的柱体结构，常被嵌入工装夹具、小型检测工位或者自动化装配线的定位模组中，上下法兰面既可以作为轴向定位的贴合基准，也能通过周向均布的锁紧点位完成与安装基座的固定，避免设备运行过程中出现轴向窜动。柱身中段采用等径直壁设计，一方面给内部感应芯体预留出充足的布设空间，无论是应变式感应片、电容极片还是小型磁敏元件，都能沿柱体轴线方向规整排布，减少内部走线的弯折角度；另一方面直壁柱身也方便在外部加装防护套或者导向衬套，在有粉尘、少量切削液飞溅的机加工场景下，能够降低外界介质对感应区域的直接侵蚀。设计过程中，

　　两端凸缘的直径差与厚度取值需要结合安装边界反复校核：凸缘过薄会在长期压紧受力后出现翘曲变形，直接影响传感基准面的平面度，进而导致检测信号出现漂移；凸缘过厚则会无谓增加整体高度，挤占周边管线与运动部件的通行空间。从三维建模的角度拆解，该零件以旋转特征为主体成型逻辑，先绘制包含柱身、上下凸缘的半剖轮廓，绕中心轴线回转生成基础实体，再对凸缘边缘做小尺寸倒角处理，既去除加工后的锐边避免安装划伤，也能在装配导入时起到导向作用。柱身与凸缘的衔接处保留微小过渡圆角，可降低应力集中系数，在元件承受周期性轴向载荷时，减少衔接位置出现疲劳裂纹的概率。这类柱形传感元件的实际功能，是将被测位置的轴向位移、压紧力或者接触状态转化为可采集的电信号，

　　为设备的闭环控制提供反馈依据。比如在小型压装工位中，它可以安装在压头与固定基座之间，实时反馈压装过程中的压力变化；在精密定位夹具上，它能够作为接触式到位检测元件，判断工件是否完全贴合定位面。建模时需要重点保证两端法兰面的平行度公差，以及柱身外圆与两端面的垂直度要求，这些形位公差会直接影响后续安装后的检测精度。如果平行度偏差过大，元件锁紧后会受到附加弯矩，内部感应芯体的受力状态偏离设计预设，输出的线性度会明显下降。从安装边界来看，该柱体的径向尺寸需要与安装孔保持合理间隙，间隙过小会导致装配困难，且受热胀冷缩影响容易出现卡滞；间隙过大则会让元件在工作中出现径向晃动，引入不必要的检测误差。通常在结构设计阶段，会根据现场的工况温度范围、

　　安装基座的材质膨胀系数来确定配合公差。两端凸缘的外径要大于安装孔直径，形成可靠的轴向限位，同时凸缘上的锁紧孔位置需要与基座的螺纹孔精准对应，避免装配时出现强行拉扯螺丝的情况。对于需要频繁更换检测元件的工位，这种带法兰的柱形结构相比光滑柱体更便于拆装，无需额外设计复杂的抱紧机构，仅通过几颗紧固螺丝就能完成固定，维护效率更高。在内部结构的适配设计上，柱身的中空腔体壁厚要兼顾结构强度与信号感应灵敏度：壁厚过大，外力传递到内部感应元件的衰减量增加，会降低检测分辨率；壁厚过小，元件自身的刚性不足，在受到侧向力时容易发生变形损坏。实际工程中会结合额定检测量程、材料弹性模量以及安全系数来计算合理的壁厚区间，再通过仿真手段校核不同载荷下的应力分布与形变情况，确保在满量程负载下，元件的形变处于弹性变形范围内，不会出现塑性变形。整体造型没有多余的复杂曲面，既降低了机械加工的难度，也便于后续的表面处理工序，比如在柱身进行防腐镀层处理时，简单的回转面更容易获得均匀的镀层厚度，保证元件在不同工况下的使用寿命。
