重型单轮带钩起重滑车结构设计

　　在车间吊装、设备检修、户外架设与临时牵引作业中，钢丝绳的走向改变和载荷分配往往决定整套方案是否可行。这台单轮带钩滑车正是围绕这类工况构建的承力部件，其核心作用是为绳索提供低阻力回转支撑，并通过端部吊钩快速接入吊点或被吊物。模型中侧板、滑轮、轴套、销轴与吊钩的配合关系完整呈现，可直接用于校核装配间隙、观察受力路径，也能作为吊装系统布局时的占位参考。

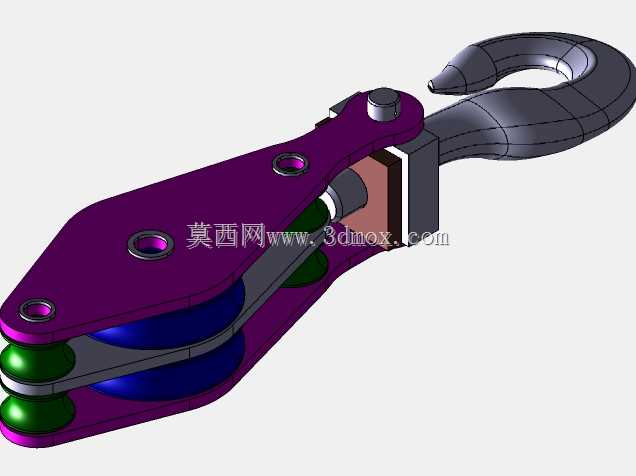

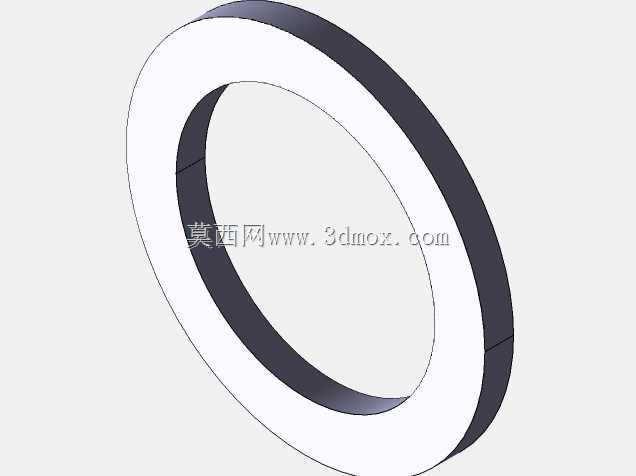

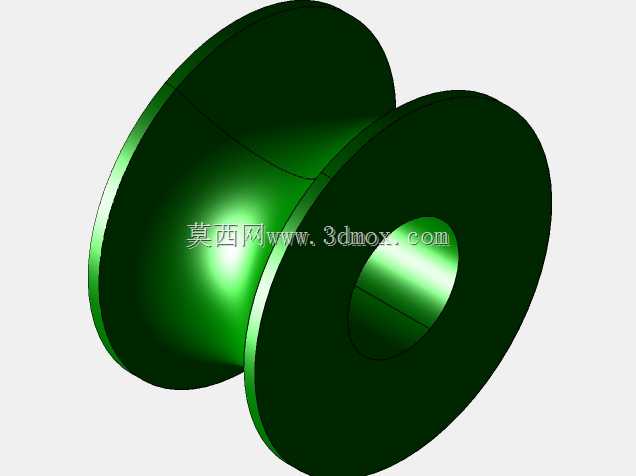

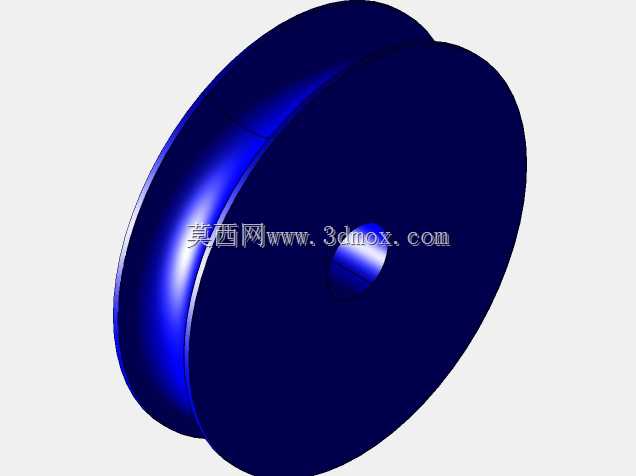

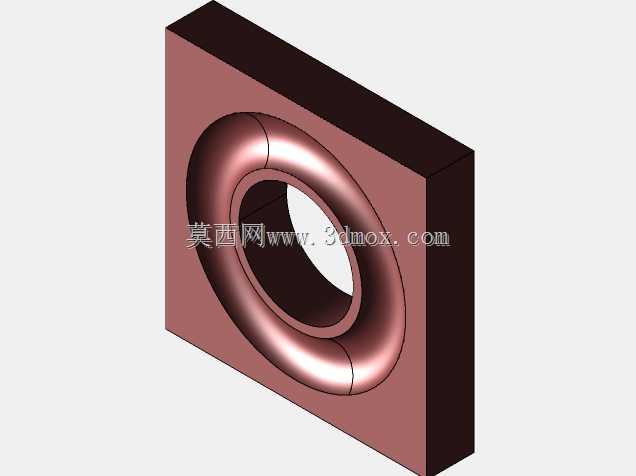

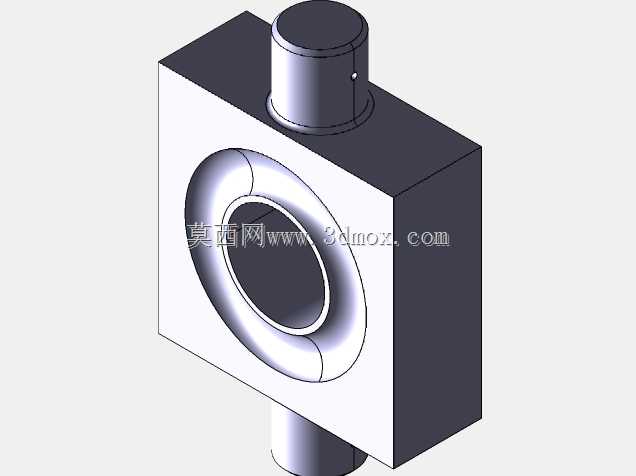

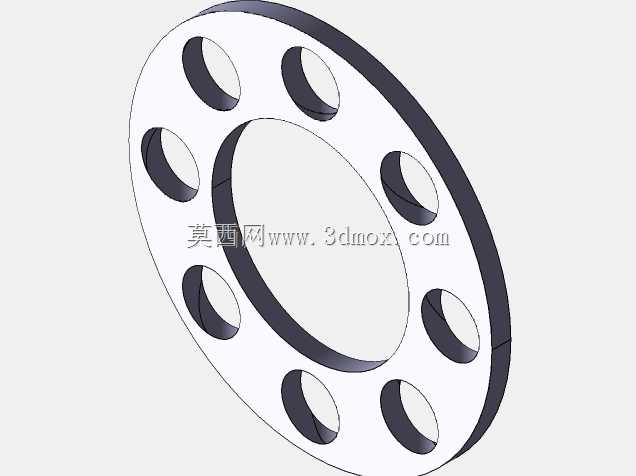

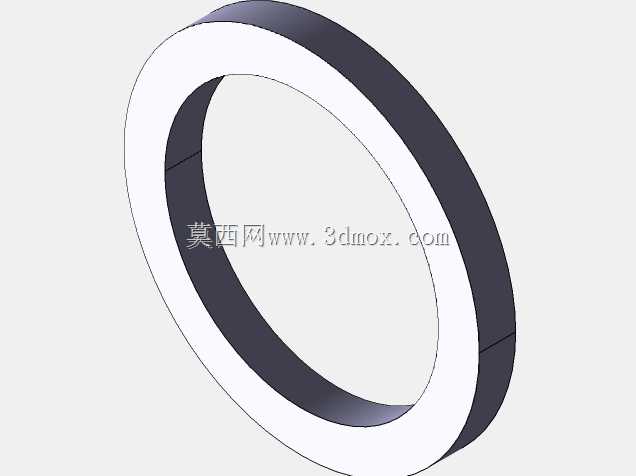

　　从结构上看，两片紫色侧板构成主要承力框架，前端通过销轴与吊钩连接，后端及中部预留穿轴孔位，用于固定滑轮轴和附加挡绳结构。滑轮位于侧板形成的内腔中，蓝色轮体与绿色轴套分层表达，能够清晰区分绳槽承载区、轮毂支撑区和转动摩擦区。实际选用时，绳槽半径需与钢丝绳直径匹配，过紧会加剧绳股挤压，过松则容易造成跳绳、偏磨；轴套长度则要保证滑轮在侧板间有足够轴向定位，同时避免转动时与侧板直接摩擦。

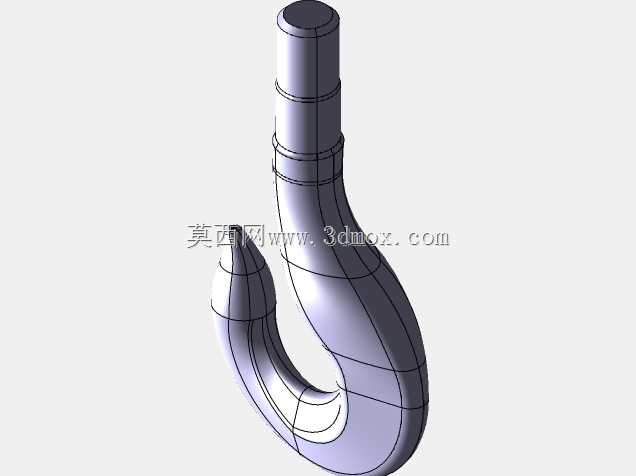

　　吊钩部分采用弯勾式开口结构，钩尖朝向侧上方，适合挂接吊环、横梁孔或柔性吊带端部。钩身与侧板通过销轴形成铰接，使滑车在起升过程中能够随绳索角度自由摆动，减少附加弯矩。设计这类钩体时，不能只看静态截面，还要关注钩腔开口尺寸、钩尖高度以及危险截面的过渡圆角。圆角过小会在热处理和受拉时形成应力集中，开口过大则可能降低防脱可靠性，因此在三维环境中测量钩体内腔宽度、销轴中心到钩底距离以及侧板外宽，是判断安装边界的重要步骤。

　　外形尺寸方面，该模型的长度方向由钩尖到侧板尾端决定，高度方向集中在滑轮直径与侧板厚度叠加区域。布置到吊装方案中时，需要预留钢丝绳进出绳槽的直线段，避免绳索与侧板边缘或相邻构件干涉。若用于多倍率滑轮组，还应核对相邻滑车之间的最小中心距，保证吊钩在最低位置时滑轮不与上方固定点碰撞。侧板外侧的加强轮廓和孔位分布也提示了装配顺序：先装入滑轮与轴套，再穿入主轴并锁定，最后安装吊钩销轴和开口销等防脱件。

　　功能特性上，单轮滑车结构简单、自重相对可控，适合临时改向、轻型牵引和空间受限的吊点。它不具备多轮滑车那样的大倍率省力效果，但在只需要改变钢丝绳方向或形成简单支撑点时，转动效率和维护便利性更突出。模型中不同颜色区分了转动件、承力件和连接件，这种分层有助于在装配评审中快速识别运动副：滑轮绕主轴旋转，吊钩绕前端销轴摆动，而侧板本身作为刚性框架保持各轴孔位置稳定。

　　从设计思路看，这类产品的关键不在于复杂曲面，而在于孔轴配合、载荷路径和安全边界。侧板上的三个孔位分别承担吊钩连接、滑轮支撑和辅助限位功能，孔距偏差会直接影响滑轮对中性和吊钩摆动范围。滑轮直径则与钢丝绳弯曲疲劳相关，直径过小会使绳丝反复承受较大弯曲应力，缩短绳索寿命；直径过大又会增加整体体积和重量。因此在具体选型或改型时，应结合额定载荷、绳索直径、使用频率和空间限制综合平衡。

　　三维模型还可用于检查维护空间。例如滑轮轴的抽出方向、轴套的磨损更换空间、吊钩销轴的拆装余量，都能在剖切和测量中提前确认。若现场需要加装防脱棘爪，还应在钩尖附近预留安装面，并验证其闭合后不与钢丝绳路径冲突。对于设备选型人员而言，把该滑车放入吊装总成中，可以直观判断吊钩与设备吊耳的配合深度，以及侧板尾部是否会碰到邻近钢梁、护栏或设备外壳。

　　在实际工程中，这类滑车常与卸扣、吊环、钢丝绳索具和手拉葫芦配合使用。其铰接吊钩能够补偿一定的角度偏差，但不应长期承受侧向扭转；侧板尾端轮廓也提示挂接方向应尽量与滑轮平面一致，以防止绳索脱槽。通过三维数模对这些边界进行预演，能够减少现场返工，也便于在加工前确认焊接、钻孔和热处理工序对最终尺寸的影响。
